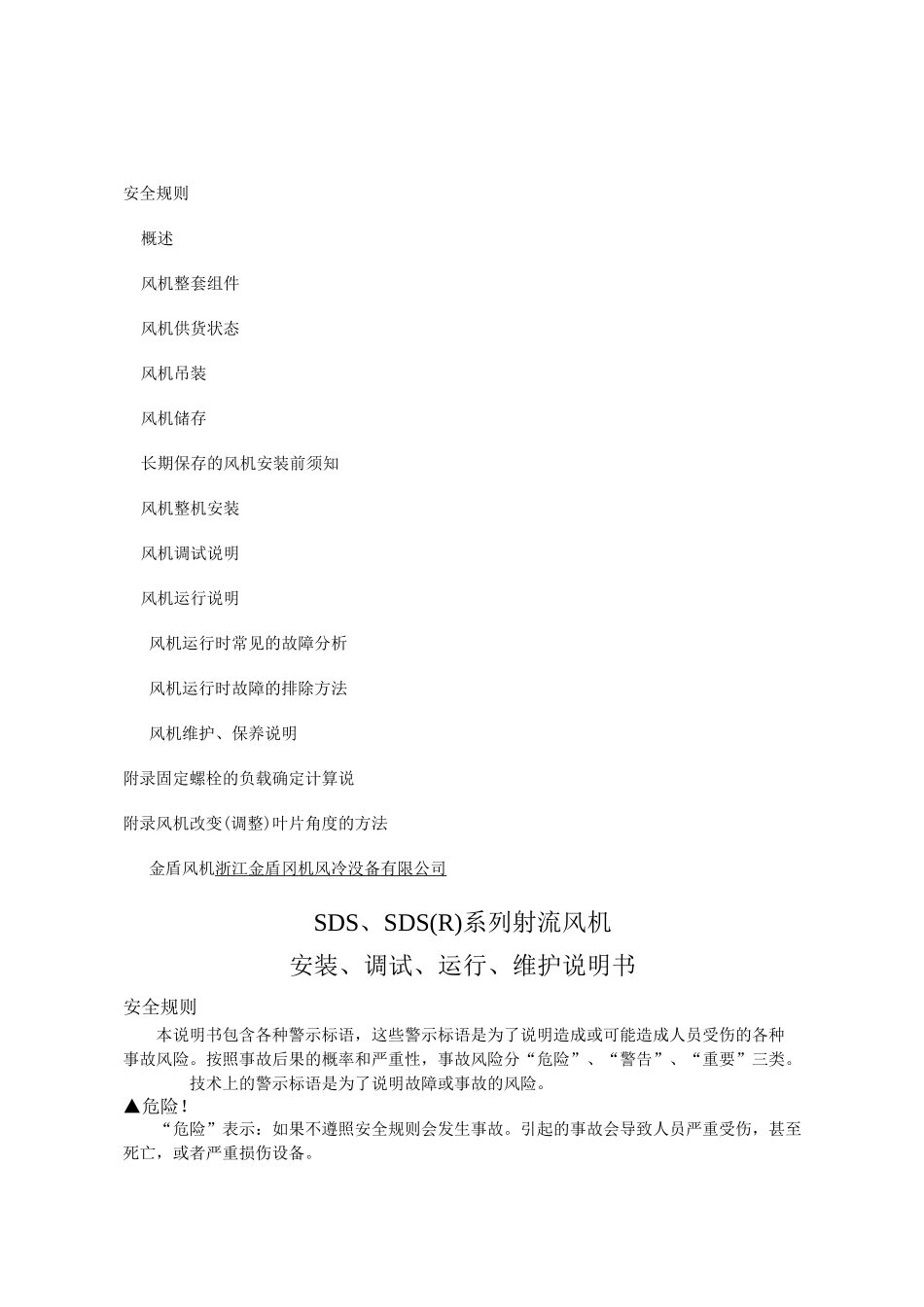

射流风机使用说明VIP免费

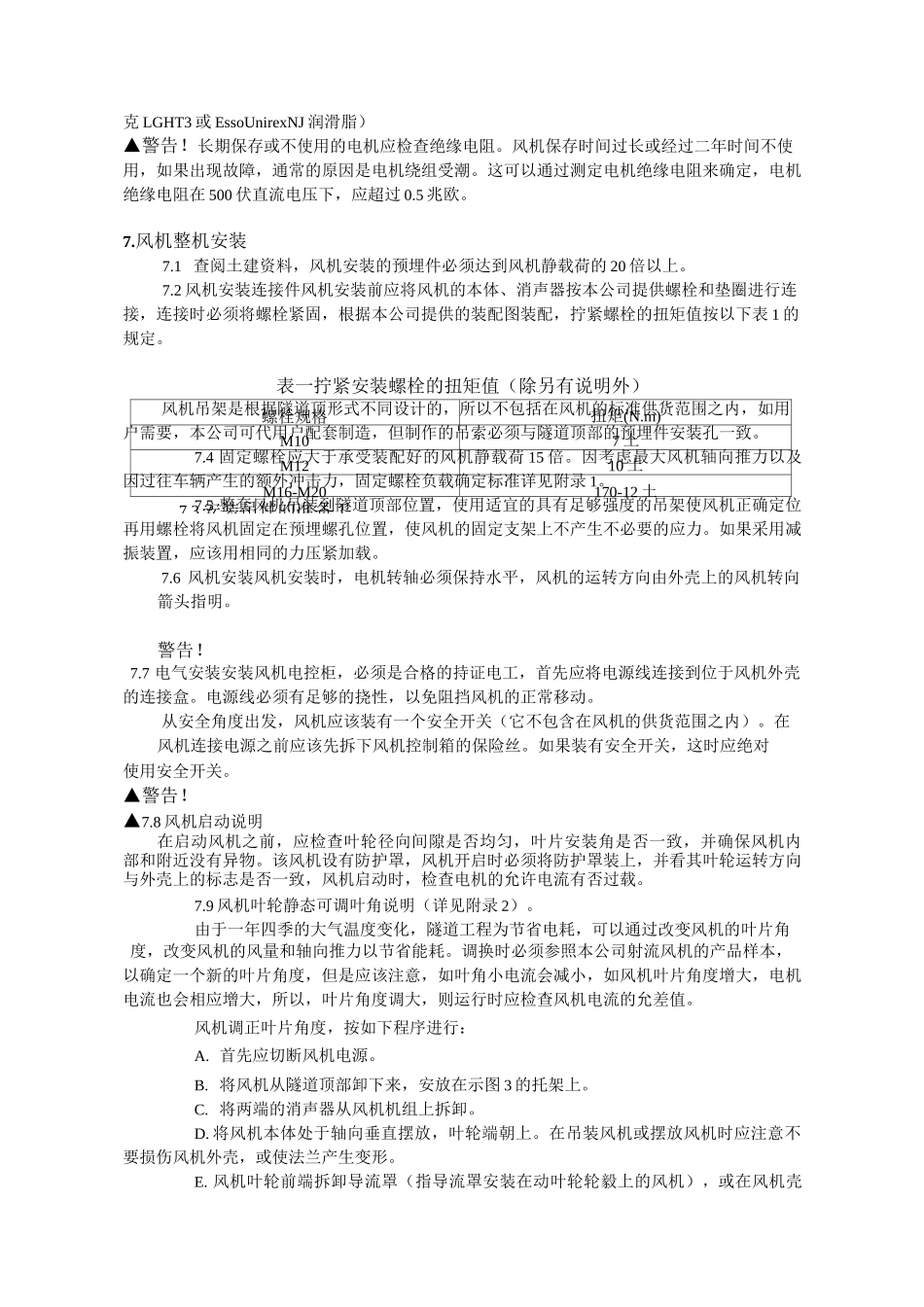

安全规则概述风机整套组件风机供货状态风机吊装风机储存长期保存的风机安装前须知风机整机安装风机调试说明风机运行说明风机运行时常见的故障分析风机运行时故障的排除方法风机维护、保养说明附录固定螺栓的负载确定计算说附录风机改变(调整)叶片角度的方法金盾风机浙江金盾冈机风冷没备有限公司SDS、SDS(R)系列射流风机安装、调试、运行、维护说明书安全规则本说明书包含各种警示标语，这些警示标语是为了说明造成或可能造成人员受伤的各种事故风险。按照事故后果的概率和严重性，事故风险分“危险”、“警告”、“重要”三类。技术上的警示标语是为了说明故障或事故的风险。▲危险！“危险”表示：如果不遵照安全规则会发生事故。引起的事故会导致人员严重受伤，甚至死亡，或者严重损伤设备。▲警告！“警告”表示：如果不遵照安全规则会发生事故。引起的事故会导致人员严重受伤，甚至死亡，或者严重损伤设备。▲重要！“重要”表示：如果不遵照安全规则会发生事故。引起的事故会导致人员受伤，或损伤设备。1．概述SDS、SDS(R)系列射流风机分单向转和可逆正反转二种，风机直径自。0630〜C1600mm共9种机号，按不同转速，不同叶片数，不同安装角，可分为72个品种规格。风机最大出口风速45m/s,最大推力为400ON，最大推功比达45N/kw。可逆式SOS(R)系列射流风机是等效率双向转通风机，两个方向的推力基本相等。.风机整套组件图风机整套组件图示3．风机供货状态。根据风机的尺寸和运输方法，小机号整套风机可以完全装配好供货，大机号风机可以拆开供货，即分风机本体、消声器、连接附件及安装连接件。▲重要！4．风机吊装风机整套组件均备有吊装孔，每个组件的吊装可利用吊装孔起吊，吊装孔设置如下图2所示。图用于分离的整套风机运输起吊示意图▲重要！风机装卸时，必须利用一个具有柔软表面的托架，支承装配好的风机任意一段，本公司供货时随带在包装箱底板上。如下图3所示支撑点位置。图利用托架移动的整套风机的支撑点位置▲重要！在起吊整套风机的时候，必须使用四点分布的悬挂架，如下图4所示。图用于整套风机运输的起吊十字撑杆或悬挂架5．风机储存不需要立即安装和使用的风机，应该储存在干燥和干净的环境中，绝对避免撞击和强烈振动，并保证电机不受潮，风机外壳、消声器外壳不受压。如果风机储存时间较长，那么在安装前必须试运转电机，以避免电机受潮引起的绕组受潮。▲重要！6．长期保存的风机安装前须知如果风机库存超过二年以上须安装的，电机轴承必须重新添加润滑油脂(至少添加150螺栓规格扭矩(N.m)M107土M1210土M16-M20170-12土7.3安装吊件的准备工克LGHT3或EssoUnirexNJ润滑脂）▲警告！长期保存或不使用的电机应检查绝缘电阻。风机保存时间过长或经过二年时间不使用，如果出现故障，通常的原因是电机绕组受潮。这可以通过测定电机绝缘电阻来确定，电机绝缘电阻在500伏直流电压下，应超过0.5兆欧。7.风机整机安装7.1查阅土建资料，风机安装的预埋件必须达到风机静载荷的20倍以上。7.2风机安装连接件风机安装前应将风机的本体、消声器按本公司提供螺栓和垫圈进行连接，连接时必须将螺栓紧固，根据本公司提供的装配图装配，拧紧螺栓的扭矩值按以下表1的规定。表一拧紧安装螺栓的扭矩值（除另有说明外）风机吊架是根据隧道顶形式不同设计的，所以不包括在风机的标准供货范围之内，如用户需要，本公司可代用户配套制造，但制作的吊索必须与隧道顶部的预埋件安装孔一致。7.4固定螺栓应大于承受装配好的风机静载荷15倍。因考虑最大风机轴向推力以及因过往车辆产生的额外冲击力，固定螺栓负载确定标准详见附录1。7.5整套风机吊装到隧道顶部位置，使用适宜的具有足够强度的吊架使风机正确定位再用螺栓将风机固定在预埋螺孔位置，使风机的固定支架上不产生不必要的应力。如果采用减振装置，应该用相同的力压紧加载。7.6风机安装风机安装时，电机转轴必须保持水平，风机的运转方向由外壳上的风机转向箭头指明。警告！7.7电气安装安装风机电控柜，必须是合格的持证电工，首先应将电源线连接到位于风机外壳的连接盒。电源线必须有足够的挠性，以免阻挡风机的正常移动。从安全角度...
