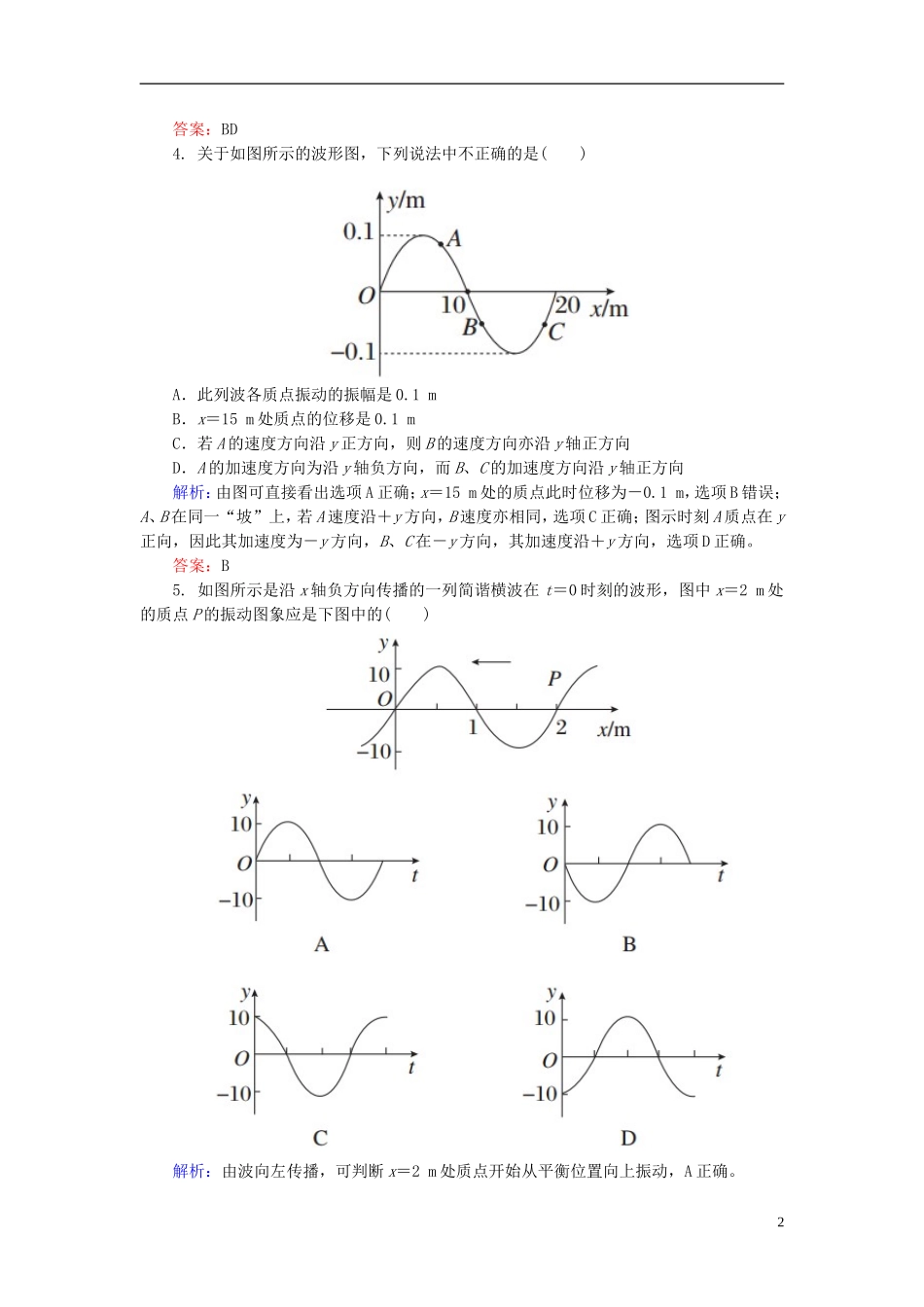

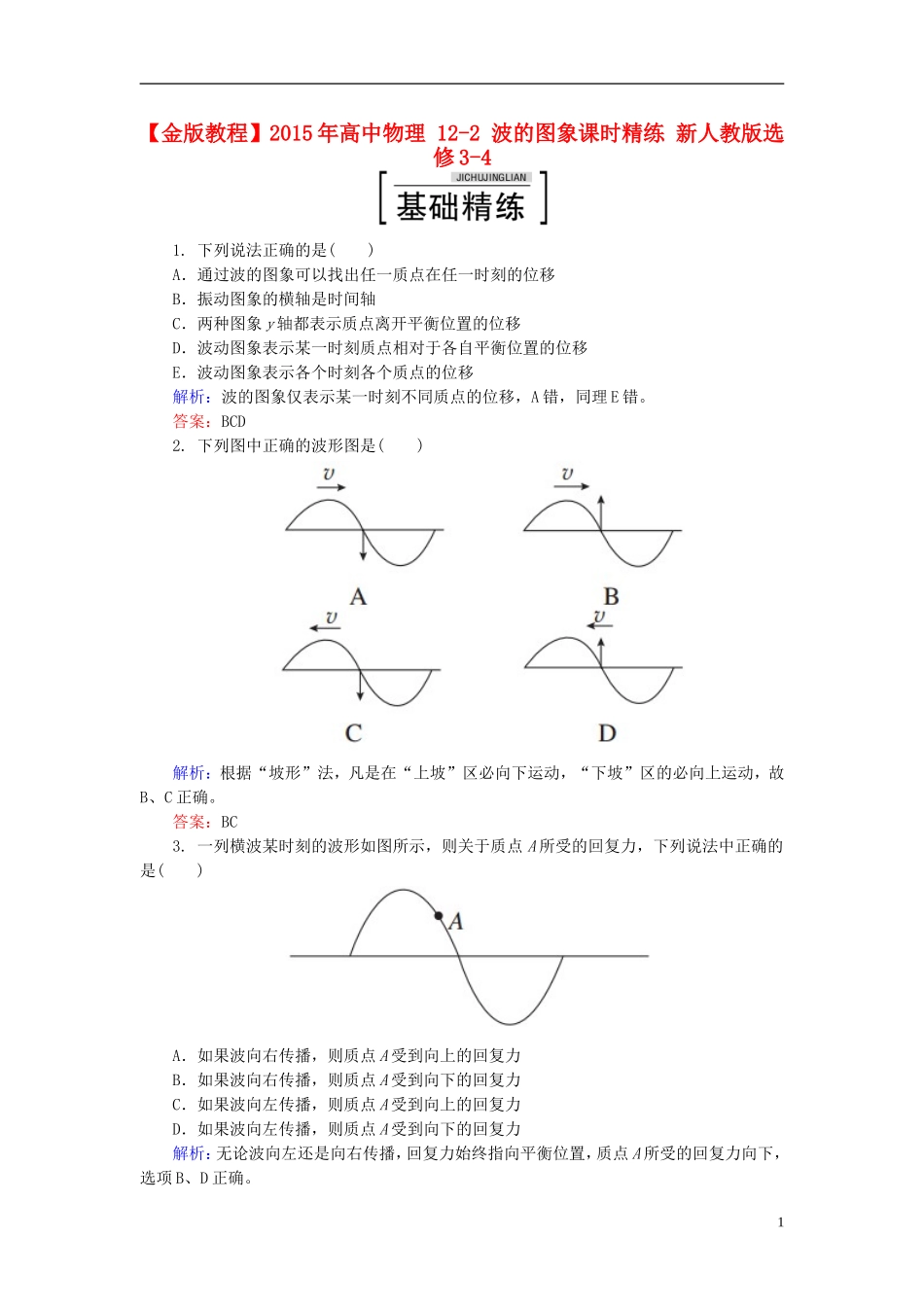

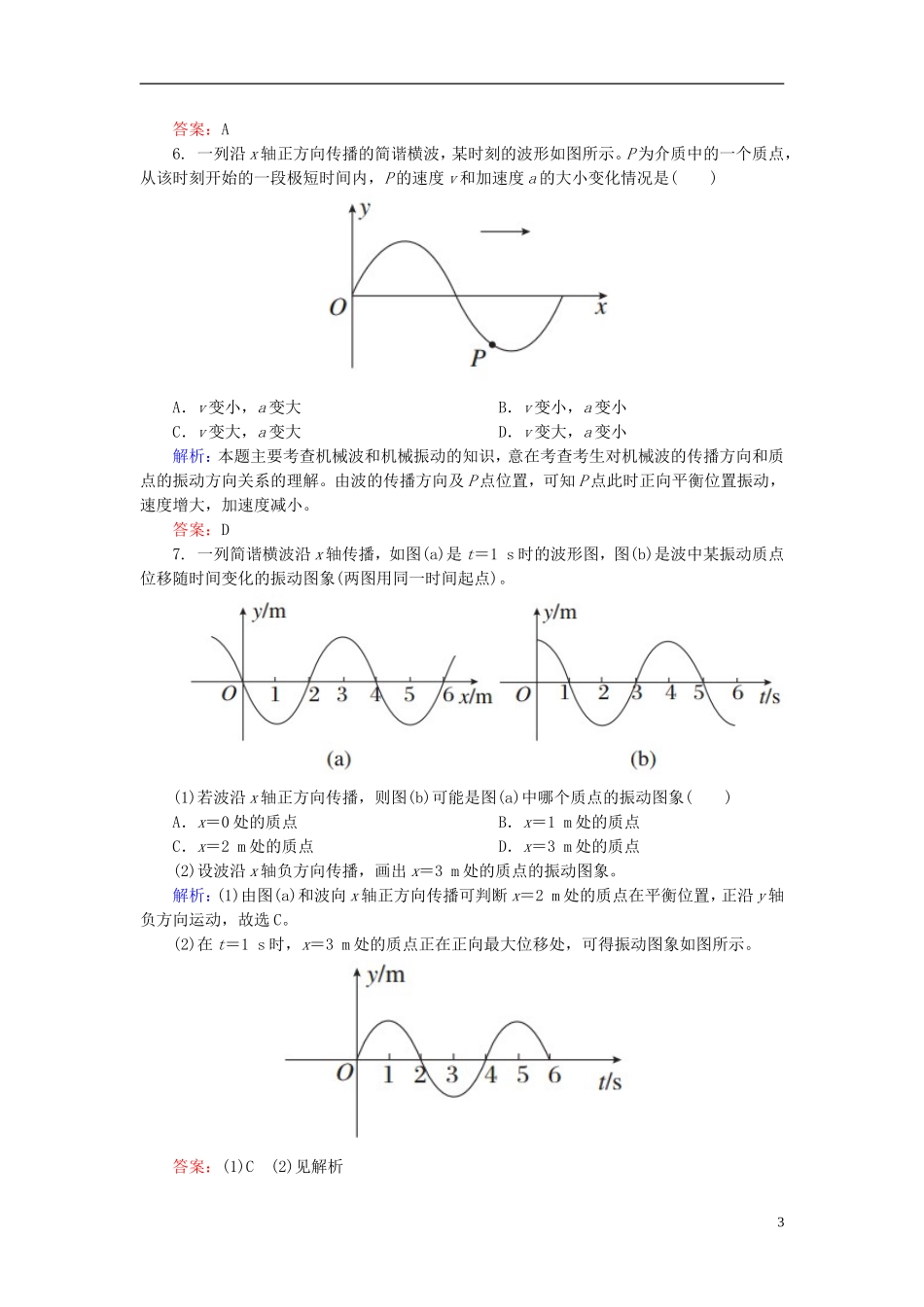

【金版教程】2015年高中物理12-2波的图象课时精练新人教版选修3-41.下列说法正确的是()A．通过波的图象可以找出任一质点在任一时刻的位移B．振动图象的横轴是时间轴C．两种图象y轴都表示质点离开平衡位置的位移D．波动图象表示某一时刻质点相对于各自平衡位置的位移E．波动图象表示各个时刻各个质点的位移解析：波的图象仅表示某一时刻不同质点的位移，A错，同理E错。答案：BCD2.下列图中正确的波形图是()解析：根据“坡形”法，凡是在“上坡”区必向下运动，“下坡”区的必向上运动，故B、C正确。答案：BC3.一列横波某时刻的波形如图所示，则关于质点A所受的回复力，下列说法中正确的是()A．如果波向右传播，则质点A受到向上的回复力B．如果波向右传播，则质点A受到向下的回复力C．如果波向左传播，则质点A受到向上的回复力D．如果波向左传播，则质点A受到向下的回复力解析：无论波向左还是向右传播，回复力始终指向平衡位置，质点A所受的回复力向下，选项B、D正确。1答案：BD4.关于如图所示的波形图，下列说法中不正确的是()A．此列波各质点振动的振幅是0.1mB．x＝15m处质点的位移是0.1mC．若A的速度方向沿y正方向，则B的速度方向亦沿y轴正方向D．A的加速度方向为沿y轴负方向，而B、C的加速度方向沿y轴正方向解析：由图可直接看出选项A正确；x＝15m处的质点此时位移为－0.1m，选项B错误；A、B在同一“坡”上，若A速度沿＋y方向，B速度亦相同，选项C正确；图示时刻A质点在y正向，因此其加速度为－y方向，B、C在－y方向，其加速度沿＋y方向，选项D正确。答案：B5.如图所示是沿x轴负方向传播的一列简谐横波在t＝0时刻的波形，图中x＝2m处的质点P的振动图象应是下图中的()解析：由波向左传播，可判断x＝2m处质点开始从平衡位置向上振动，A正确。2答案：A6.一列沿x轴正方向传播的简谐横波，某时刻的波形如图所示。P为介质中的一个质点，从该时刻开始的一段极短时间内，P的速度v和加速度a的大小变化情况是()A．v变小，a变大B．v变小，a变小C．v变大，a变大D．v变大，a变小解析：本题主要考查机械波和机械振动的知识，意在考查考生对机械波的传播方向和质点的振动方向关系的理解。由波的传播方向及P点位置，可知P点此时正向平衡位置振动，速度增大，加速度减小。答案：D7.一列简谐横波沿x轴传播，如图(a)是t＝1s时的波形图，图(b)是波中某振动质点位移随时间变化的振动图象(两图用同一时间起点)。(1)若波沿x轴正方向传播，则图(b)可能是图(a)中哪个质点的振动图象()A．x＝0处的质点B．x＝1m处的质点C．x＝2m处的质点D．x＝3m处的质点(2)设波沿x轴负方向传播，画出x＝3m处的质点的振动图象。解析：(1)由图(a)和波向x轴正方向传播可判断x＝2m处的质点在平衡位置，正沿y轴负方向运动，故选C。(2)在t＝1s时，x＝3m处的质点正在正向最大位移处，可得振动图象如图所示。答案：(1)C(2)见解析38.下图(a)表示一列简谐波在介质中传播时某一质点a的振动图象，请你在图(b)中作出这列简谐波在t＝0时刻的沿＋x方向传播的波形图(质点a画在坐标原点上)。解析：t＝0时刻质点a正处于平衡位置且沿＋y方向运动，经达正向最大位移处，波沿＋x方向传播，表明t＝0时刻a右侧同一“坡”上的质点均在平衡位置的－y方向上，都在a的带动下向上运动，波的图象如图所示。答案：见解析图9.如图为一简谐横波在某一时刻的波形图，已知此时质点A正向上运动，如图中箭头所示，由此可判定此横波()A．向右传播，且此时质点B正向上运动B．向右传播，且此时质点C正向下运动C．向左传播，且此时质点D正向上运动D．向左传播，且此时质点E正向下运动解析：由A点向上运动可判定波向左传播，由后一质点总是落后于前一质点的振动可知B、C点向下振动，D、E点向上振动。答案：C10.质点A做简谐运动，其振动图象和t＝1.6s时刻的波的图象如图所示，则下列说法正确的是()4A．质点A向上运动，波向左传播B．质点A向上运动，波向右传播C．质点A向下运动，波向左传播D．质点A向下运动，波向右传播解析：由振动图象可知质点A正在向上运动，则由波的图象根据上下坡法可知，波向右传播，故B正确。答案：B11.一列在竖直方向上振动的简谐波沿水平的x轴...
