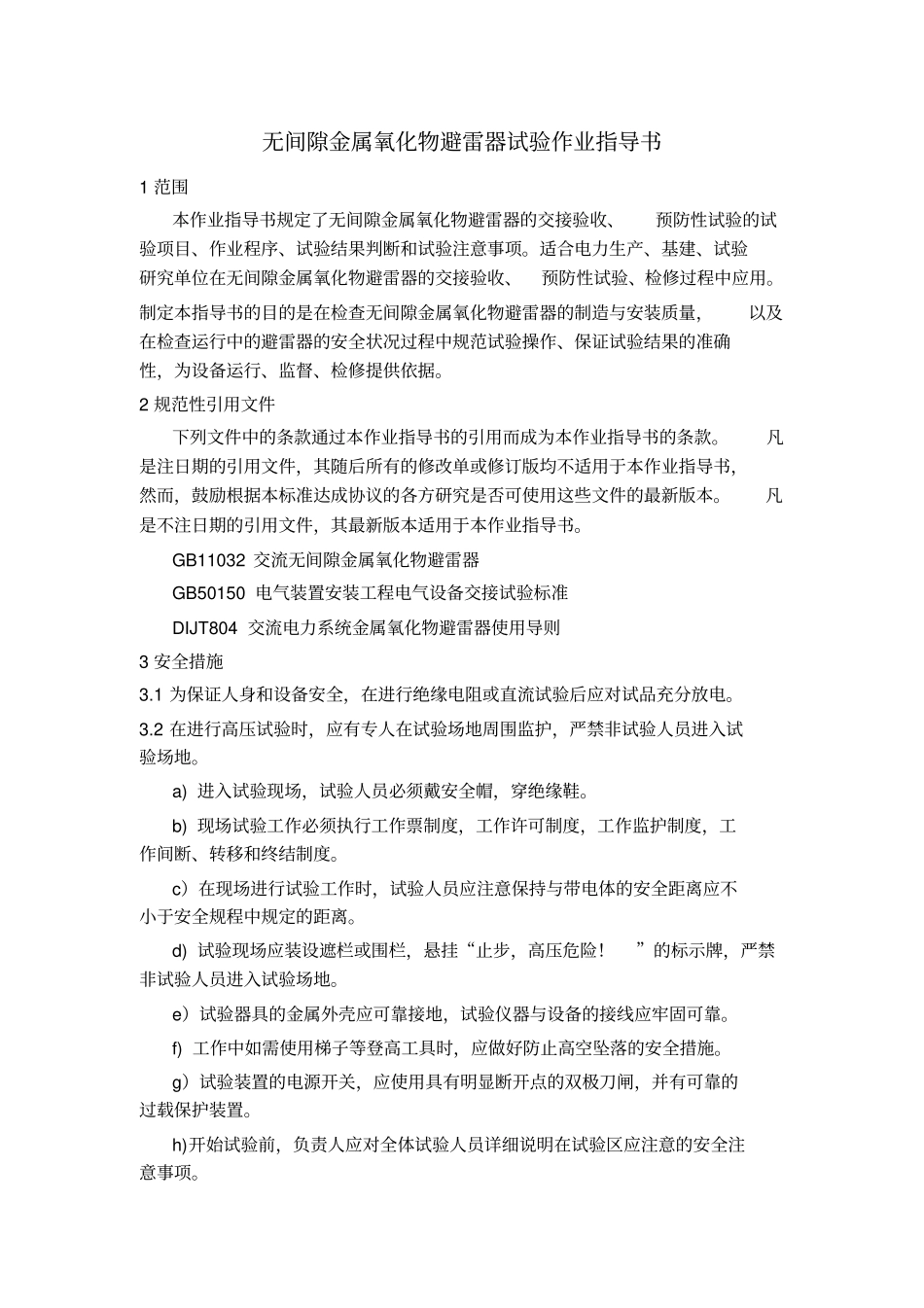

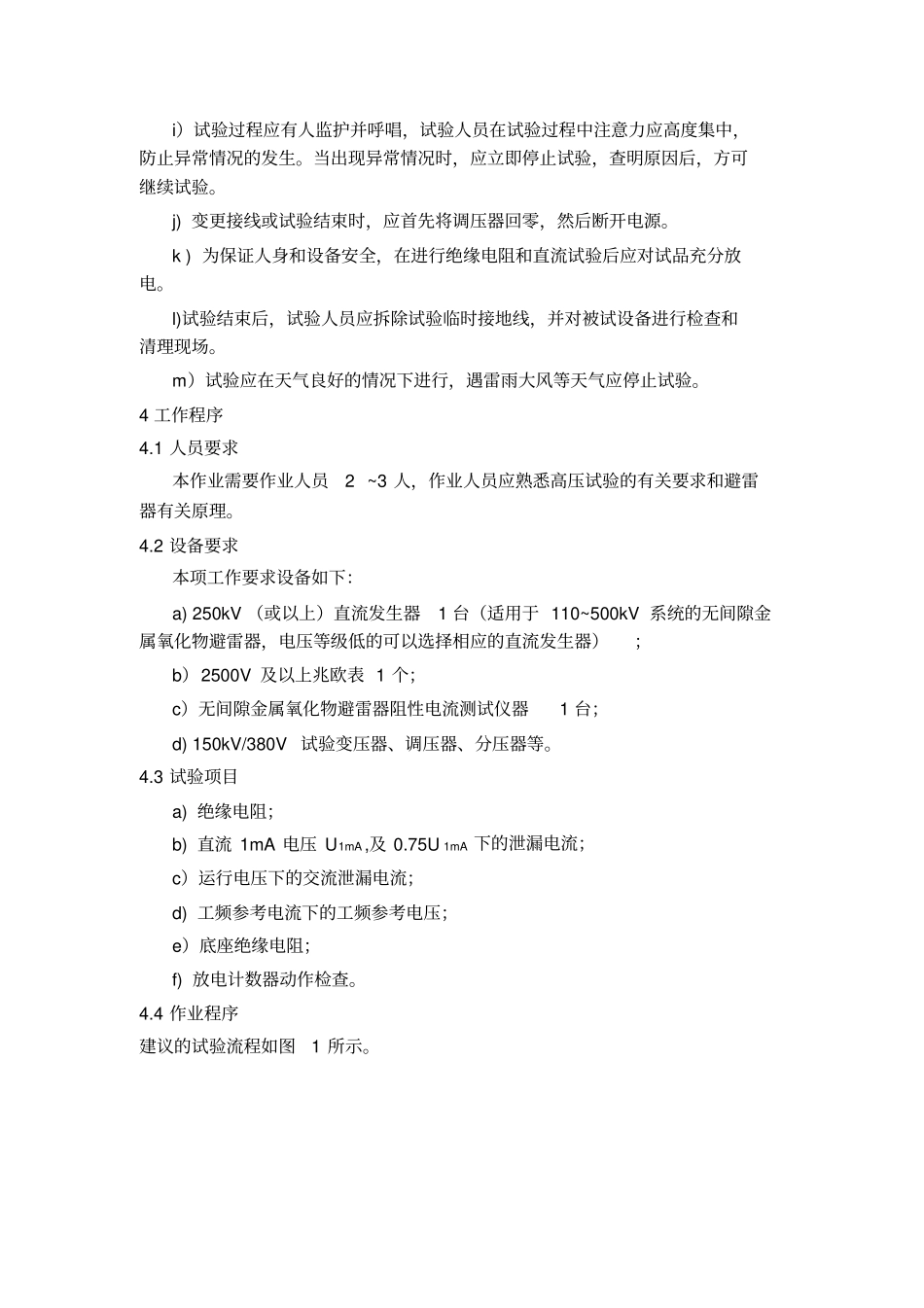

无间隙金属氧化物避雷器试验作业指导书1范围本作业指导书规定了无间隙金属氧化物避雷器的交接验收、预防性试验的试验项目、作业程序、试验结果判断和试验注意事项。适合电力生产、基建、试验研究单位在无间隙金属氧化物避雷器的交接验收、预防性试验、检修过程中应用。制定本指导书的目的是在检查无间隙金属氧化物避雷器的制造与安装质量，以及在检查运行中的避雷器的安全状况过程中规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。GB11032交流无间隙金属氧化物避雷器GB50150电气装置安装工程电气设备交接试验标准DIJT804交流电力系统金属氧化物避雷器使用导则3安全措施3.1为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。3.2在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进入试验场地。a)进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。b)现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。c）在现场进行试验工作时，试验人员应注意保持与带电体的安全距离应不小于安全规程中规定的距离。d)试验现场应装设遮栏或围栏，悬挂“止步，高压危险！”的标示牌，严禁非试验人员进入试验场地。e）试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。f)工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。g）试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。h)开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。i）试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。j)变更接线或试验结束时，应首先将调压器回零，然后断开电源。k)为保证人身和设备安全，在进行绝缘电阻和直流试验后应对试品充分放电。l)试验结束后，试验人员应拆除试验临时接地线，并对被试设备进行检查和清理现场。m）试验应在天气良好的情况下进行，遇雷雨大风等天气应停止试验。4工作程序4.1人员要求本作业需要作业人员2~3人，作业人员应熟悉高压试验的有关要求和避雷器有关原理。4.2设备要求本项工作要求设备如下：a)250kV（或以上）直流发生器1台（适用于110~500kV系统的无间隙金属氧化物避雷器，电压等级低的可以选择相应的直流发生器）；b）2500V及以上兆欧表1个；c）无间隙金属氧化物避雷器阻性电流测试仪器1台；d)150kV/380V试验变压器、调压器、分压器等。4.3试验项目a)绝缘电阻；b)直流1mA电压U1mA,及0.75U1mA下的泄漏电流；c）运行电压下的交流泄漏电流；d)工频参考电流下的工频参考电压；e）底座绝缘电阻；f)放电计数器动作检查。4.4作业程序建议的试验流程如图1所示。4.4.1测量避雷器及底座绝缘电阻4.4.1.1试验目的测量无间隙金属氧化物避雷器的绝缘电阻可以初步判断避雷器内部是否受潮。测量底座绝缘电阻，判断底座绝缘是否良好。4.4.1.2试验方法及步骤使用2500V及以上兆欧表。a)使用2500V及以上兆欧表，摇测避雷器的两极绝缘电阻，1min,记录绝缘电阻值。b)用接地线对避雷器的两极充分放电。4.4.1.3判断方法无间隙金属氧化物避雷器：35kV以上，绝缘电阻不低于2500MΩ；35kV及以下，绝缘电阻不低于1000MΩ。底座绝缘电阻：自行规定，可在带电情况下检查。4.4.2直流1mA电压U1mA,及0.75U1mA下的泄漏电流测量4.4.2.1试验目的为了检查氧化锌阀片是否受潮或者是否劣化，确定其动作性能是否符合产品性能要求。4.4.2.2试验方法及步骤a)将避雷器瓷套表面擦拭干净。b)采用高压直流发生器进行试验接线（选用的试验设备额定电压应高于被试避雷器的直流1mA电压），泄漏电流应在高压侧读表，测量电流的导线应使用屏蔽线。c）升压。在...
