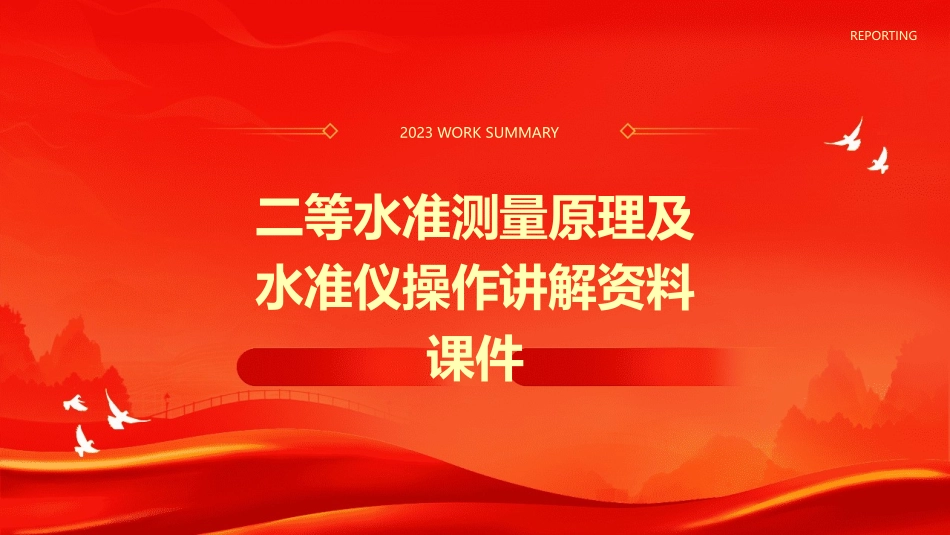

二等水准测量原理及水准仪操作讲解资料课件VIP免费

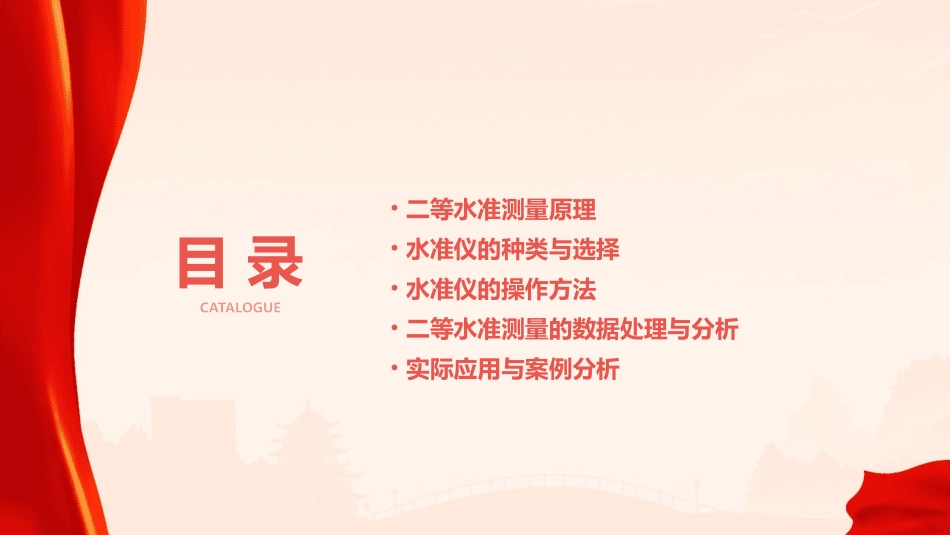

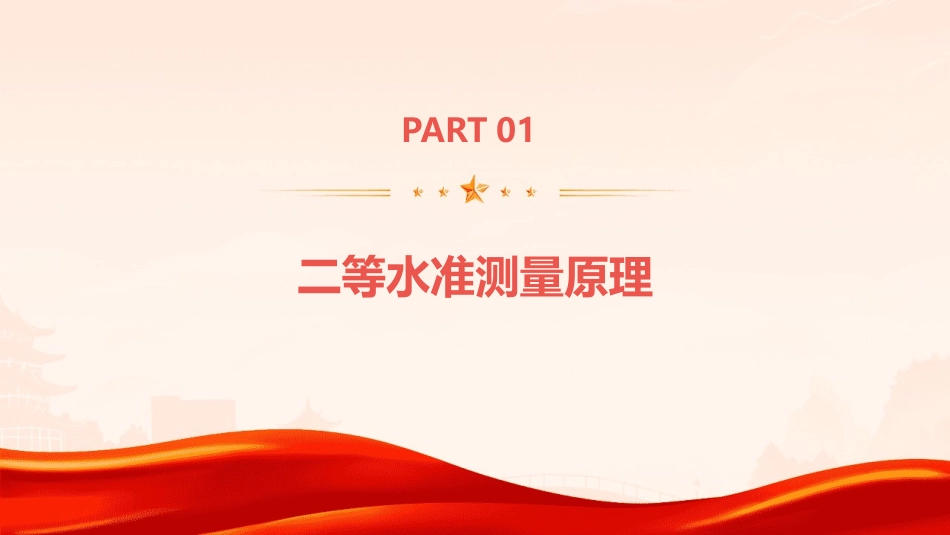

二等水准测量原理及水准仪操作讲解资料课件REPORTING2023WORKSUMMARY目录CATALOGUE•二等水准测量原理•水准仪的种类与选择•水准仪的操作方法•二等水准测量的数据处理与分析•实际应用与案例分析PART01二等水准测量原理水准测量是利用水准仪提供的水平视线，测量地面两点间的高差，从而推算出目标点的高程。在工程测量、地形测量、地籍测量等领域中，水准测量是获取高程数据的重要手段，对于保证测量精度和满足各种应用需求具有重要意义。水准测量的定义与重要性重要性定义二等水准测量要求高差闭合差不超过±0.1√nmm（n为测段往返测的高差总和）。高差闭合差二等水准测量要求高程误差不超过±0.05m。高程误差水准仪的视线长度（即前后视距）应保持大致相等，且最大视线长度不超过100米。视线长度水准仪的精度等级应达到±0.5mm/km。仪器精度二等水准测量的精度要求二等水准测量的实施流程选择合适的测量路线，确定转点和水准点，准备好所需的仪器和工具。按照水准路线图进行测量，记录每个测点的高程数据，确保视线清晰、无遮挡物。整理测量数据，计算高差闭合差，对超限数据进行处理或重测。根据需要整理成成果报告，提交给相关部门或客户。准备工作外业测量内业处理成果提交PART02水准仪的种类与选择通过望远镜和水准器配合，利用水准器气泡居中来控制水平视线，适用于精度要求较高的测量工作。微倾式水准仪采用自动补偿装置代替水准器，通过望远镜自动获得水平视线，操作简便，测量精度高。自动安平水准仪采用电子测距和电子测角技术，结合计算机技术进行数据处理，具有测量速度快、精度高、自动化程度高等优点。数字水准仪水准仪的分类放大倍数视场角分辨率精度水准仪的主要参数01020304放大倍数是望远镜将物像放大到一定程度时的倍数，直接影响测量精度。视场角是望远镜能够观测到的范围，视场角越大，观测范围越广。分辨率是指望远镜能够分辨最小目标的能力，分辨率越高，测量精度越高。精度是指水准仪的测量精度，通常以毫米为单位表示。根据测量精度要求选择如果测量精度要求较高，可以选择放大倍数较大、分辨率较高的微倾式或自动安平水准仪；如果测量范围较广，可以选择视场角较大的数字水准仪。根据使用环境选择在光线较暗或观测距离较远的环境下，可以选择带有照明装置和长焦距的望远镜的水准仪；在崎岖不平的地形上测量时，可以选择具有较高稳定性的水准仪。选择合适的仪器PART03水准仪的操作方法将三脚架放置在平坦地面上，确保稳定。安装三脚架将水准仪安装在三脚架上，确保仪器稳定。安装水准仪调整三脚架高度，使水准仪处于水平状态。水平调整对准远处目标，调整望远镜焦距，确保清晰度。调试望远镜安装与调试选择天气良好、视线清晰的时间和地点进行测量。选择合适的时间和地点检查水准仪是否处于良好状态，确保测量精度。检查仪器根据实际情况确定测量路线，并设置合适的测站和转点。确定测量路线准备记录测量数据的表格，以便后续整理和分析。准备记录表格测量前的准备将望远镜对准前视标尺，确保清晰度。瞄准前视标尺读取后视标尺记录数据移动仪器读取后视标尺上的读数，确保准确无误。将测量数据记录在表格中，包括测站、转点、前视和后视标尺读数等信息。移动水准仪至下一测站，重复以上步骤，直至完成所有测量路线。测量过程PART04二等水准测量的数据处理与分析数据整理将测量数据转换为统一格式，便于后续处理和分析。数据转换数据计算数据输出01020403将处理后的数据以图表、表格等形式输出，便于分析和使用。对测量所得数据进行分类、排序和筛选，确保数据准确无误。根据测量原理和公式，对数据进行计算，得出所需结果。数据处理流程误差来源分析测量过程中可能产生的误差来源，如仪器误差、人为误差等。误差类型根据误差的性质和特点，将其分为系统误差、偶然误差和粗大误差等。误差处理采用适当的误差处理方法，如误差分离、误差修正等，以减小误差对结果的影响。误差检验通过对比和分析处理前后的数据，检验误差处理的准确性和有效性。数据误差分析评估标准制定成果质量评估的标准和指标，如精度、可靠性、稳定性等。评估方法采用适当的评估方法...
