第04节认识多用电表VIP免费

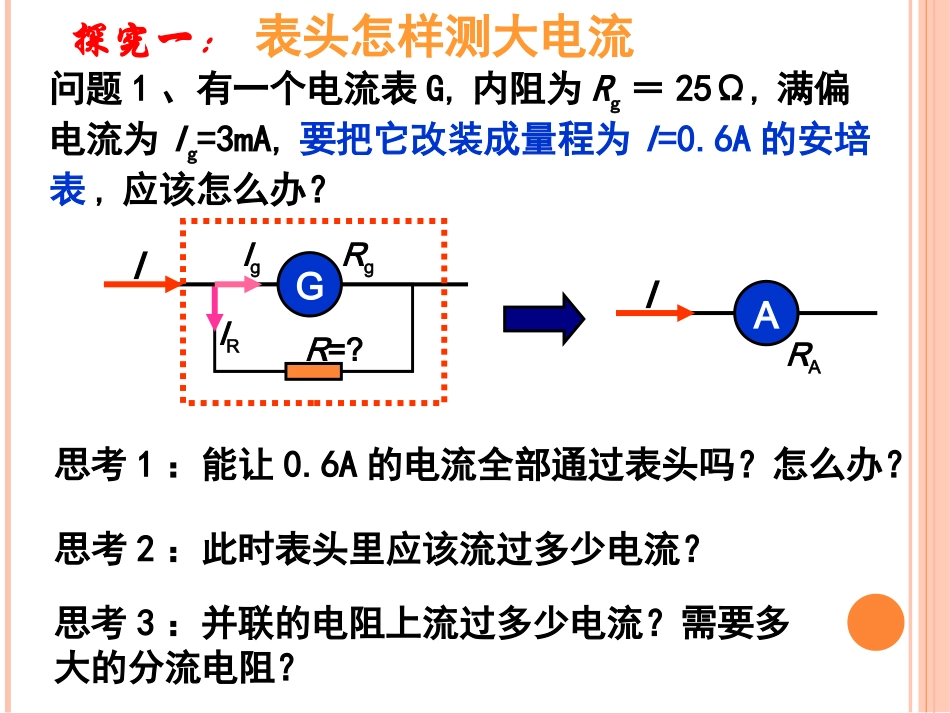

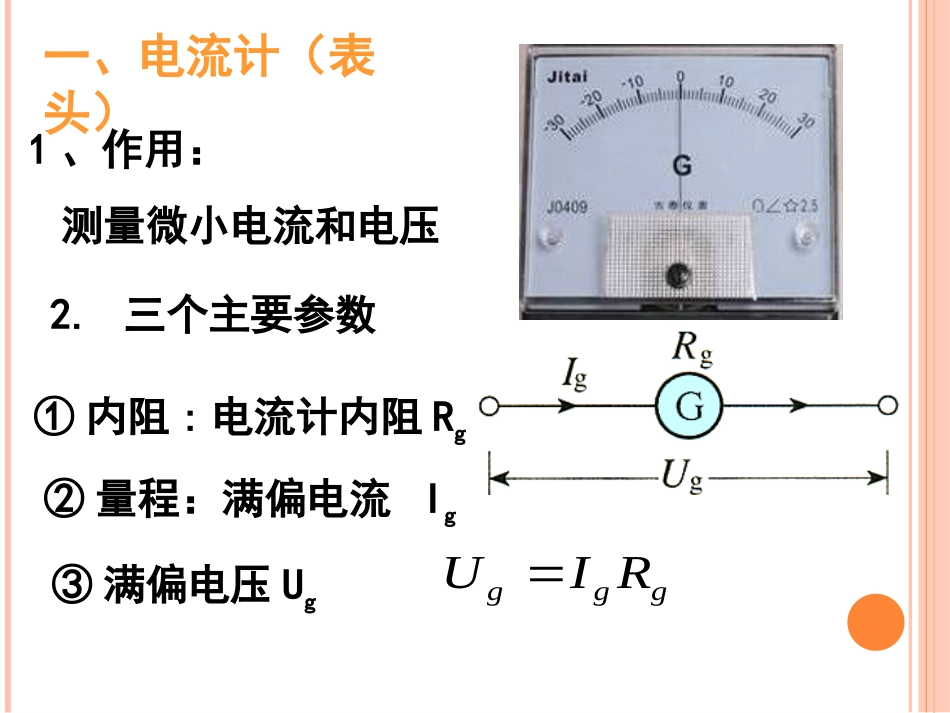

认识多用电表（第一课时）广州市第97中学车辉gggUIR2.三个主要参数①内阻:电流计内阻Rg②量程：满偏电流Ig③满偏电压Ug一、电流计（表头）1、作用：测量微小电流和电压IRR=?GRg问题1、有一个电流表G,内阻为Rg＝25Ω,满偏电流为Ig=3mA,要把它改装成量程为I=0.6A的安培表,应该怎么办？IIg思考1：能让0.6A的电流全部通过表头吗？怎么办？思考2：此时表头里应该流过多少电流？思考3：并联的电阻上流过多少电流？需要多大的分流电阻？AIRA探究一：表头怎样测大电流00.20.40.6A0123mA思考5：改装后的表盘需要做怎样的改变？思考4：改装后的安培表内阻RA是多大？小结：把表头改装成为安培表原理：并联分流方法：并联一个电阻，让这个电阻分担(I-Ig)的电流,并联的电阻为再将表盘对应改装。ggggRgRIIIRIIR练习1、有一个电流表G,内阻为Rg＝25Ω,满偏电流为Ig=3mA,要把它改装成量程为I=3A的安培表,应该联Ω电阻。UgURUGRg问题2、有一个电流表G,内阻为Rg＝10Ω,满偏电流为Ig=3mA,要把它改装成量程为U=15V的伏特表,应该怎么办？思考1：能让15V的电压全部加在表头吗？怎么办？思考2：此时表头两端有多大电压？思考3：要串联的电阻上分担多少电压？需要多大的电阻分压？思考4：改装后的电压表内阻RV是多大？RUVRV探究二：表头怎样子测量电压思考5：改装后的表盘需要做怎样的改变？051015V0123mA小结2：把表头改装成为伏特表原理：串联分压方法：串联一个电阻，让这个电阻分担(U-Ug)的电压,串联的电阻为再将表盘对应改装。ggRIUR问题3：设计测电阻电路图实验器材：待测电阻Rx电源：E=2V，r＝0.5Ω电流表A：Ig＝10mA，rg＝9.5Ω定值电阻R0=390Ω电键、导线若干探究三：利用表头直接测电阻I/mA0123456Rx/Ω∞160060026710000∞这样的一个欧姆表，有不足之处吗？1600600267100)(0RrrIERgxAB探究三：利用表头直接测电阻)(4002I欧姆表E=2Vr＝0.5Ωrg＝9.5ΩR0＝390ΩR001.怎么做可使10mA处表示所测电阻值为0?)(0RrrIERgxR0=190Ω2.若电流表内阻rg未知，可使10mA处表示所测电阻值为0?200∞)(2002IRxABZR＝RrrRgx＝gIE00gIZRgII211.AB短接，调节R使得指针满偏（欧姆调零）。gI212.指针指在中间刻度处，所测电阻值是多少？欧姆表的原理中值电阻原理：)(RrrIERgx∞刻度：3.欧姆表刻度的特点：左大右小；左密右疏最大限度利用表盘刻度ggIERrrR内＝gxIEIERAB123ABAA甲丙乙R1R2BAABAABR1R2A能不能把三者融合到一个装置里面？开始拓展一：单量程多用电表多用电表外部结构指针式多用电表表头选择开关欧姆调零旋钮机械调零旋钮接红表笔接黑表笔EEAB123456设计电路图—如何扩大多用表量程多量程多用电表示意图活动二：开始拓展二：多用电表内部结构——多量程多用电表
