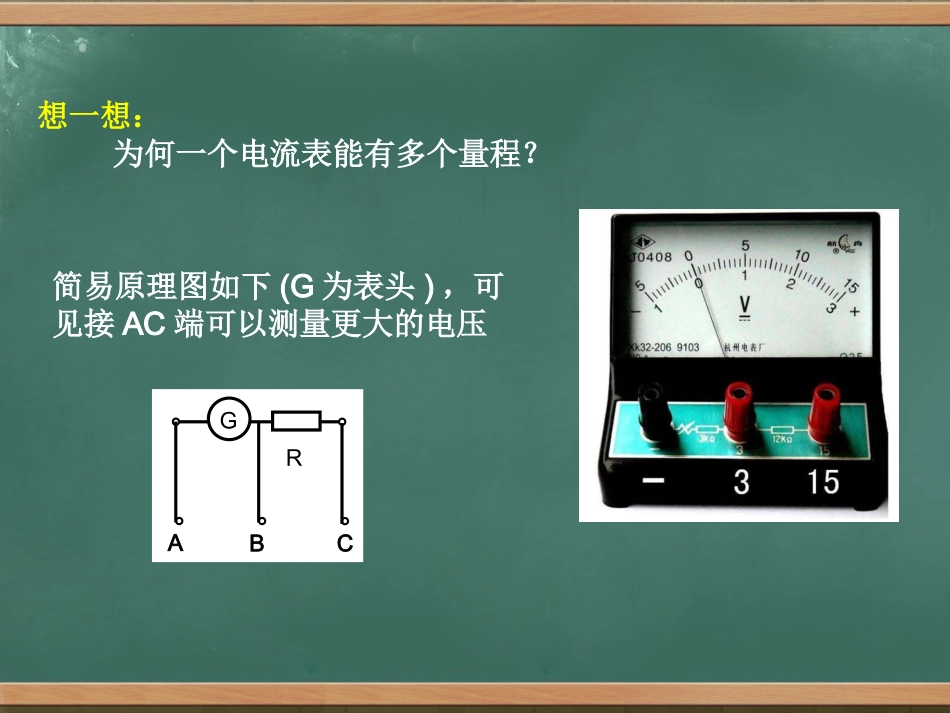

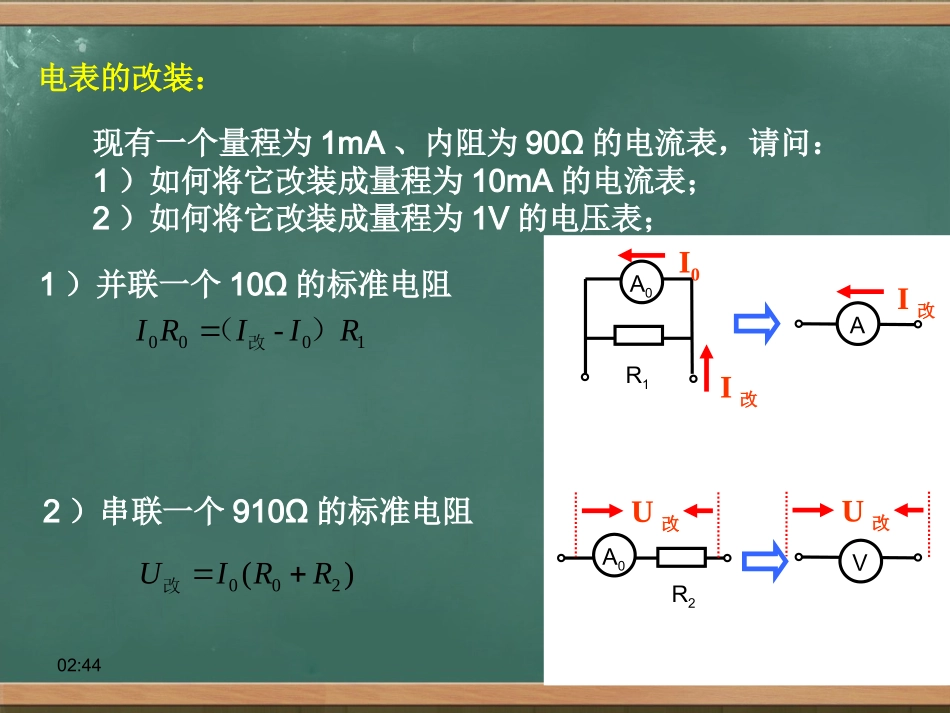

第四节认识多用电表02:44想一想：为何一个电流表能有多个量程？简易原理图如下(G为表头)，可见接AC端可以测量更大的电压GRABC电表的改装：现有一个量程为1mA、内阻为90Ω的电流表，请问：1）如何将它改装成量程为10mA的电流表；2）如何将它改装成量程为1V的电压表；AV1）并联一个10Ω的标准电阻2）串联一个910Ω的标准电阻1000-RIIRI）（改)(200RRIU改A0R1A0R2I0I改I改U改U改02:44VA0R2A0R1A改装后的电表使用示意图：02:44一.多用电表的结构1.外观：表盘（表头）机械调零欧姆调零转换开关表笔插孔（红、黑）02:442.表头：表头是一个灵敏直流电流表（电流量程很小，内阻稍大）指针偏转到最大角度时，通过表头的实际电流称为满偏电流Ig注意：表盘上标示的并非表头的满偏电流02:443.内部电路图：多用电表的内部电流测量电路电压测量电路电阻测量电路注意：从红笔流入的电流（即表盘的示数）并非全部经过表头02:44二.电流测量电路的原理原理：关系式：注意：I测是表盘的示数，I表是通过表头的实际电流；并联分流I测I表I分档位选定后，I测越大，I表也越大，当I测达到量程时，I表也达到满偏电流（即指针偏转角最大）；并联支路的阻值越小，则对应的电流量程越大。想一想：图中1、2档位，哪个量程更大？表表表测IRRRRRRIIIgg)1(212102:44三.电压测量电路的原理原理：关系式：注意：U测是表盘的示数，并非表头的实际电压；串联分压I表I1档位选定后，U测越大，I表也越大，当U测达到量程时，I表也达到满偏电流（即指针偏转角最大）；串联的阻值越大，则对应的电压量程越大。想一想：若3档量程为50V，4档量程为500V，R3、R4哪个阻值更大？U测表并表表测）（IkRRRRRIIUg321)(02:44电压测量电路实际上就是通过串联电阻的方式将电流表改装成更大量程的电压表小结：电流测量电路实际上就是通过并联电阻的方式将小量程的电流表改装成大量程的电流表GGAV02:44多用电表的电压档、电流档读数读数步骤：(1)确定所选择的量程(2)根据量程确定最小刻度值(3)根据最小刻度值选择估读方法，从而进行读数电压电流读数都是看此刻度读数练习：1）选择10V的量程：2）若选择0.25V量程：3）若选择0.05mA量程：VV7.32.0，读每格VV094.0005.0，读每格mAmA0187.0001.0，读每格02:4418~19格之间设表头满偏电流200μA，内阻100Ω，若要达到所设定的量程，R1、R2的大小分别为多少？例题：10mA1mA公共解：02:44))((212RRIIRIggg112)()(RIIRRIgggΩΩ，代入数据解得5.225.221RR02:44四.电阻测量电路的原理原理：关系式：注意：RX越小，I表越大（指针偏转角越大），并非线性关系（不均匀）；闭合电路欧姆定律I表rRRRRRRRREIgx65并内并内表其中，当RX为无穷大时（不接通），I表为零（即指针无偏转，最左边）；欧姆调零：把红黑表笔短接（即Rx=0），调节R6(即改变R内)，使得指针满偏，此时有ggIRRRE并内02:44当RX为零时，I表等于满偏电流Ig（即指针偏转角最大，最右边）；可见欧姆调零后有：中值电阻：对比两式可见，当指针半偏时有Rx=R内，故此时的Rx又称中值电阻，它大小等于欧姆表的内阻例：从右图可以判断若选择了×10的量程，则电表的内阻为400Ω；若选择了×1k的量程，则电表的内阻为40000Ω。02:44gxRRRREI并内表ggIRRRE并内故欧姆表内阻可直接从表盘中值看出（对不同倍率档位则须乘上相应倍率）电阻档的读数倍率表盘示数测量值读表盘示数时，保留两位或三位有效数字即可（即可估一位）请问图示的测量值为多少？900Ω02:441.电压、电流的测量五.多用电表的使用使用电压档，要并联在待测电路两端使用电流档，要串联在待测电路中电流应从红表笔流入多用电表，从黑表笔流出（红进黑出）适当选择量程，使指针尽量靠近满刻度处，测量较准确02:44使用任何档位之前，都应先进行机械调零2.电阻的测量（H31212）使用前先估计待测阻值，选择倍率档指针停止在中间刻度附近时，测量比较准确每次选好倍率挡后要进行欧姆调零操作注意，测量电阻前应将所测电阻与原电路断开02:443.判断二极管的极性、质量选欧...
