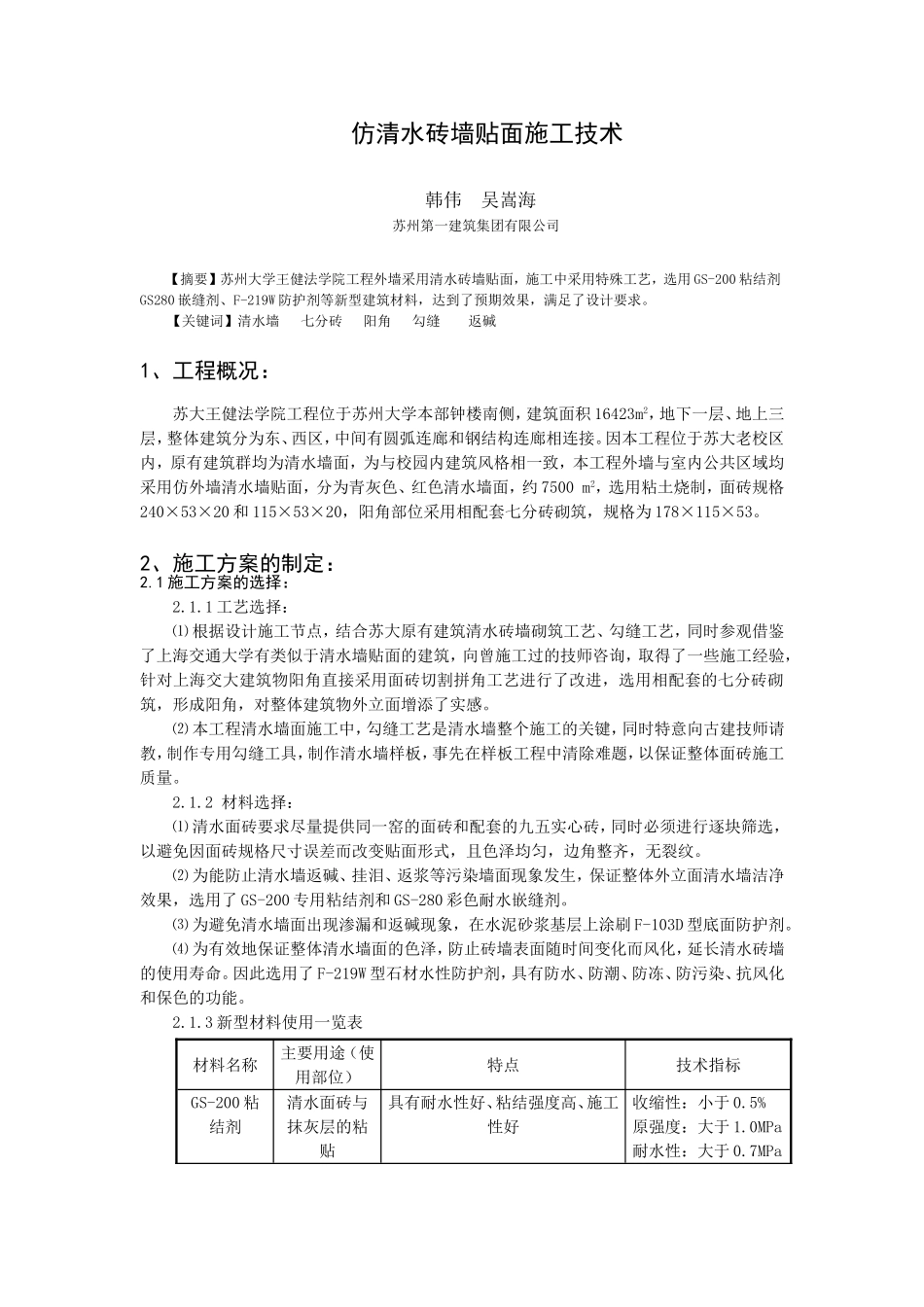

仿清水砖墙贴面施工技术韩伟吴嵩海苏州第一建筑集团有限公司【摘要】苏州大学王健法学院工程外墙采用清水砖墙贴面，施工中采用特殊工艺，选用GS-200粘结剂GS280嵌缝剂、F-219W防护剂等新型建筑材料，达到了预期效果，满足了设计要求。【关键词】清水墙七分砖阳角勾缝返碱1、工程概况：苏大王健法学院工程位于苏州大学本部钟楼南侧，建筑面积16423m2，地下一层、地上三层，整体建筑分为东、西区，中间有圆弧连廊和钢结构连廊相连接。因本工程位于苏大老校区内，原有建筑群均为清水墙面，为与校园内建筑风格相一致，本工程外墙与室内公共区域均采用仿外墙清水墙贴面，分为青灰色、红色清水墙面，约7500m2，选用粘土烧制，面砖规格240×53×20和115×53×20，阳角部位采用相配套七分砖砌筑，规格为178×115×53。2、施工方案的制定：2.1施工方案的选择：2.1.1工艺选择：⑴根据设计施工节点，结合苏大原有建筑清水砖墙砌筑工艺、勾缝工艺，同时参观借鉴了上海交通大学有类似于清水墙贴面的建筑，向曾施工过的技师咨询，取得了一些施工经验，针对上海交大建筑物阳角直接采用面砖切割拼角工艺进行了改进，选用相配套的七分砖砌筑，形成阳角，对整体建筑物外立面增添了实感。⑵本工程清水墙面施工中，勾缝工艺是清水墙整个施工的关键，同时特意向古建技师请教，制作专用勾缝工具，制作清水墙样板，事先在样板工程中清除难题，以保证整体面砖施工质量。2.1.2材料选择：⑴清水面砖要求尽量提供同一窑的面砖和配套的九五实心砖，同时必须进行逐块筛选，以避免因面砖规格尺寸误差而改变贴面形式，且色泽均匀，边角整齐，无裂纹。⑵为能防止清水墙返碱、挂泪、返浆等污染墙面现象发生，保证整体外立面清水墙洁净效果，选用了GS-200专用粘结剂和GS-280彩色耐水嵌缝剂。⑶为避免清水墙面出现渗漏和返碱现象，在水泥砂浆基层上涂刷F-103D型底面防护剂。⑷为有效地保证整体清水墙面的色泽，防止砖墙表面随时间变化而风化，延长清水砖墙的使用寿命。因此选用了F-219W型石材水性防护剂，具有防水、防潮、防冻、防污染、抗风化和保色的功能。2.1.3新型材料使用一览表材料名称主要用途（使用部位）特点技术指标GS-200粘结剂清水面砖与抹灰层的粘贴具有耐水性好、粘结强度高、施工性好收缩性：小于0.5%原强度：大于1.0MPa耐水性：大于0.7MPa耐温性：大于0.7MPa耐冻融性：大于0.7MPaGS-280耐水嵌缝剂清水面砖缝的嵌缝处理1、具有良好的粘结力和憎水抗裂柔韧性，令清水墙的整体防水性能提高2、能大幅度降低返浆，挂泪，返碱等污染墙面的现象，令墙面卫生、洁净3、与传统嵌缝材料相比，具有粘结力强，抗裂性能好，施工性好F-103D型防护型粘贴面砖底面防护处理1、能有效防止抹灰层中水泥砂浆由内向外返碱、水斑等现象发生2、增加清水面砖与抹灰层的粘结牢度F-219型防护型清水砖表面防护处理1、具有优良的耐化学性、抗老化性和耐磨性，使用寿命长2、具有防水、防潮、防冻、防污染、抗风化和保色的功能3、能有效防止清水面砖表面的水斑，返碱、叶黄等各种病症发生吸水率：未处理前面砖吸水率0.82%，防护处理后面砖吸水率0.09%耐腐蚀：在工作防护的面砖表面滴加5%的HCL一小时，防护效果不变。2.2施工质量标准考虑到本工程所采用的九五粘土面砖制作工艺复杂，几何尺寸偏差1~2mm，以清水墙砌筑质量规范和外墙贴面质量标准作为质量评定依据。确定质量标准为立面垂直度允许偏差控制≤3mm，阳角方正控制≤3mm，，接缝平直控制≤3mm，游丁走缝控制在≤7mm。3、施工方法和措施：3.1工艺流程：基层处理→灰饼制作→20厚1：3水泥砂浆刮糙→立面弹线→砌筑阳角（盘角）→喷施F-103D防护剂两道→清水面砖镶贴→GS-280嵌缝剂嵌缝、勾缝→墙面清洗→喷施F-219W防护剂两道→成品保护。3.2施工方法3.2.1基层先清理干净，然后做灰饼，在刮糙前，必须前一天浇水湿润墙面，所用抹灰砂浆必须随拌随用，砂浆拌成后，控制在2小时内用完。在墙体与砼交接处，事先粘贴300宽玻璃纤维网格，然后抹灰，以防止此部位易产生裂缝而形成空鼓，混凝土部位先刮一道混凝土界面剂随后再抹水泥砂浆。3.2.2测水平、弹出主控线，依据面砖模数弹出门窗...
