第十章 组合体尺寸注法VIP免费

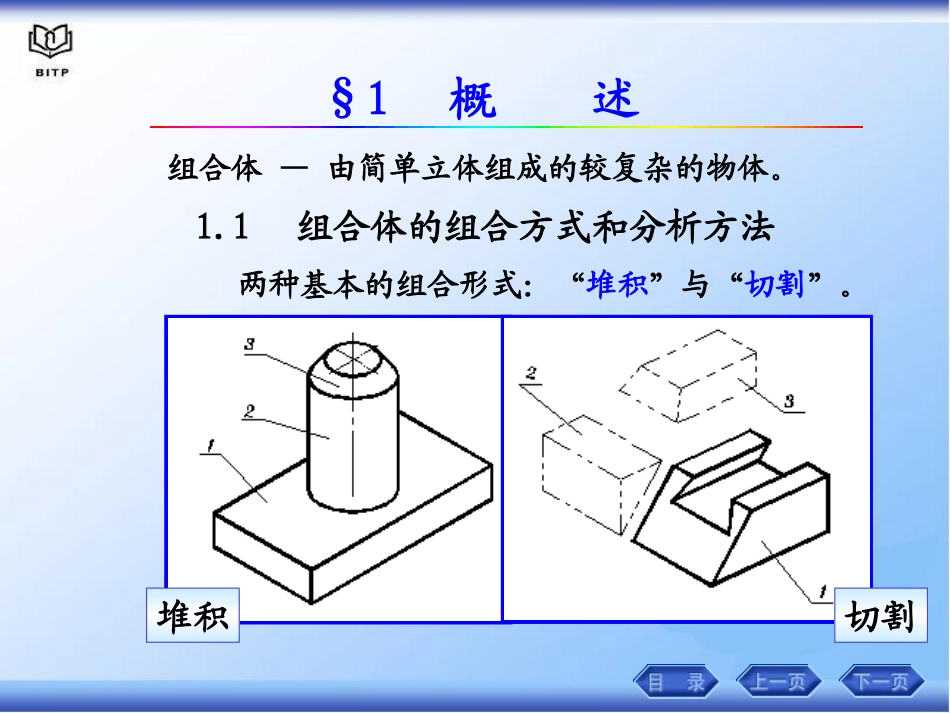

第十章第十章组合体的投影及尺寸注法组合体的投影及尺寸注法§1概述1.1组合体的组合方式和分析方法组合体—由简单立体组成的较复杂的物体。切割堆积两种基本的组合形式：“堆积”与“切割”。综合1.2组合体的投影分析⒈共面组合体相邻表面之间的结合关系两个简单形体的表面对齐连接，就构成同一个表面了，不画分界线共面2.相交两相交的表面，应画出交线；相交处画交线相交3.相切两表面相切时，相切处不画线；相切相切处不画切线表面相切时的投影处理（一）只有在平面与曲面或两曲面之间才会出现相切的情况。表面相切时的投影处理（二）表面相切时的投影处理（三）公切面公切面画轮廓线不画线1.3形体分析方法把复杂的物体分解成由若干简单立体按不同方式组合而成的方法称为形体分析方法。形体分析法：[例图]组合方式组合方式轴测图[例图]点击此处观看三维动画三视图§2画组合体投影图的方法2.1进行形体分析对组合体进行形体分解——分块。自然放置。可见性好。弄清各部分的形状及相对位置关系。2.2选择主视图反映特征。2.3画图方法和步骤分清主次，先画主要部分，后画次要部分；在画每一部分时，先画反映该部分特征的视图，后画其他视图；严格按照投影关系，三个视图配合起来画出每一部分的投影。二、组合体的画图方法[例1]求作简单轴承座的三视图。点击此处观看三维动画1)选比例，定图幅2)布置图面，画基准线3)画底稿4)检查、描深、完成全图简单轴承座的画图顺序§3组合体投影图上的尺寸标注3.1标尺寸的要求正确：完全：清晰：尺寸标注要完整，要能完全确定出物体的形状和大小，不遗漏，不重复。尺寸标注符合国家标准的规定，即严格遵守国家标准《机械制图》(GB/T16675.2－1996)的规定。尺寸标注要合理，安排要清晰。3.2常见几何体的尺寸注法（一）四棱柱圆柱3.2常见几何体的尺寸注法（二）六棱柱圆锥常见几何体的尺寸注法（三）四棱锥圆台圆球常见几何体的尺寸注法（四）四棱台圆环1.尺寸基准1.尺寸基准2.定形尺寸2.定形尺寸3.定位尺寸3.定位尺寸4.总体尺寸4.总体尺寸3.3尺寸分类和尺寸基准确定尺寸位置的几何元素（点、直线、平面）称为尺寸基准。确定组合体各组成部分形状大小的尺寸。确定各基本形体之间的相对位置尺寸。组合体的总长、总宽、总高尺寸。3.4标注尺寸应注意的问题1.尺寸应该标注在反应形体特征的视图上。1.尺寸应该标注在反应形体特征的视图上。2.同一形体的尺寸应该尽量集中标注。2.同一形体的尺寸应该尽量集中标注。3.尺寸排列要清晰，平行的尺寸应按“大尺寸在外，小尺寸在内”的原则排列。3.尺寸排列要清晰，平行的尺寸应按“大尺寸在外，小尺寸在内”的原则排列。4.内形尺寸、外形尺寸应分别标注在视图的两侧。4.内形尺寸、外形尺寸应分别标注在视图的两侧。5.同轴回转体的直径，应尽量标注在非圆视图上。5.同轴回转体的直径，应尽量标注在非圆视图上。6.应该尽量避免在虚线上标注尺寸。6.应该尽量避免在虚线上标注尺寸。1.尺寸应该标注在反应形体特征的视图上。2.同一形体的尺寸应该尽量集中标注。3.尺寸排列要清晰，平行的尺寸应按“大尺寸在外，小尺寸在内”的原则排列。对不对4.内形尺寸、外形尺寸应分别标注在视图的两侧。好不好5.同轴回转体的直径，最好标注在非圆的视图上。好不好3.5标注尺寸举例[例1]标注简单轴承座的尺寸。2)定形尺寸1)定尺寸基准底板肋板支撑板圆筒（5个）（3个）（1个）（3个）2.定位尺寸底板圆筒（3个）（2个）[例2]注出图示组合体的尺寸尺寸标注§4读组合体投影图读图和画图是我们认识物体的两个相反的过程。读图是分析视图上的线框和图线想像出物体的空间形状。读图的基本方法形体分析法线面分析法视图上的线框一般有三种含义：（1）平面的投影（2）曲面的投影（3）孔洞或组合表面的投影视图上的图线一般也有三种含义：（1）有积聚性的平面或柱面的投影（2）表面交线的投影（3）曲面界限素线的投影二、读图的方法和步骤读图的方法结合图例，说明读图的步骤：1.概括了解形体分析法线面分析法[例1]读懂三视图所表达的物体的结构形状。2.具体分析分线框、对投影。按投影、定形体。1分线框、对投影。按投影、定形体。分线框、对投...
