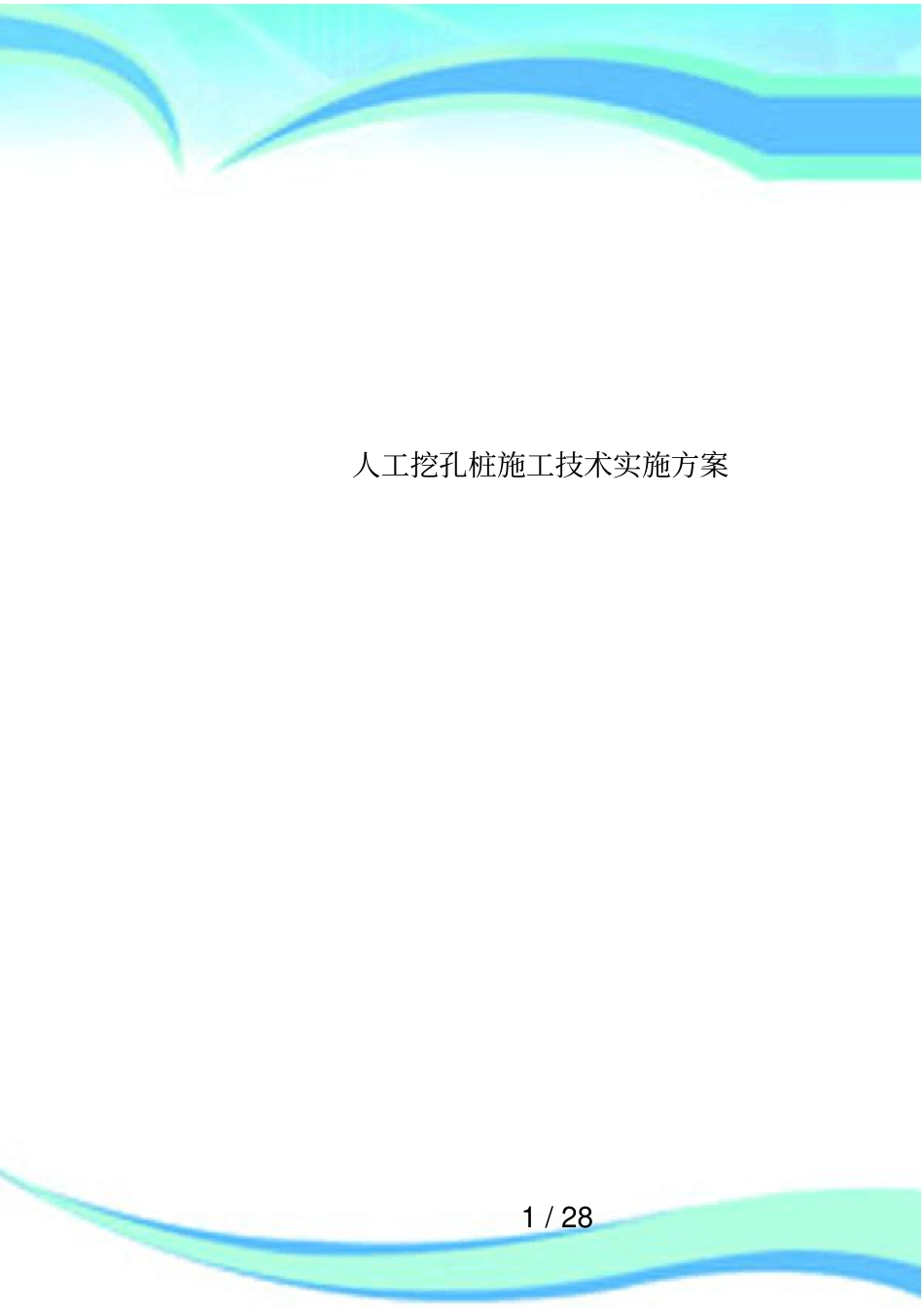

人工挖孔桩施工技术实施方案VIP专享VIP免费

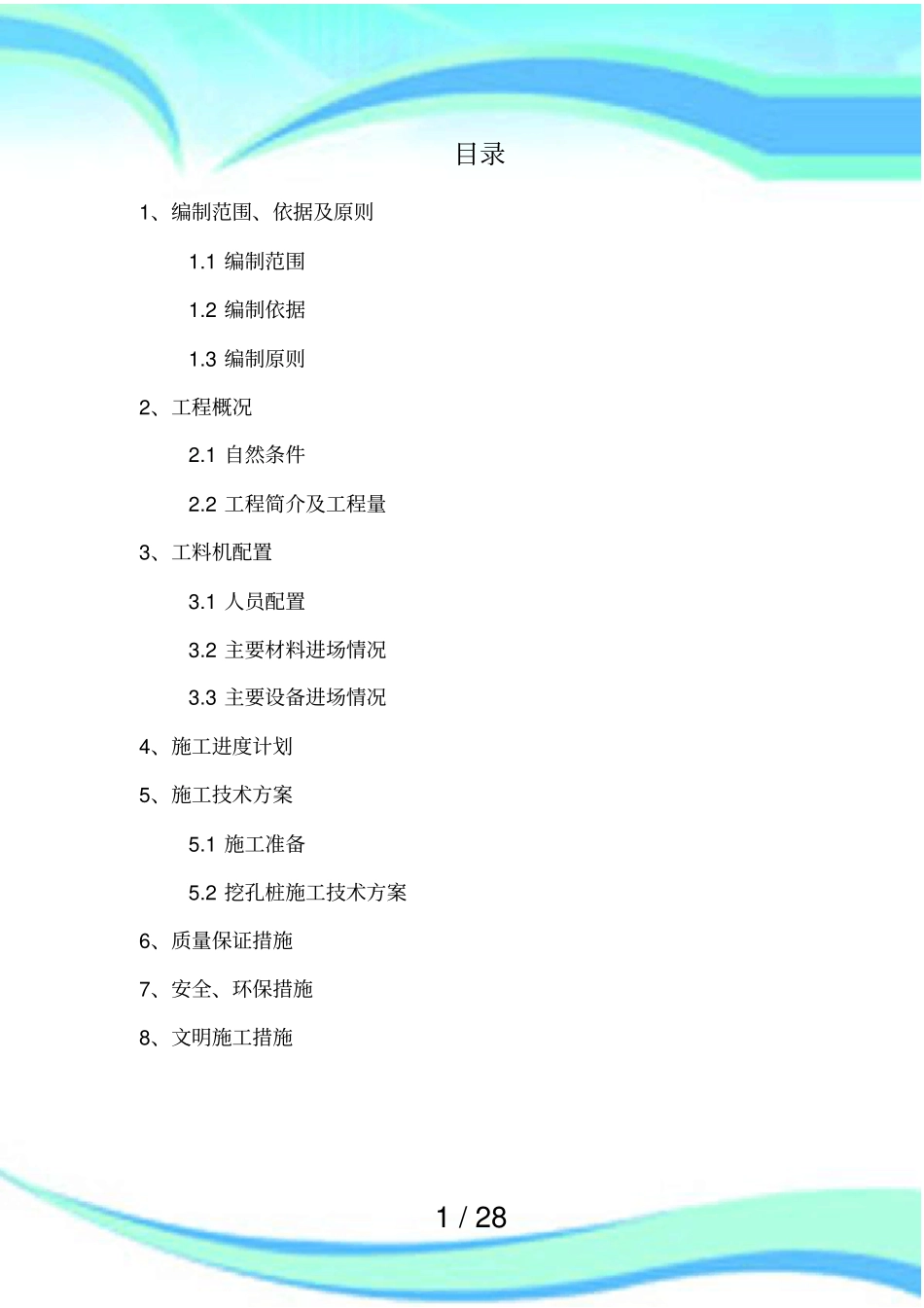

1/28人工挖孔桩施工技术实施方案2/28————————————————————————————————作者：————————————————————————————————日期：1/28目录1、编制范围、依据及原则1.1编制范围1.2编制依据1.3编制原则2、工程概况2.1自然条件2.2工程简介及工程量3、工料机配置3.1人员配置3.2主要材料进场情况3.3主要设备进场情况4、施工进度计划5、施工技术方案5.1施工准备5.2挖孔桩施工技术方案6、质量保证措施7、安全、环保措施8、文明施工措施2/28个人收集整理，勿做商业用途1/28郧十高速公路YSTJ-5合同段桩基施工技术方案1、编制范围、依据及原则1.1编制范围郧十高速公路YSTJ-5合同段桥梁工程桩基施工技术方案编制范围：郧十高速5标所有9座桥梁桩基础施工工程以及为实施以上工程必须的临时工程。1.2编制依据《湖北省郧县（鄂豫省界）至十堰高速公路一期土建工程施工招标文件项目专用本》--2011年5月；《湖北省郧县（鄂豫省界）至十堰高速公路两阶段施工图设计第三册、工程地质勘查报告》--2011年6月；《湖北郧十高速公路施工工艺标准化管理实施细则》--2011年5月；国家、行业相关标准。1.3编制原则1.3.1根据湖北省郧县（鄂豫省界）至十堰高速公路一期土建工程施工招标文件要求，施工涵盖技术文件所规定的全部技术内容。1.3.2施工方案力求采用先进、可靠的工艺、材料、设备、达到技术先进，力求工艺成熟，具有可操作性。1.3.3根据湖北省郧县（鄂豫省界）至十堰高速公路两阶段施工图设计成果，结合桥址的地质、水文、气象条件及工程规模、技术特点、工期个人收集整理，勿做商业用途2/28要求、工程造价等多方面比选来确定。1.3.4保证施工质量和确保计划工期如期完成。1.3.5通过快捷的工艺、合理有效的资源组织，力求缩短工期，为桥梁的施工提供有力保障。1.3.6高度重视环保、施工安全问题。2、工程概况2.1自然条件2.1.1水文气象线路区内属北亚热带大陆性季风气候，具有四季分明、立体气候明显、光照充足、降水集中等特点。夏长冬短，春秋相近，平均气温在10℃～16℃之间，极高气温达42.7℃，极低气温为-13.5℃，年平均日照数位1928小时，日照率为44%，平均年降雨量800～950mm。地表水不发育，无常年地表流水，主要为雨季时形成的地表面流；地下水主要赋存于基岩中的裂隙水，富水性若，水量贫乏，主要接受大气降水入渗补给，水文地质条件属简单类型。2.1.2地质地貌桥址区地貌单元属构造剥蚀低山-丘陵地貌，地形起伏较大。山坡自然坡度较陡，植被较发育，多为乔木及小灌木；桥址区有G209国道公路，与拟建高速公路有交叉分布，交通较为方便。桥址区大地构造属于昆仑-秦岭维向构造体系东秦岭南亚带，该构造体系是区内发展最早的构造体系，为区内主要构造格架，其他后期构造在才构造之上叠加、穿切、横跨，构造形态复杂，褶皱发育，断裂交织，具个人收集整理，勿做商业用途3/28有多起活动特征，是个相当复杂的构造地区。2.2工程简介及工程量郧十高速YSTJ-5合同段共9座桥梁，总长2097m。其结构形式见下表：序号中心桩号桥名孔数及孔径右偏角上部构造下部构造1K25+283白桑关大桥（右幅）5×30120预应力砼T梁柱式、桩基础Z3K25+295白桑关大桥（左幅）4×30预应力砼T梁柱式、桩基础2K26+210大坪大桥（右幅）7×2060预应力砼T梁柱式、桩基础K26+200大坪大桥（左幅）6×20预应力砼T梁柱式、桩基础3K28+170闫家营1号大桥11×2090预应力砼T梁柱式、桩基础4K28+427闫家营2号大桥6×3060预应力砼T梁柱式、十字墩桩基础5K28+796石门凳1号大桥（右幅）14×3090预应力砼T梁柱式、十字墩桩基础K28+800石门凳1号大桥（左幅）13×30预应力砼T梁柱式、十字墩桩基础6K29+229石门凳2号大桥（右幅）10×3090预应力砼T梁柱式、十字墩桩基础K29+228石门凳2号大桥（左幅）11×30预应力砼T梁柱式、十字墩桩基础7K29+880田畈大桥（右幅）18×2090预应力砼T梁柱式、桩基础个人收集整理，勿做商业用途4/28Z4K29+890田畈大桥（左幅）17×20预应力砼T梁柱式、桩基础8K26+997.5枣树咀大桥8×3090预应力砼现浇箱梁柱式、桩基础9K27+343.5军地湾中桥（右幅）3×20105预应力砼T梁柱...
