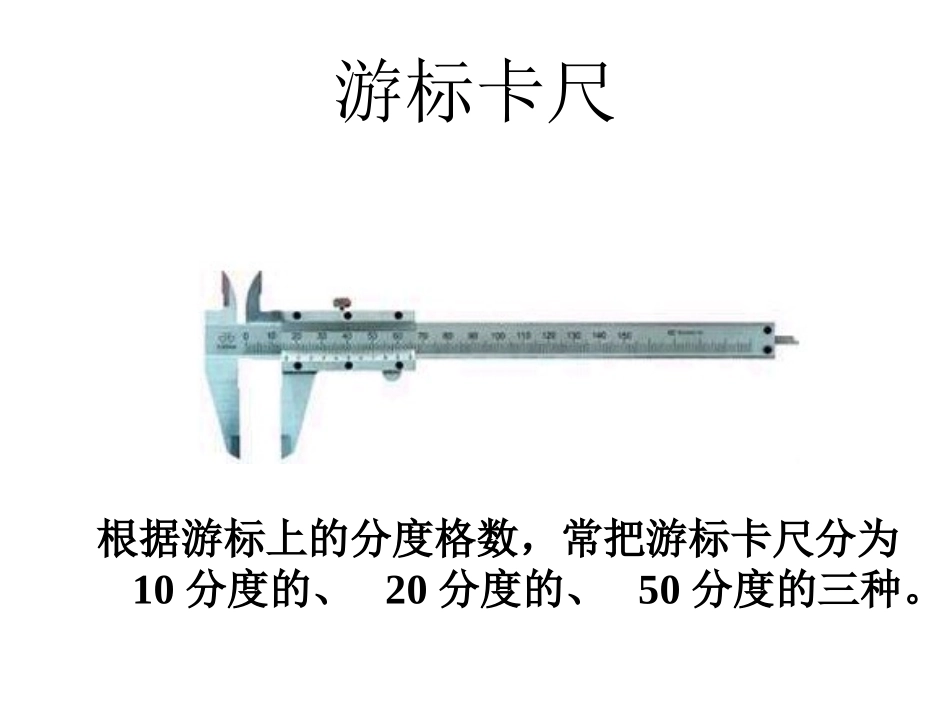

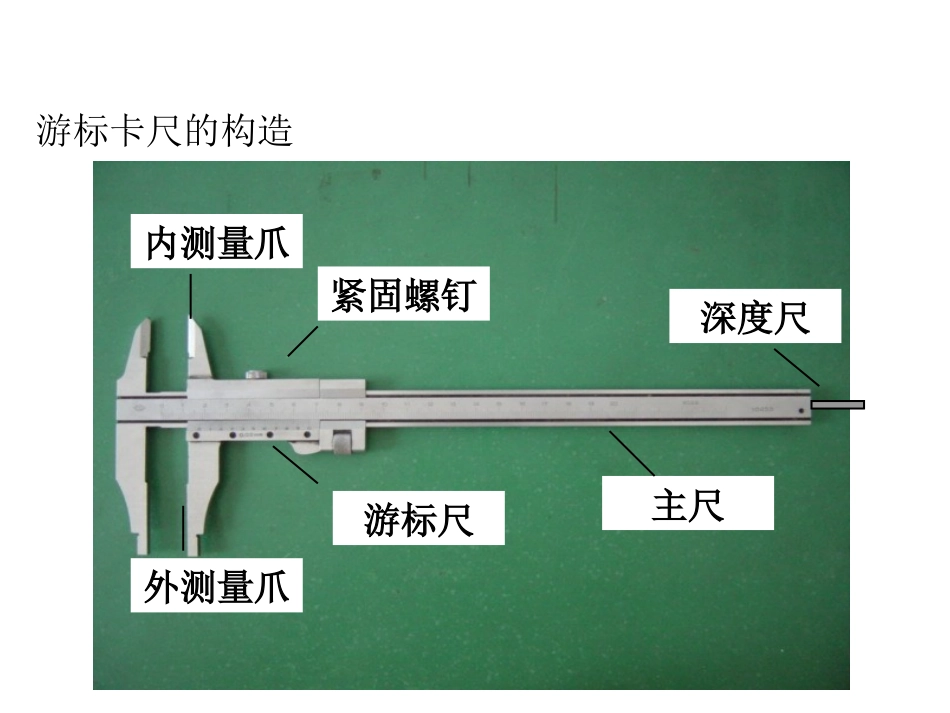

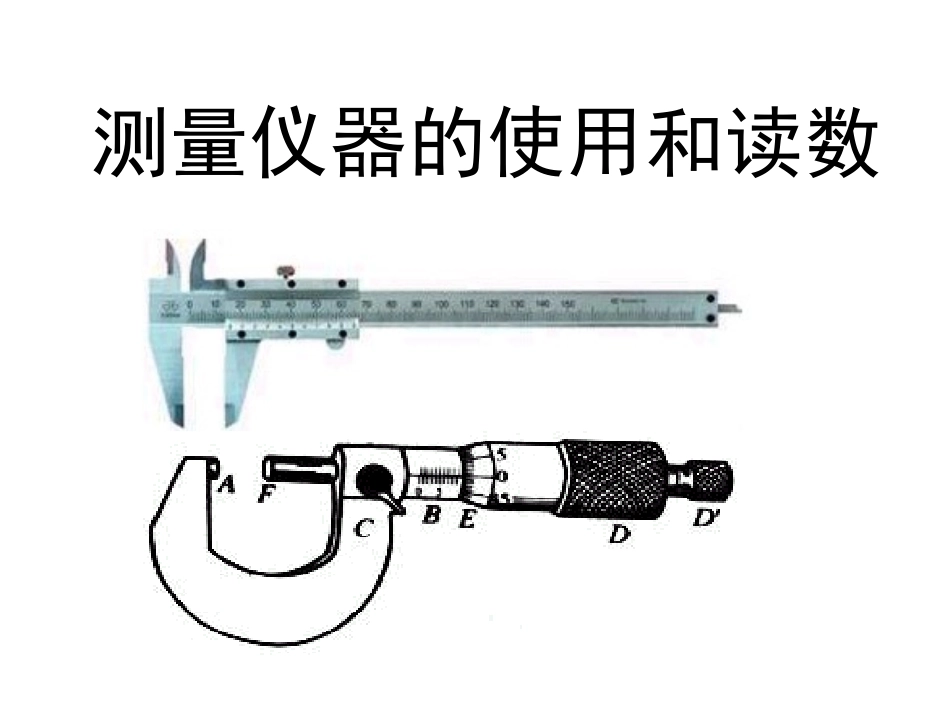

测量仪器的使用和读数游标卡尺根据游标上的分度格数，常把游标卡尺分为10分度的、20分度的、50分度的三种。外测量爪紧固螺钉内测量爪游标尺深度尺主尺游标卡尺的构造051001请同学们观察10分度的游标卡尺说出主尺和游标尺的刻度数的区别10分度游标卡尺[思考]：当被测量的物体厚度为0.1mm时，游标上的哪一根刻度线与主尺上刻度线相对齐呢？发散思维：若被测量的物体厚度为0.2mm，游标上的哪一根刻度线又与主尺上刻度线相对齐呢？精确度为0.1mm05100110分度游标卡尺读数规则测量值=主尺整毫米数+N×0.1mm主尺01234N指游标上第几根线与主尺对齐0主尺读数：4mm游标尺读数：3×0.1mm=0.3mm读数练习测量值：20mm+6×0.1mm=20.6mm0123401001020012320分度游标卡尺观察20分度和50分度的游标卡尺的主尺刻度与游标刻度的区别，思考它们的精确度是多少？又如何来读数呢？精确度为0.05螺旋测微器（千分尺）•量程一般为0~25mm，最小分度是0.01mm。1、螺旋测微器的构造：APFTGHKK’A、固定小砧P、可动小砧F、U型框架G、固定尺H、可动尺K、旋钮（又称微分筒）K′微调2、螺旋测微器的使用方法：课本上的螺旋测微器是外径千分尺，如图所示，a使用前应先检查零点，方法是缓缓转动保护旋钮K′，使测杆（要动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差，b左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测砧A间距稍大于被测物，放入被测物，转动保护旋钮K′到夹住被测物，棘轮发出声音为止，c拨固定旋钮使测杆固定后读数。3、螺旋测微器使用注意事项：a．转动保护旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤量具。b．被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。c．轻拿轻放，防止掉落摔坏。d．用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油防锈。4、螺旋测微器的读数原理：012固定刻度：每刻度为1毫米可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则l=0.01n毫米。45040可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米测量读数=固定刻度+半刻度+可动刻度（+估读位）半刻度5、螺旋测微器的读数方法：012固定刻度：2是否超过半刻度？是。可动刻度：46.045040读数L=固定刻度L=2+0.5+0.460=2.960mm+半刻度+可动刻度6、螺旋测微器的读数练习：01固定刻度：1是否超过半刻度？是。可动刻度：25.0253020读数L=固定刻度L=1+0.5+0.250=1.750mm+半刻度+可动刻度012固定刻度：2是否超过半刻度？否。可动刻度：34.4354030读数L=固定刻度L=2+0.0+0.344=2.344mm+半刻度+可动刻度6、螺旋测微器的读数练习：0固定刻度：0是否超过半刻度？不太清楚。可动刻度：0.6说明已经超过半刻度线0545读数L=固定刻度L=0+0.5+0.006=0.506mm+半刻度+可动刻度6、螺旋测微器的读数练习：0固定刻度：0是否超过半刻度？不太清楚。可动刻度：49.6说明没有超过半刻度线0545读数L=固定刻度L=0+0+0.496=0.496mm+半刻度+可动刻度6、螺旋测微器的读数练习：0110155答案：L=1+0.5+0.104=1.604mm7、请你读出下列测量结果：1.60400545答案：L=1+0+0.004=1.004mm7、请你读出下列测量结果：1.0040404535答案：L=0+0.5+0.405=0.905mm7、请你读出下列测量结果：0.905152051002025301510152051001520510015205100152051002025301510202530151020253015108.500+0.203=8.703mm练习115205100101530510152051001520510015205100152051001015305101015305101015305104.000+0.088=4.088mm练习24.000+0.070=4.070mm练习3练习45.500+0.470=5.970mm0.500+0.400=0.900mm练习5
