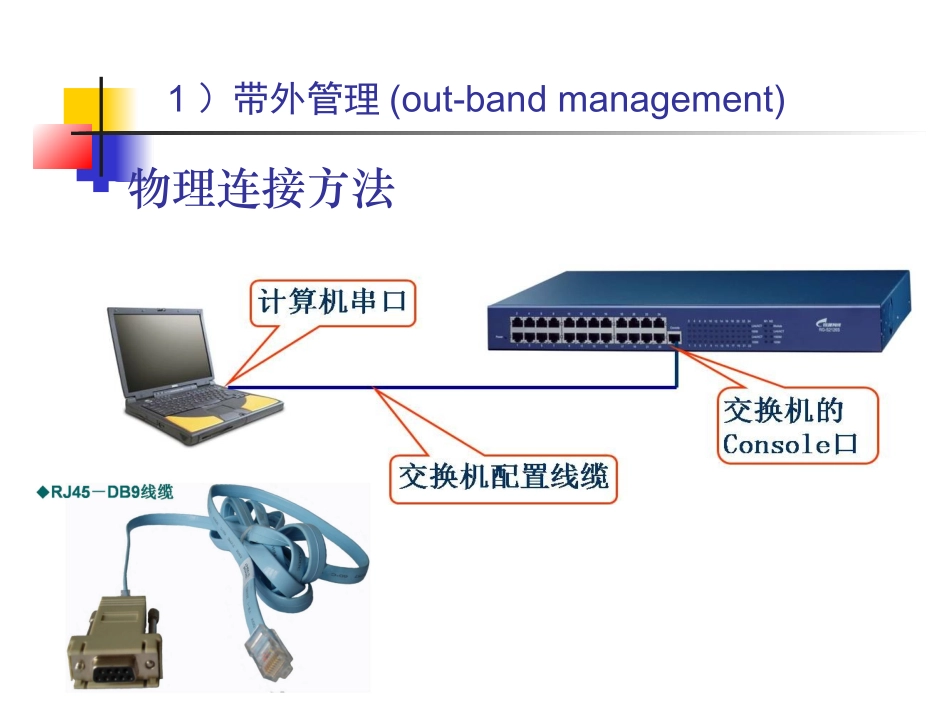

交换机配置基础1.交换机的管理方式交换机为用户提供了四种管理方式（又称访问方式）：通过带外对交换机进行管理；通过Telnet对交换机进行远程管理；通过Web对交换机进行远程管理；通过SNMP工作站对交换机进行远程管理。第一种方式需要通过交换机的Console端口与计算机的串口直接相连后才能实现。首次配置交换机或者无法进行带内管理时，只能采用第一种方式。1）带外管理(out-bandmanagement)物理连接方法操作过程打开与交换机相连的计算机电源，进入Windows98/2000/XP操作系统。单击“开始”按钮，在“程序”菜单的“附件”选项中单击“超级终端”，对超级终端进行初始设置。操作过程在“名称”栏中输入一个名称（可以任意输入），可以在图标栏中选择一个图标，然后单击“确定”按钮。操作过程在“连接时使用”下拉列表框中根据具体情况选择恰当的方式，如选择与交换机相连的计算机的串口COM1。单击“确定”按钮。操作过程设置波特率（每秒位数）为9600，数据位为8，奇偶校验为“无”，停止位为1，数据流控制为“无”。单击“确定”按钮，如果正常的话，就可以开始配置交换机了。2）带内管理(in-bandmanagement物理连接端口必须位于管理VLAN中端口必须位于管理VLAN中采用带内管理方式应具备的条件管理主机与交换机具有网络可连通性；交换机配置了管理VLAN的IP地址；交换机内开启了相应的管理服务；交换机内设置了授权用户或没有限制用户访问注意：如果管理机与交换机用双绞线直接相连，则管理主机的IP地址与交换机的管理VLAN的IP地址必须在相同网段。（1）通过Telnet管理交换机的方法步骤①通过带外管理方式给交换机设置IP地址，开启TelnetServer，设置授权Telnet用户。②运行Windows自带的Telnet客户程序，指定Telnet的目的地址。③登录到Telnet界面，输入正确的登录名和口令，即可进入到交换机的CLI界面。（2）通过HTTP管理交换机的方法①通过带外管理方式给交换机设置IP地址，开启WebServer，设置授权Web用户。②执行Windows的HTTP协议。③输入正确的登录名和口令，进入交换机的Web配置主界面，按界面操作即可2.交换机的命令配置简介1）命令模式（1）一般用户配置模式（简称用户模式）（2）特权用户配置模式（简称特权模式）（3）全局配置模式（4）接口配置模式（5）VLAN配置模式（6）线路配置模式命令模式相互关系命令模式之间的转换交换机配置模式用户模式Switch>特权模式Switch#全局模式Switch(config)#接口配置模式Switch(config-if)#vlan配置模式Switch(config-vlan)#enableConfigureterminalInterfacef0Vlan10ExitExitExitExit用Ctrl+C键或END命令可以从任意配置模式快速返回到特权模式交换机命令模式列表2）帮助功能交换机为用户提供两种方式获取帮助信息3）编辑快捷键4）常见的错误提示信息5）常用配置技巧（1）命令简写支持缩写命令，即在输入命令和关键字时，只要输入的命令所包含的字符长到足以与其他命令区别就足够了。例如：showconfiguration命令可以写成showconfinterfaceethernet0/2命令缩写为inte0/2（2）使用命令的no和default选项使用no选项，禁止某个特性或功能，或者执行与命令本身相反的操作。使用default选项，将命令的设置恢复为缺省值。6）常用配置技巧（3）命令补全如果在键入命令的部分字符后按Tab键，系统会自动显示出该命令的剩余字符。（4）命令查询在输入命令的部分字符串后键入“？”，显示与之匹配和所有命令。（5）使用历史命令3.交换机基本配置交换机的基本配置项目（1）给交换机命名。（2）限制到交换机的访问。（3）设置访问交换机的口令和划分特权级别。（4）定义交换机的IP地址、子网掩码及默认网关（5）设置系统的日期和时间（6）显示交换机的系统信息（7）验证连通性。（8）保存配置交换机常用配置命令交换机常用配置命令一、交换机模式切换Switch>enable//切换到特权模式（disable）Switch#configterminal//切换到全局配置模式Switch(config)#interfacef0/1//进入接口f0/1Switch(config)#interfacevlan1//进入vlan-id为1的vlan配置中Switch(config-if)#ipaddress192.168.1.1255.255.2...
