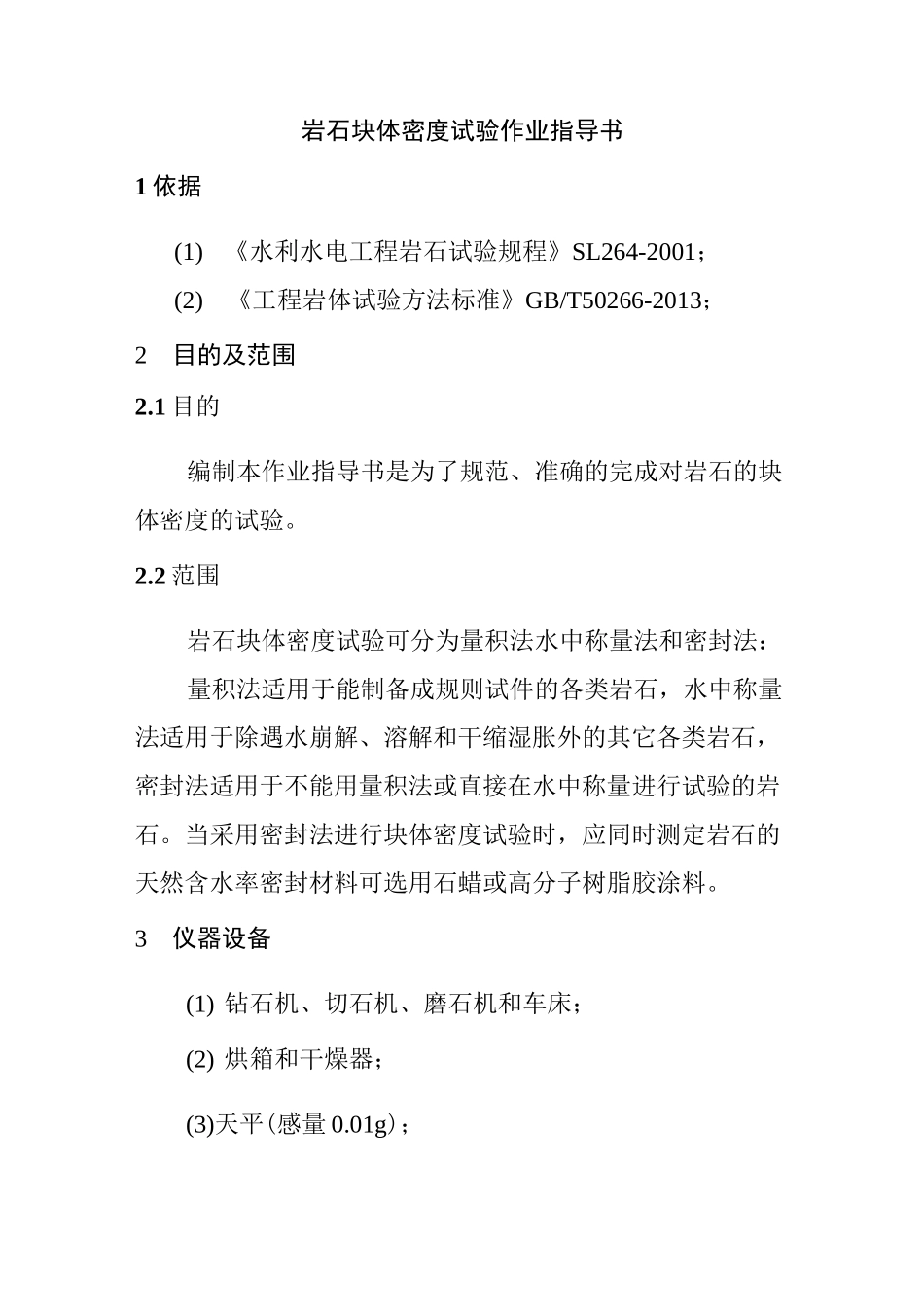

岩石块体密度试验作业指导书1依据(1)《水利水电工程岩石试验规程》SL264-2001;(2)《工程岩体试验方法标准》GB/T50266-2013;2目的及范围2.1目的编制本作业指导书是为了规范、准确的完成对岩石的块体密度的试验。2.2范围岩石块体密度试验可分为量积法水中称量法和密封法:量积法适用于能制备成规则试件的各类岩石,水中称量法适用于除遇水崩解、溶解和干缩湿胀外的其它各类岩石,密封法适用于不能用量积法或直接在水中称量进行试验的岩石。当采用密封法进行块体密度试验时,应同时测定岩石的天然含水率密封材料可选用石蜡或高分子树脂胶涂料。3仪器设备(1)钻石机、切石机、磨石机和车床;(2)烘箱和干燥器;(3)天平(感量0.01g);(4)测量平台;(5)石蜡及容蜡设备;(6)水中称量装置;(7)高分子树脂胶涂料和配置涂料的用具。4试验步骤4.1试件制备4.1.1量积法试件制备应符合下列规定:(1)试件尺寸应符合下列规定:1)、圆柱体直径或方柱体边长宜为48〜54mm。2)、含大颗粒岩石的试件直径或边长应大于最大颗粒尺寸的10倍。3)、试件高度与直径或边长之比宜为2.0〜2.5。(2)试件高度直径或边长的允许偏差为土0.3mm。(3)试件两端面的不平整度允许偏差为土0.05mm。(4)端面应垂直于试件轴线允许偏差为土0.25°。(5)方柱体或立方体试件相邻两面应互相垂直允许偏差为土0.25°。4.1.2水中称量法试件制备应符合下列规定:(1)试件可采用规则或不规则形状。(2)试件尺寸应大于组成岩石最大颗粒粒径的10倍。(3)每个试件质量不宜小于150g。4.1.3蜡封法试件宜为边长40〜60mm的近似立方体或浑圆状岩块。4.1.4进行块体干密度试验时每组试件数量不得少于3个,进行块体湿密度试验时试件数量不宜少于5个。4.2试件描述(1)岩石名称、颜色、矿物成分、风化程度。(2)裂隙分布。(3)试件形状。4.3方法步骤4.3.1量积法试验步骤应符合下列规定:(1)测量试件两端和中间三个断面上相互垂直的两个方向的直径或边长按平均值计算截面积。(2)测量两端面周边上对称四点和中心点处的高度,计算高度平均值。(3)称试件在天然状态下的质量。(4)试件烘干:对于不含矿物结晶水的岩石应在105°C~110°C的恒温下烘24h。对于含有矿物结晶水的岩石,应降低烘干温度,可在40±5°C恒温下烘24h。将试件从烘箱中取出放入干燥器内冷却至室温,称试件质量。重复上述步骤直到相邻两次称量之差不超过后一次称量的0.1%。自由吸水:采用自由吸水法测定岩石自然吸水率时,应将试件放入水槽,先注水至试件高度的1/4处,以后每隔2h分别注水至试件高度的1/2和3/4处,6h后全部浸没试件。试件全部浸入在水中自由吸水48h后,取出试件拭干表面水分并称量。强制饱和:对自由吸水后的试件进行强制饱和,采用煮沸法饱和试件时,煮沸容器内的水面应始终高于试件,煮沸时间不得少于6h。经煮沸的试件应放置在原容器中冷却至室温,取出试件拭干表面水分并称量。采用真空抽气法饱和试件时,饱和试件的容器内的水面应高于试件,真空压力表读数宜为100kPa,直至无气泡逸出为止,但抽气时间不得少于4h,经真空抽气的试件应放置在原容器中,在大气压力下静置4h,取出试件拭干表面的水分并称量。(5)长度量测精确至0.01mm,称量精确至0.01g。4.3.2水中称量法试验步骤应符合下列规定:(1)按本指导书4.3.1条第(4)款的规定对试件进行烘干、自然吸水和强制饱和。(2)将强制饱和的试件置于水中称量装置上,称试件在水中的质量,并测量水温。(3)称量精确至0.01g。4.3.3石蜡密封法试验步骤应符合下列规定:(1)制备试件并称量。(2)将试件系上细线,置于温度60°C左右的融蜡中1〜2s,使试件表面均匀涂上一层蜡膜,厚度约1mm。当蜡膜有气泡时,应用热针刺穿并用蜡液涂平,待冷却后称蜡封试件质量。(3)将蜡封试件置于水中称量。(4)取出试件,拭干表面水分后再次称量。当浸水后的蜡封试件质量增加时,应重新进行试验。(5)称量精确至O.Olg。4.3.4高分子树脂胶涂料密封法试验步骤应符合下列规定:(1)制备试件并称量。(2)配制高分子树脂胶。(3)用毛笔将高分子树脂胶均匀涂抹于试件表面,宜涂刷两遍。待溶剂挥发,在试件表面形成一层薄膜后,称涂层与试件总质量。(4)其余步骤应符合本指导书4.3.3...
