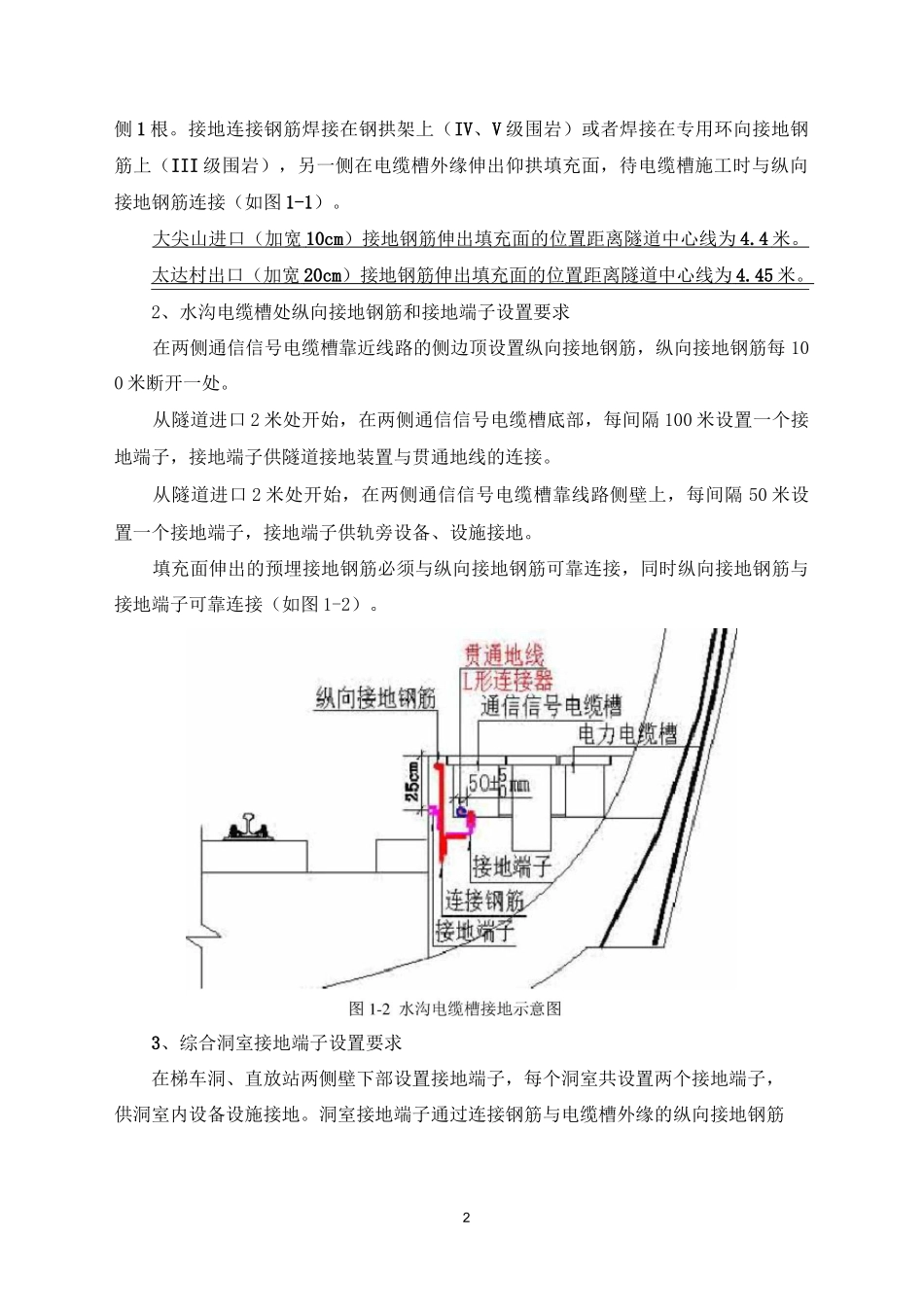

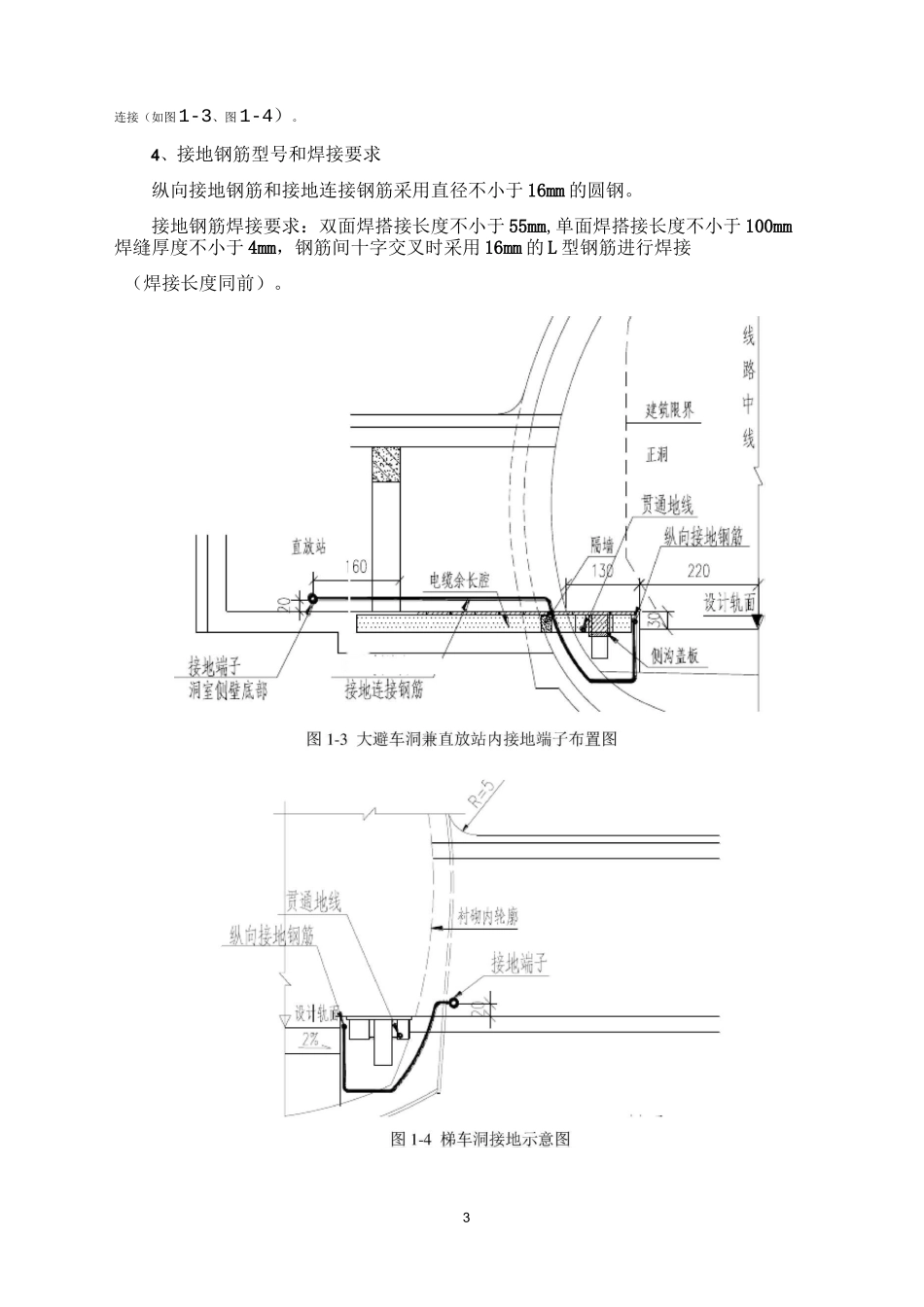

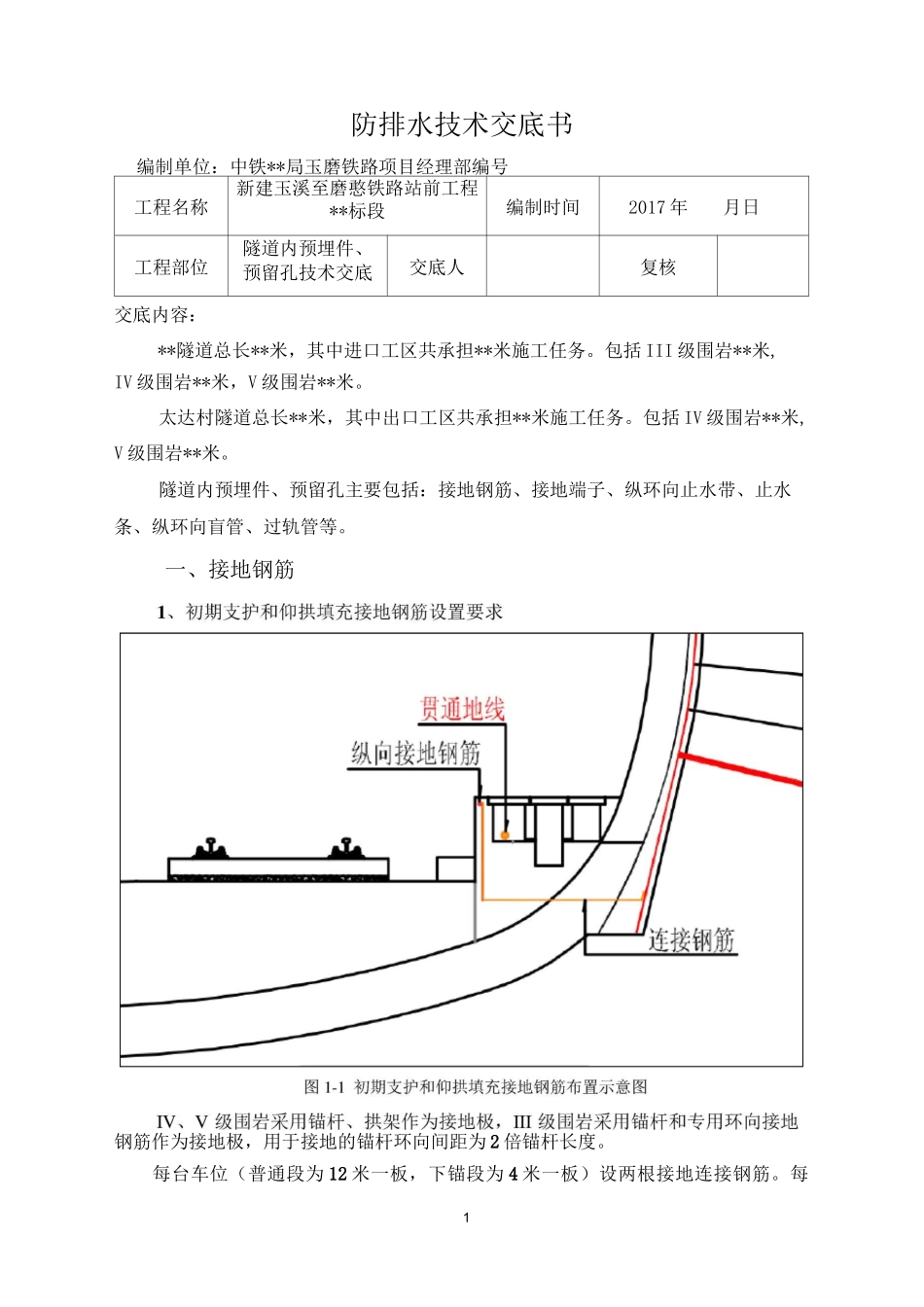

1防排水技术交底书编制单位:中铁**局玉磨铁路项目经理部编号工程名称新建玉溪至磨憨铁路站前工程**标段编制时间2017 年月日工程部位隧道内预埋件、预留孔技术交底交底人复核交底内容:**隧道总长**米,其中进口工区共承担**米施工任务。包括 III 级围岩**米,IV 级围岩**米,V 级围岩**米。太达村隧道总长**米,其中出口工区共承担**米施工任务。包括 IV 级围岩**米,V 级围岩**米。隧道内预埋件、预留孔主要包括:接地钢筋、接地端子、纵环向止水带、止水条、纵环向盲管、过轨管等。一、接地钢筋钢筋作为接地极,用于接地的锚杆环向间距为 2 倍锚杆长度。每台车位(普通段为 12 米一板,下锚段为 4 米一板)设两根接地连接钢筋。每2侧 1 根。接地连接钢筋焊接在钢拱架上(IV、V 级围岩)或者焊接在专用环向接地钢筋上(III 级围岩),另一侧在电缆槽外缘伸出仰拱填充面,待电缆槽施工时与纵向接地钢筋连接(如图 1-1)。大尖山进口(加宽 10cm ) 接地钢筋伸出填充面的位置距离隧道中心线为 4.4 米。 太达村出口(加宽 20cm )接地钢筋伸出填充面的位置距离隧道中心线为 4.45 米 。 2、水沟电缆槽处纵向接地钢筋和接地端子设置要求在两侧通信信号电缆槽靠近线路的侧边顶设置纵向接地钢筋,纵向接地钢筋每 100 米断开一处。从隧道进口 2 米处开始,在两侧通信信号电缆槽底部,每间隔 100 米设置一个接地端子,接地端子供隧道接地装置与贯通地线的连接。从隧道进口 2 米处开始,在两侧通信信号电缆槽靠线路侧壁上,每间隔 50 米设置一个接地端子,接地端子供轨旁设备、设施接地。填充面伸出的预埋接地钢筋必须与纵向接地钢筋可靠连接,同时纵向接地钢筋与接地端子可靠连接(如图 1-2)。3、综合洞室接地端子设置要求在梯车洞、直放站两侧壁下部设置接地端子,每个洞室共设置两个接地端子,供洞室内设备设施接地。洞室接地端子通过连接钢筋与电缆槽外缘的纵向接地钢筋3连接(如图1-3、图1-4)。4、接地钢筋型号和焊接要求纵向接地钢筋和接地连接钢筋采用直径不小于 16mm 的圆钢。接地钢筋焊接要求:双面焊搭接长度不小于 55mm,单面焊搭接长度不小于 100mm焊缝厚度不小于 4mm,钢筋间十字交叉时采用 16mm 的 L 型钢筋进行焊接(焊接长度同前)。4二、施工缝、变形缝布置和止水带、盲管设置1、设计要求环向施工缝采用中埋式橡胶止水带 + 外贴式橡胶止水带,纵向施工缝采用中埋式钢 边橡胶止水带...
