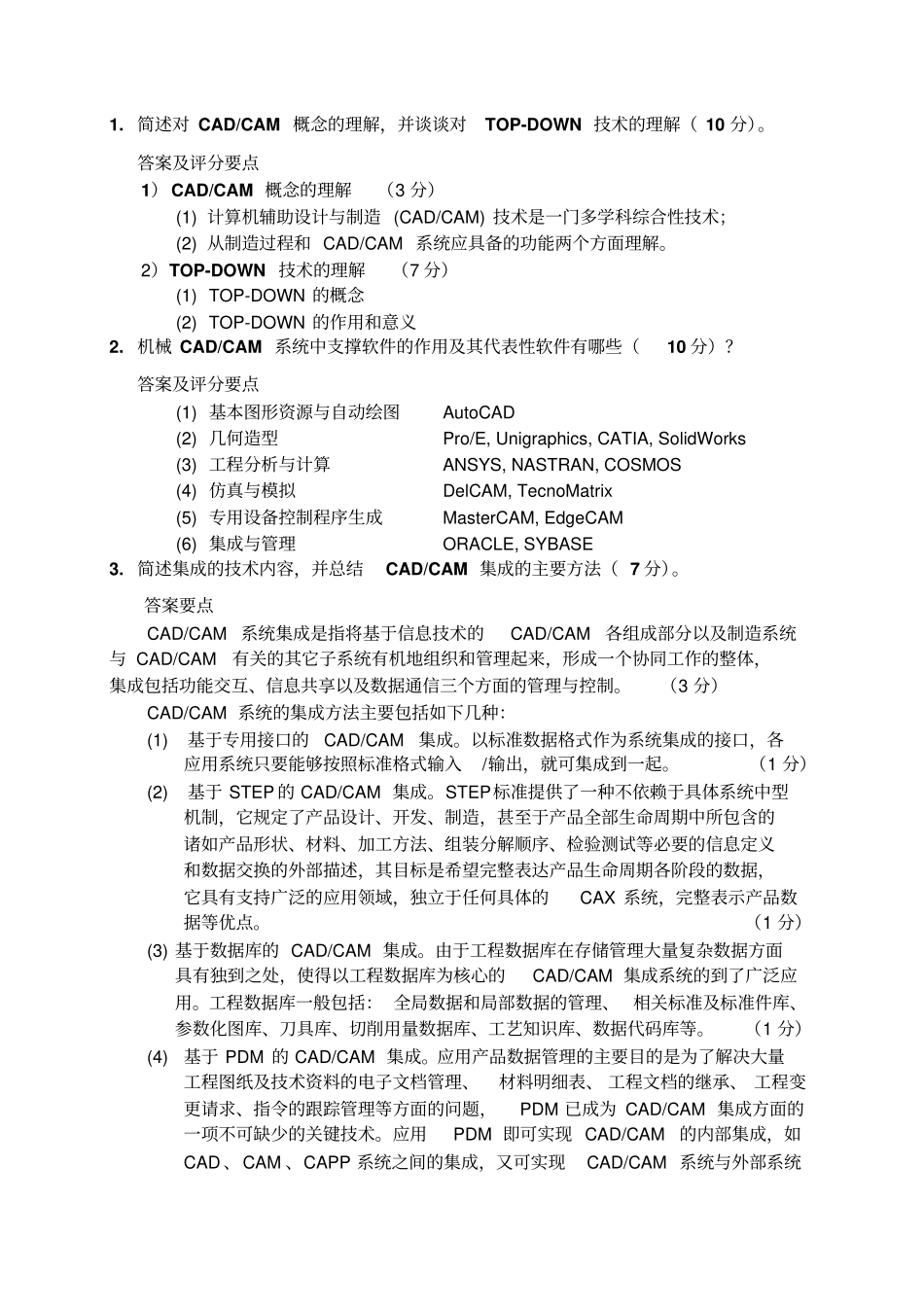

1. 简述对 CAD/CAM 概念的理解，并谈谈对TOP-DOWN 技术的理解（ 10 分）。答案及评分要点1） CAD/CAM 概念的理解（3 分）(1) 计算机辅助设计与制造 (CAD/CAM) 技术是一门多学科综合性技术；(2) 从制造过程和 CAD/CAM 系统应具备的功能两个方面理解。2）TOP-DOWN 技术的理解（7 分）(1) TOP-DOWN 的概念(2) TOP-DOWN 的作用和意义2. 机械 CAD/CAM 系统中支撑软件的作用及其代表性软件有哪些（10 分）？答案及评分要点(1) 基本图形资源与自动绘图AutoCAD (2) 几何造型Pro/E, Unigraphics, CATIA, SolidWorks (3) 工程分析与计算ANSYS, NASTRAN, COSMOS (4) 仿真与模拟DelCAM, TecnoMatrix (5) 专用设备控制程序生成MasterCAM, EdgeCAM (6) 集成与管理ORACLE, SYBASE 3. 简述集成的技术内容，并总结CAD/CAM 集成的主要方法（ 7 分）。答案要点CAD/CAM 系统集成是指将基于信息技术的CAD/CAM各组成部分以及制造系统与 CAD/CAM有关的其它子系统有机地组织和管理起来，形成一个协同工作的整体，集成包括功能交互、信息共享以及数据通信三个方面的管理与控制。（3 分）CAD/CAM 系统的集成方法主要包括如下几种：(1) 基于专用接口的CAD/CAM集成。以标准数据格式作为系统集成的接口，各应用系统只要能够按照标准格式输入/输出，就可集成到一起。（1 分）(2) 基于 STEP 的 CAD/CAM 集成。STEP标准提供了一种不依赖于具体系统中型机制，它规定了产品设计、开发、制造，甚至于产品全部生命周期中所包含的诸如产品形状、材料、加工方法、组装分解顺序、检验测试等必要的信息定义和数据交换的外部描述，其目标是希望完整表达产品生命周期各阶段的数据，它具有支持广泛的应用领域，独立于任何具体的CAX 系统，完整表示产品数据等优点。（1 分）(3) 基于数据库的 CAD/CAM 集成。由于工程数据库在存储管理大量复杂数据方面具有独到之处，使得以工程数据库为核心的CAD/CAM 集成系统的到了广泛应用。工程数据库一般包括： 全局数据和局部数据的管理、 相关标准及标准件库、参数化图库、刀具库、切削用量数据库、工艺知识库、数据代码库等。（1 分）(4)基于 PDM 的 CAD/CAM 集成。应用产品数据管理的主要目的是为了解决大量工程图纸及技术资料的电子文档管理、材料明细表、 工程文档的继承、 工程变更请求、指令的跟踪管理等方面的问题，PDM 已成为 CAD/CAM 集成方面的一项不可缺少的关...
