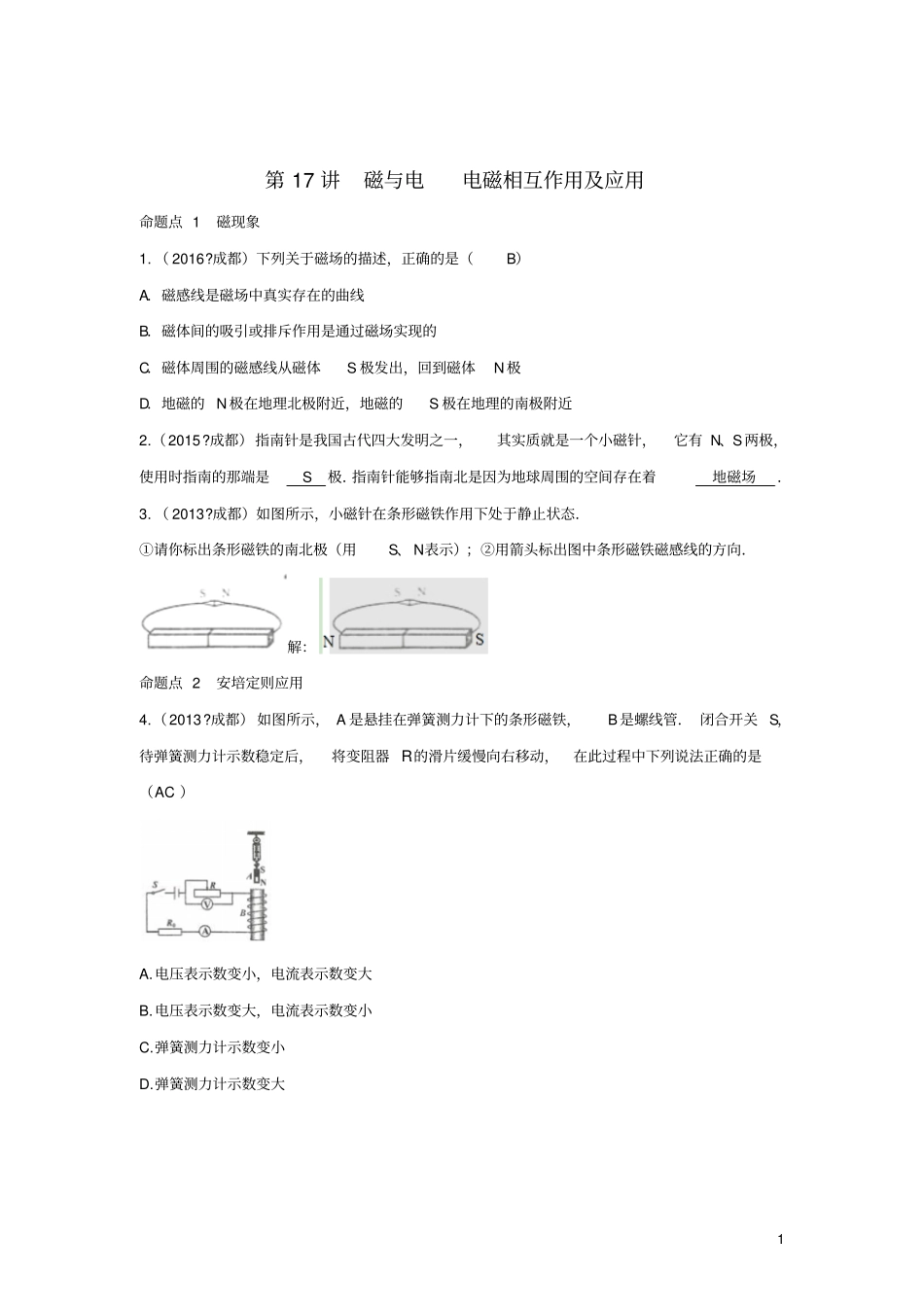

1 第 17 讲磁与电电磁相互作用及应用命题点 1 磁现象1. （ 2016?成都）下列关于磁场的描述，正确的是（B）A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围的磁感线从磁体S 极发出，回到磁体N极D．地磁的 N极在地理北极附近，地磁的S 极在地理的南极附近2.（2015?成都）指南针是我国古代四大发明之一，其实质就是一个小磁针，它有 N、S两极，使用时指南的那端是S 极．指南针能够指南北是因为地球周围的空间存在着地磁场．3. （ 2013?成都）如图所示，小磁针在条形磁铁作用下处于静止状态．①请你标出条形磁铁的南北极（用S、 N表示）；②用箭头标出图中条形磁铁磁感线的方向．解：命题点 2 安培定则应用4.（2013?成都） 如图所示， A 是悬挂在弹簧测力计下的条形磁铁，B是螺线管． 闭合开关 S，待弹簧测力计示数稳定后，将变阻器 R的滑片缓慢向右移动，在此过程中下列说法正确的是（AC ）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.弹簧测力计示数变小D.弹簧测力计示数变大2 5. （ 2014?成都）在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示．图中螺线管的左端为 N 极，小磁针的A端为 S 极．6. （ 2016?成都）一个螺线管和一个小磁针放在桌面上，当开关S1闭合后，小磁计N极转向了右方，如图2 所示，请完成下列要求：①用箭头标出小磁针处的磁感线的方向；②在括号内用“十“﹣”标出电源的正负极．解：7. （ 2015?成都）如图2 所示，开关闭合．①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向．答案：8. （ 2011?成都）标出图中通电螺线管和小磁针的南北极（用“S”和“ N”表示）解：命题点 3 电动机和发电机9. （ 2016?成都）为缓解城市交通压力，近几年成都大力发展有轨交通，几条地铁线路己经开通运行， 同时又在积极投建有轨电车，以取代部分用柴油机作动力的公交车．关于电车和柴油车，下列说法不正确的是（B ）A．电车电动机工作时利用了磁场对电流的作用3 B．电车电动机能够将电能全部转化为机械能C．一般情况下，电车电动机的效率比柴油机的效率高D．电车对环境的污染比柴油车对坏境的污染小10. （2015?成都）如图所示，为发电机的工作原理图，下列说法中正确的是（B ）A．发电机的基本原理是通电导体在磁场中受力的作用B．发电机的基...
