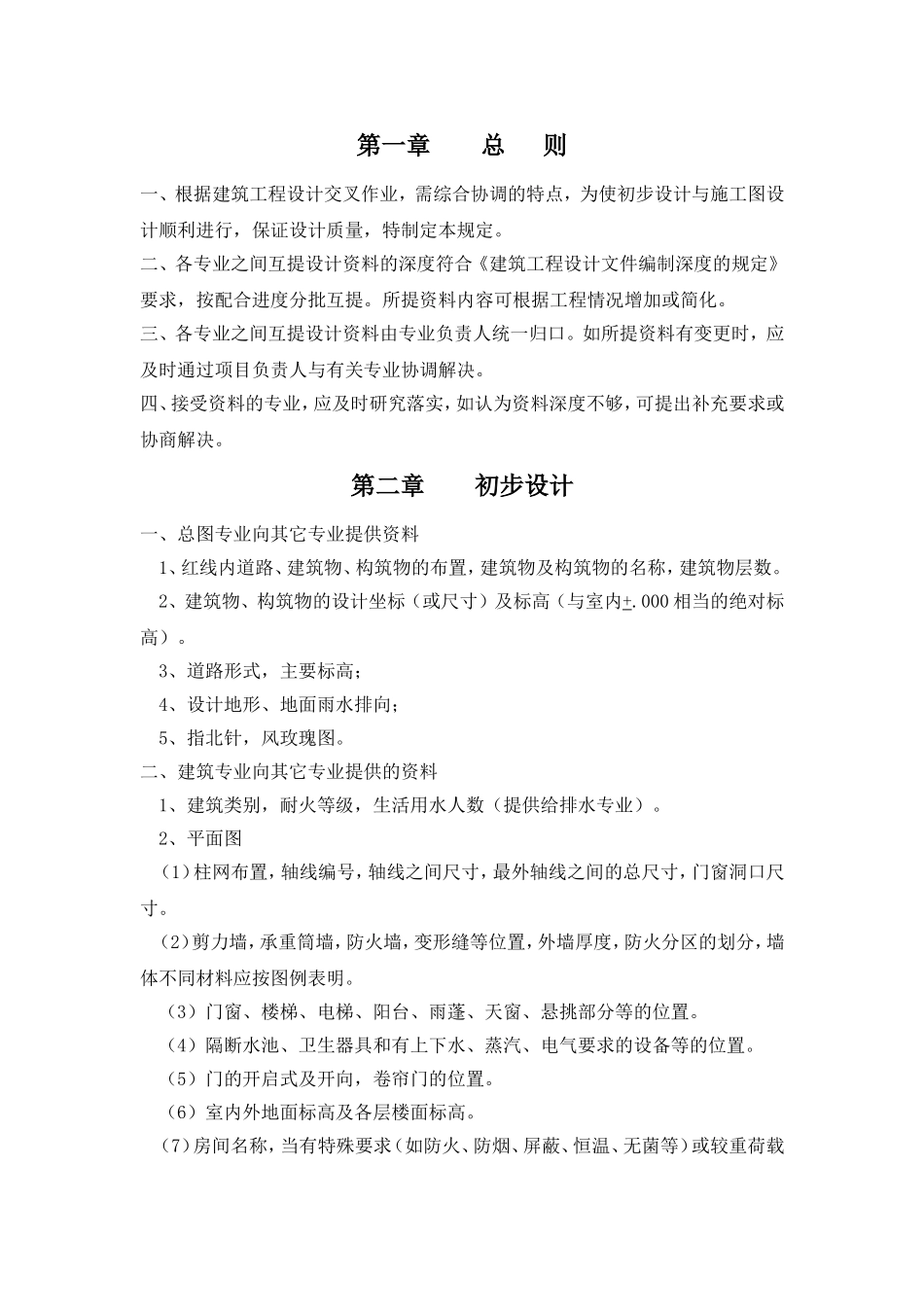

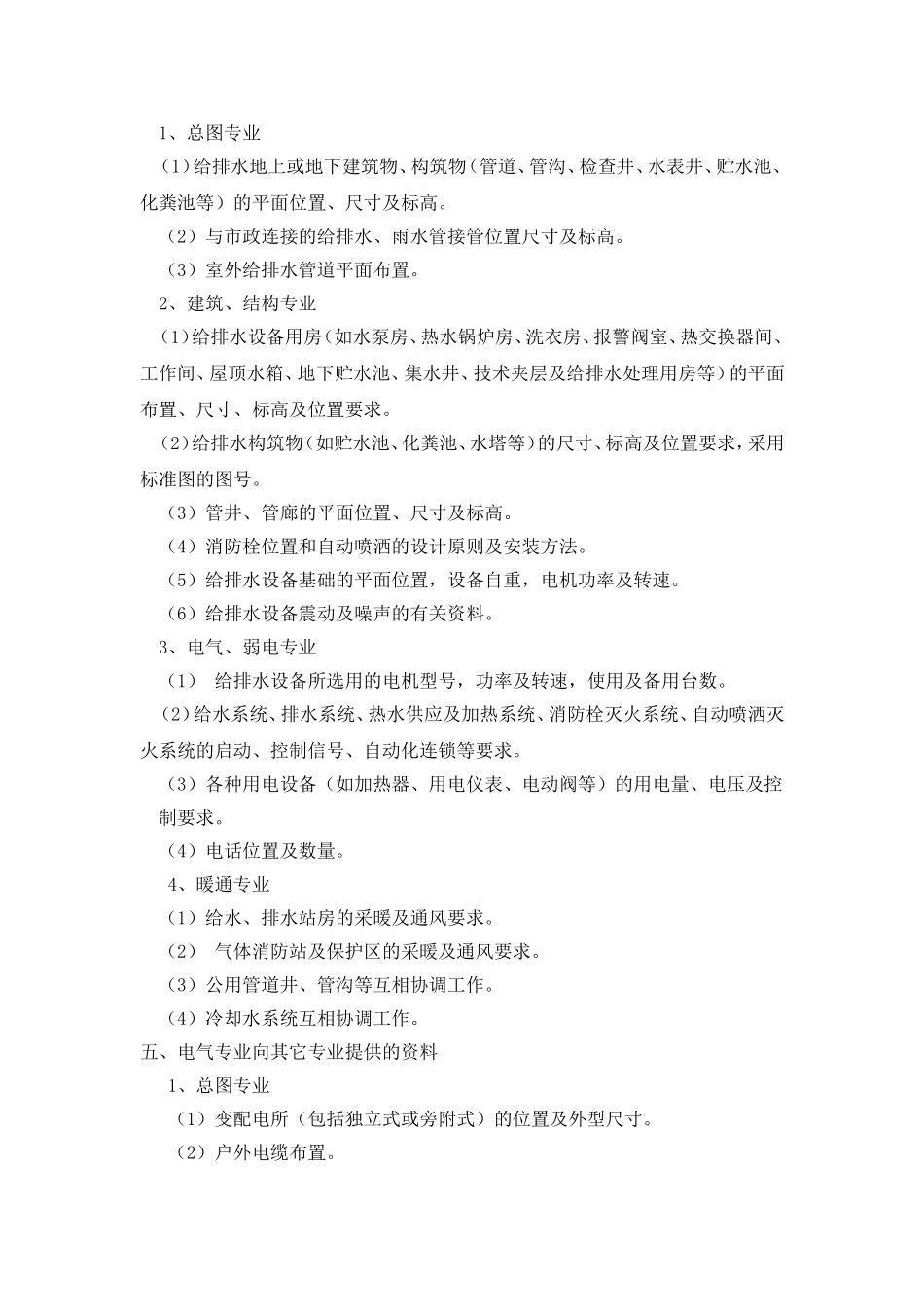

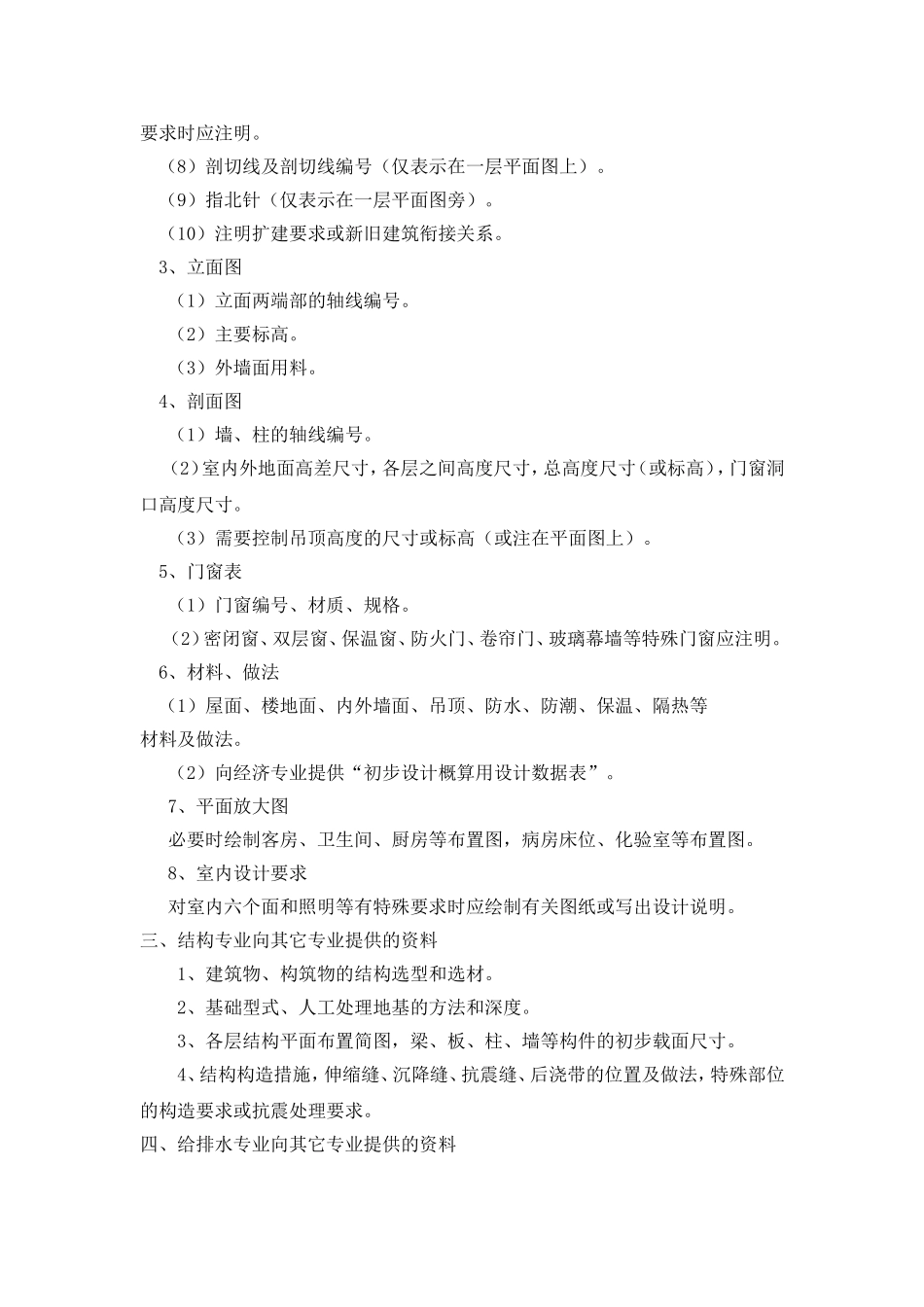

第一章总则一、根据建筑工程设计交叉作业，需综合协调的特点，为使初步设计与施工图设计顺利进行，保证设计质量，特制定本规定。二、各专业之间互提设计资料的深度符合《建筑工程设计文件编制深度的规定》要求，按配合进度分批互提。所提资料内容可根据工程情况增加或简化。三、各专业之间互提设计资料由专业负责人统一归口。如所提资料有变更时，应及时通过项目负责人与有关专业协调解决。四、接受资料的专业，应及时研究落实，如认为资料深度不够，可提出补充要求或协商解决。第二章初步设计一、总图专业向其它专业提供资料1、红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称，建筑物层数。2、建筑物、构筑物的设计坐标（或尺寸）及标高（与室内+.000相当的绝对标高）。3、道路形式，主要标高；4、设计地形、地面雨水排向；5、指北针，风玫瑰图。二、建筑专业向其它专业提供的资料1、建筑类别，耐火等级，生活用水人数（提供给排水专业）。2、平面图（1）柱网布置，轴线编号，轴线之间尺寸，最外轴线之间的总尺寸，门窗洞口尺寸。（2）剪力墙，承重筒墙，防火墙，变形缝等位置，外墙厚度，防火分区的划分，墙体不同材料应按图例表明。（3）门窗、楼梯、电梯、阳台、雨蓬、天窗、悬挑部分等的位置。（4）隔断水池、卫生器具和有上下水、蒸汽、电气要求的设备等的位置。（5）门的开启式及开向，卷帘门的位置。（6）室内外地面标高及各层楼面标高。（7）房间名称，当有特殊要求（如防火、防烟、屏蔽、恒温、无菌等）或较重荷载要求时应注明。（8）剖切线及剖切线编号（仅表示在一层平面图上）。（9）指北针（仅表示在一层平面图旁）。（10）注明扩建要求或新旧建筑衔接关系。3、立面图（1）立面两端部的轴线编号。（2）主要标高。（3）外墙面用料。4、剖面图（1）墙、柱的轴线编号。（2）室内外地面高差尺寸，各层之间高度尺寸，总高度尺寸（或标高），门窗洞口高度尺寸。（3）需要控制吊顶高度的尺寸或标高（或注在平面图上）。5、门窗表（1）门窗编号、材质、规格。（2）密闭窗、双层窗、保温窗、防火门、卷帘门、玻璃幕墙等特殊门窗应注明。6、材料、做法（1）屋面、楼地面、内外墙面、吊顶、防水、防潮、保温、隔热等材料及做法。（2）向经济专业提供“初步设计概算用设计数据表”。7、平面放大图必要时绘制客房、卫生间、厨房等布置图，病房床位、化验室等布置图。8、室内设计要求对室内六个面和照明等有特殊要求时应绘制有关图纸或写出设计说明。三、结构专业向其它专业提供的资料1、建筑物、构筑物的结构选型和选材。2、基础型式、人工处理地基的方法和深度。3、各层结构平面布置简图，梁、板、柱、墙等构件的初步载面尺寸。4、结构构造措施，伸缩缝、沉降缝、抗震缝、后浇带的位置及做法，特殊部位的构造要求或抗震处理要求。四、给排水专业向其它专业提供的资料1、总图专业（1）给排水地上或地下建筑物、构筑物（管道、管沟、检查井、水表井、贮水池、化粪池等）的平面位置、尺寸及标高。（2）与市政连接的给排水、雨水管接管位置尺寸及标高。（3）室外给排水管道平面布置。2、建筑、结构专业（1）给排水设备用房（如水泵房、热水锅炉房、洗衣房、报警阀室、热交换器间、工作间、屋顶水箱、地下贮水池、集水井、技术夹层及给排水处理用房等）的平面布置、尺寸、标高及位置要求。（2）给排水构筑物（如贮水池、化粪池、水塔等）的尺寸、标高及位置要求，采用标准图的图号。（3）管井、管廊的平面位置、尺寸及标高。（4）消防栓位置和自动喷洒的设计原则及安装方法。（5）给排水设备基础的平面位置，设备自重，电机功率及转速。（6）给排水设备震动及噪声的有关资料。3、电气、弱电专业（1）给排水设备所选用的电机型号，功率及转速，使用及备用台数。（2）给水系统、排水系统、热水供应及加热系统、消防栓灭火系统、自动喷洒灭火系统的启动、控制信号、自动化连锁等要求。（3）各种用电设备（如加热器、用电仪表、电动阀等）的用电量、电压及控制要求。（4）电话位置及数量。4、暖通专业（1）给水、排水站房的采暖及通风要求。（2）气体消防站及保护区的采暖及通风...
