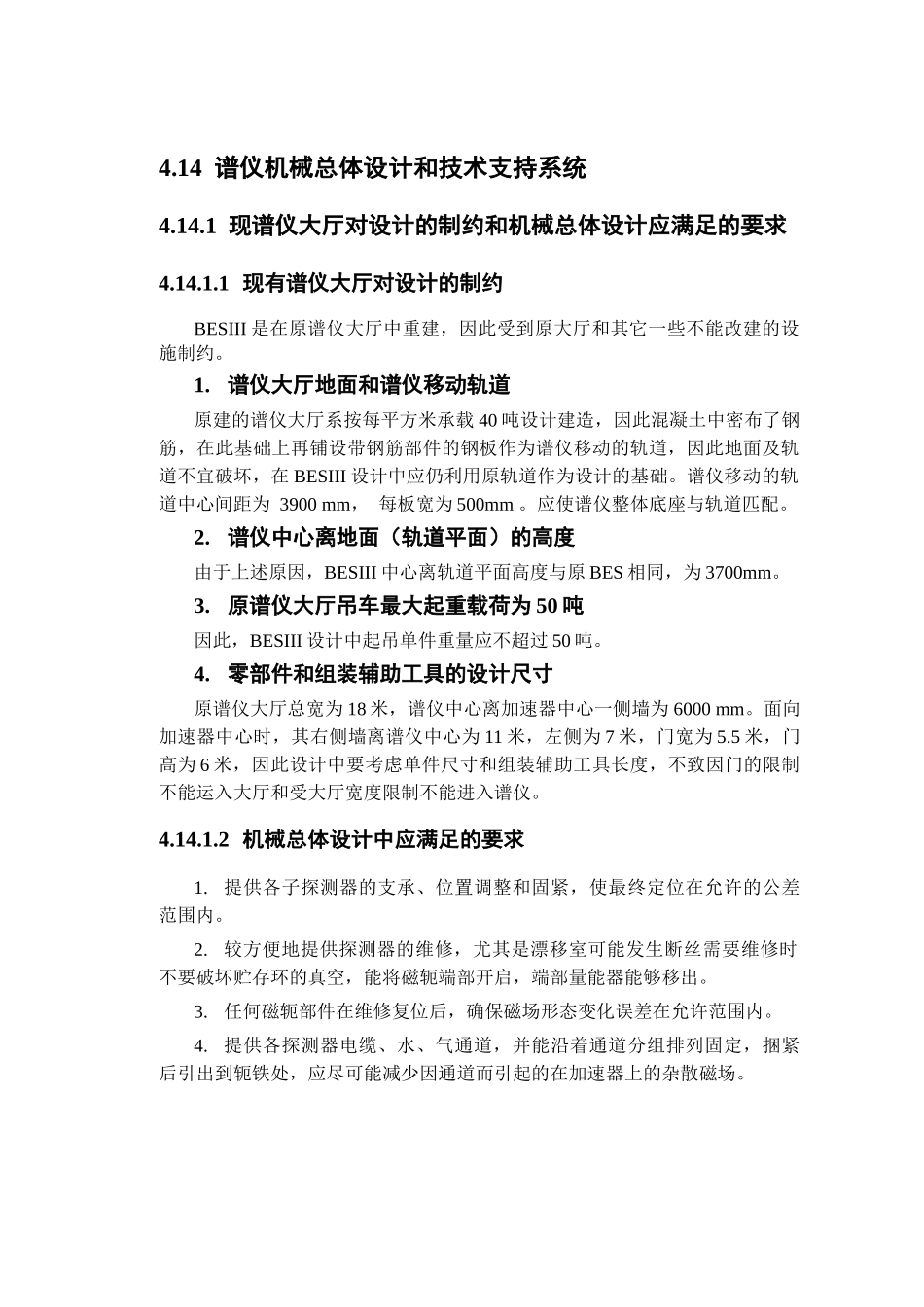

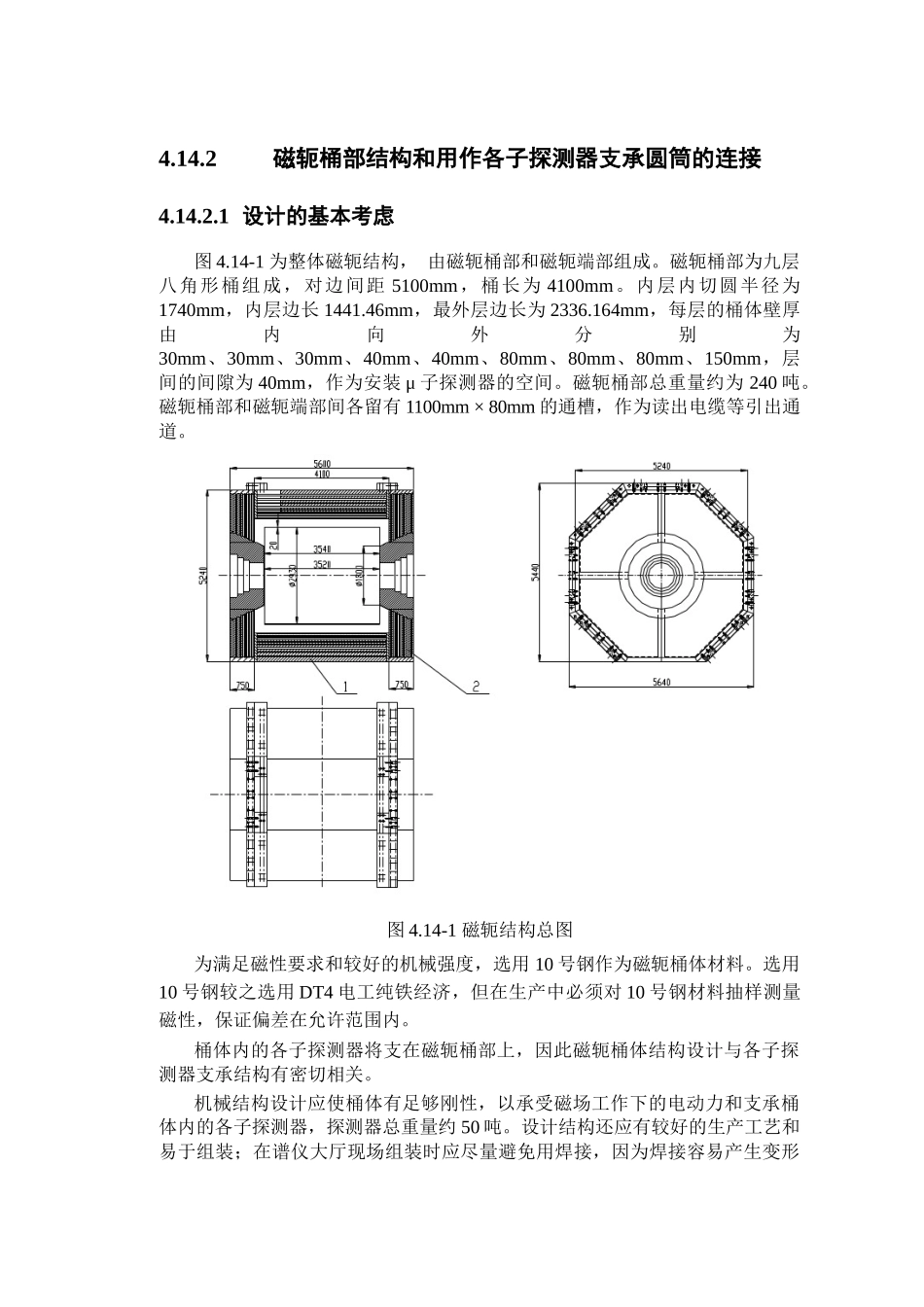

4.14 谱仪机械总体设计和技术支持系统4.14.1 现谱仪大厅对设计的制约和机械总体设计应满足的要求4.14.1.1 现有谱仪大厅对设计的制约BESIII 是在原谱仪大厅中重建，因此受到原大厅和其它一些不能改建的设施制约。1.谱仪大厅地面和谱仪移动轨道原建的谱仪大厅系按每平方米承载 40 吨设计建造，因此混凝土中密布了钢筋，在此基础上再铺设带钢筋部件的钢板作为谱仪移动的轨道，因此地面及轨道不宜破坏，在 BESIII 设计中应仍利用原轨道作为设计的基础。谱仪移动的轨道中心间距为 3900 mm， 每板宽为 500mm 。应使谱仪整体底座与轨道匹配。2.谱仪中心离地面（轨道平面）的高度由于上述原因，BESIII 中心离轨道平面高度与原 BES 相同，为 3700mm。3.原谱仪大厅吊车最大起重载荷为 50 吨因此，BESIII 设计中起吊单件重量应不超过 50 吨。4.零部件和组装辅助工具的设计尺寸原谱仪大厅总宽为 18 米，谱仪中心离加速器中心一侧墙为 6000 mm。面向加速器中心时，其右侧墙离谱仪中心为 11 米，左侧为 7 米，门宽为 5.5 米，门高为 6 米，因此设计中要考虑单件尺寸和组装辅助工具长度，不致因门的限制不能运入大厅和受大厅宽度限制不能进入谱仪。4.14.1.2 机械总体设计中应满足的要求1.提供各子探测器的支承、位置调整和固紧，使最终定位在允许的公差范围内。2.较方便地提供探测器的维修，尤其是漂移室可能发生断丝需要维修时不要破坏贮存环的真空，能将磁轭端部开启，端部量能器能够移出。3.任何磁轭部件在维修复位后，确保磁场形态变化误差在允许范围内。4.提供各探测器电缆、水、气通道，并能沿着通道分组排列固定，捆紧后引出到轭铁处，应尽可能减少因通道而引起的在加速器上的杂散磁场。4.14.2磁轭桶部结构和用作各子探测器支承圆筒的连接4.14.2.1 设计的基本考虑图 4.14-1 为整体磁轭结构， 由磁轭桶部和磁轭端部组成。磁轭桶部为九层八角形桶组成，对边间距 5100mm，桶长为 4100mm。内层内切圆半径为1740mm，内层边长 1441.46mm，最外层边长为 2336.164mm，每层的桶体壁厚由内向外分别为30mm、30mm、30mm、40mm、40mm、80mm、80mm、80mm、150mm，层间的间隙为 40mm，作为安装 μ 子探测器的空间。磁轭桶部总重量约为 240 吨。磁轭桶部和磁轭端部间各留有 1100mm × 80mm 的通槽，作为读出电缆等引出通道。图 4.14-1 磁轭结构总图为满足磁性要求和较好的机械强度，选用 10 号钢作为磁轭桶体材料...
