XXXX湖南中级职称之建筑识图和建筑材料笔记VIP免费

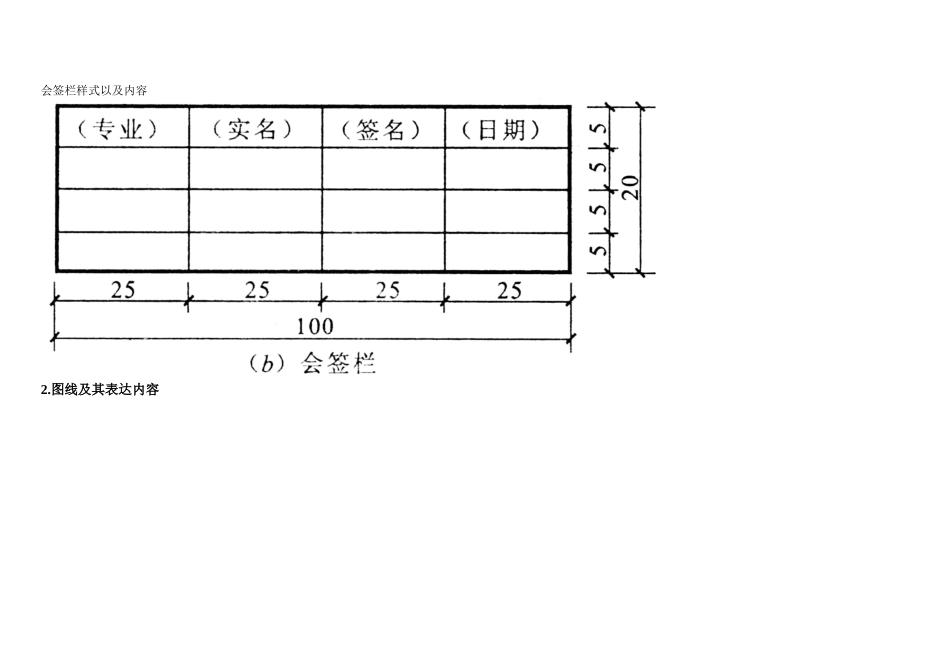

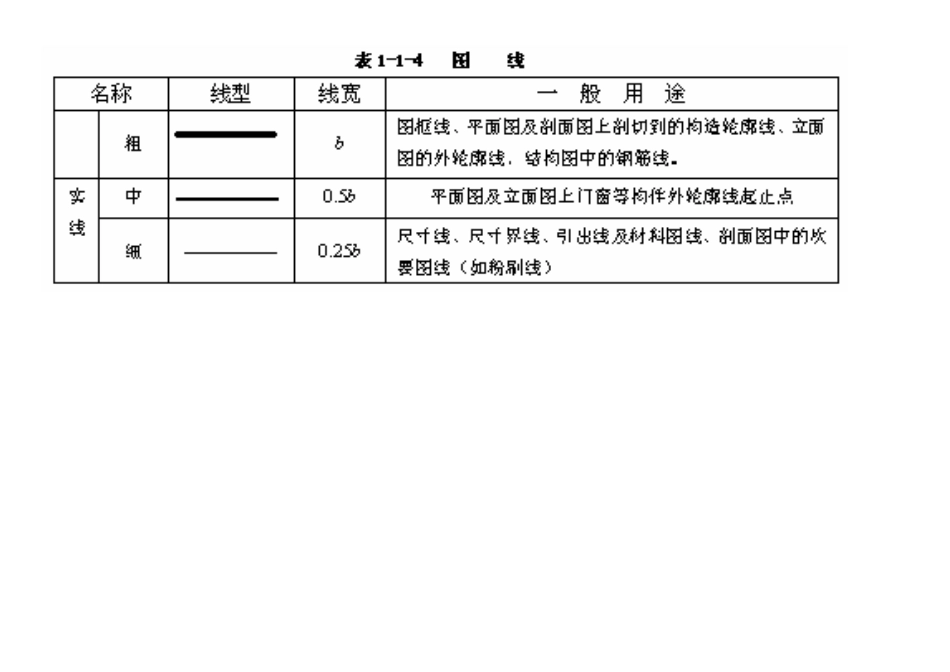

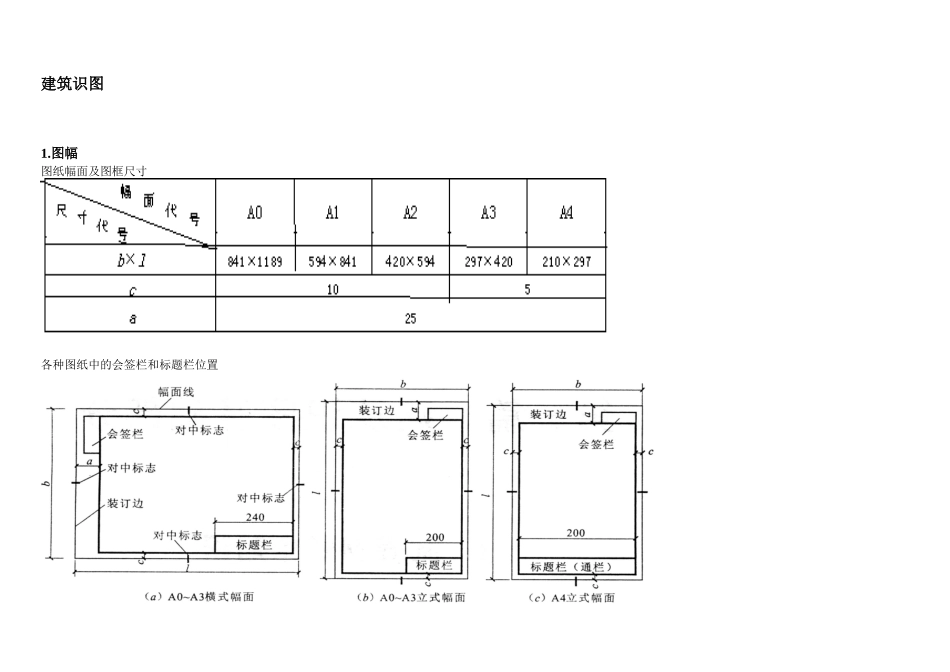

建筑识图1.图幅图纸幅面及图框尺寸各种图纸中的会签栏和标题栏位置会签栏样式以及内容2.图线及其表达内容虚线粗b地下建筑物或构筑物的位置线等中0.5b房屋地下的通道、地沟等位置线细0.25b房屋地上部分未剖切到亦看不到的构件（如高窗）位置线、搁板位置、拟扩建部分的范围等。单点长画线粗b结构平面图中梁、屋架的位置线中0.5b平面图中的吊车轨道线等细0.25b中心线、对称线、定位轴线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线3.比例比例：指图形大小与物体实际大小之比。图样的比例是指图形与实物相应要素的线性尺寸之比。比例的大小是指其比值的大小。如 1：50 大于 l：100。比例通常注写在图名的右方，与文字的基准线应取平，字高比图名小一号或两号。4.尺寸标注尺寸的组成由尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成。5.投影的分类及概念投影法分为两大类：中心投影法和平行投投影法。5.1 中心投影法：投影线由一点放射出来的投影方法。中心投影法不能正确地度量出物体的尺寸大小。5.2 平行投影法：当投影中心离开物体无限远时，投影线可看作是相互平行的，投影线为相互平行的投影方法，称为平行投影法。平行投影法有两种：① 正投影法：投影线相互平行且垂直于投影面的投影法。又叫直角投影法。虚线表示不在投影面的形状。用正投影法画出的物体图形，称为正投影图。正投影图虽然直观性差些，但能反映物体的真实形状和大小，度量性好，作图简便，为工程制图中经常采用的一种主要图示方法。② 斜投影法：投影线相互平行，但倾斜于投影面的投影方法。这种投影方法，一般在轴测投影时应用。6.三面投影体系中形体长宽高的确定首先确定形体的正面（通常选择形体有特征的一面作为正面），此时形体左右两侧面之间的距离称为长度，前后两面之间的距离称为宽度，上下两面之间的距离称为高度。H 面：水平投影面。表示形体的长和宽。V 面：正面投影面。表示形体的长和高。W 面：侧面投影面。表示形体的宽和高。7.投影面平行线空间位置：平行于一个投影面，倾斜于另两个投影面的直线，称为投影面平行线。投影面平行线分为三种：水平线、正平线和侧平线。水平线：平行于 H 面，倾斜于 V、W 面的直线。正平线：平行于 V 面，倾斜于 H、W 面的直线。侧平线：平行于 W 面，倾斜于 H、V 面的直线。8.投影面垂直线空间位...
