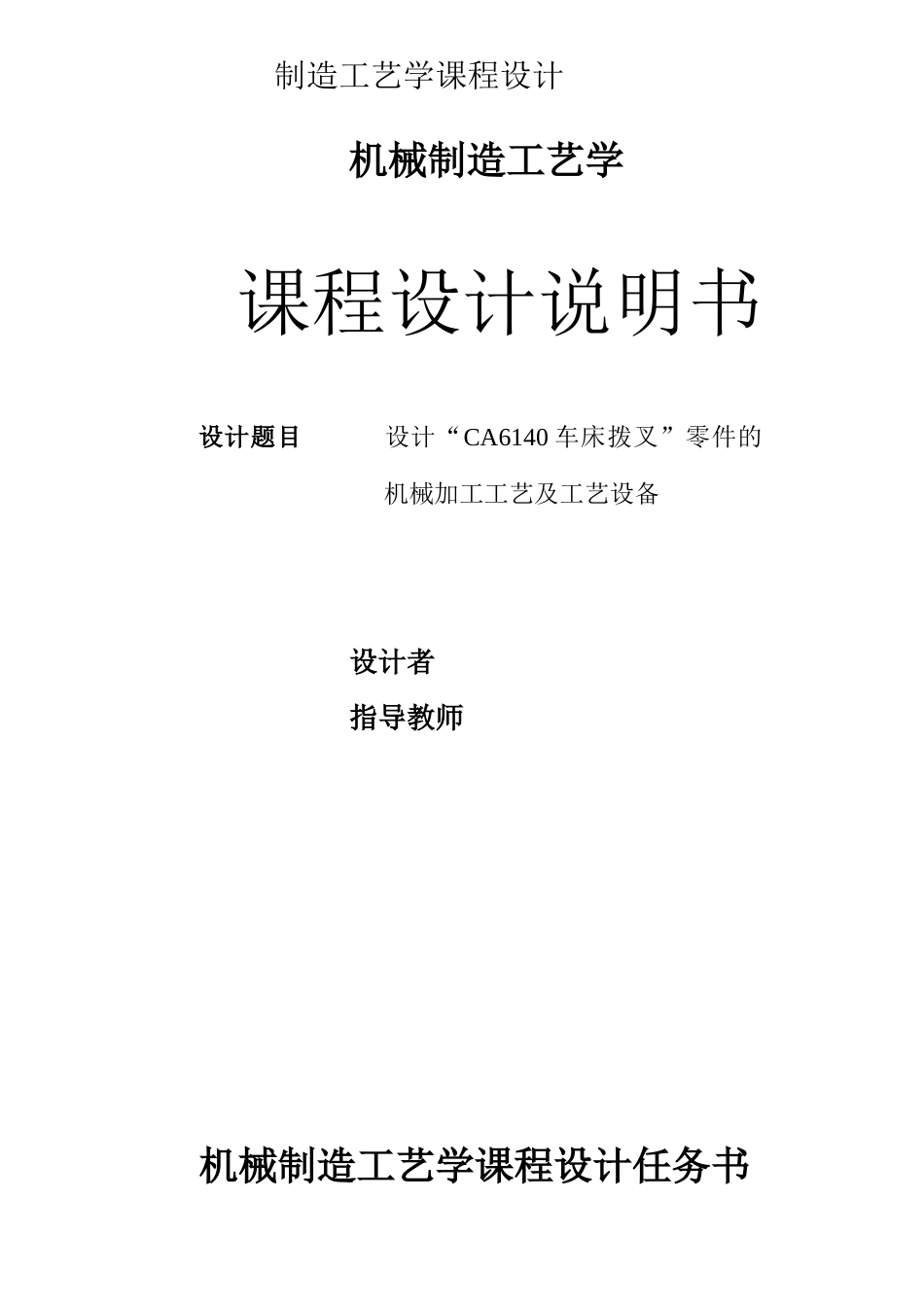

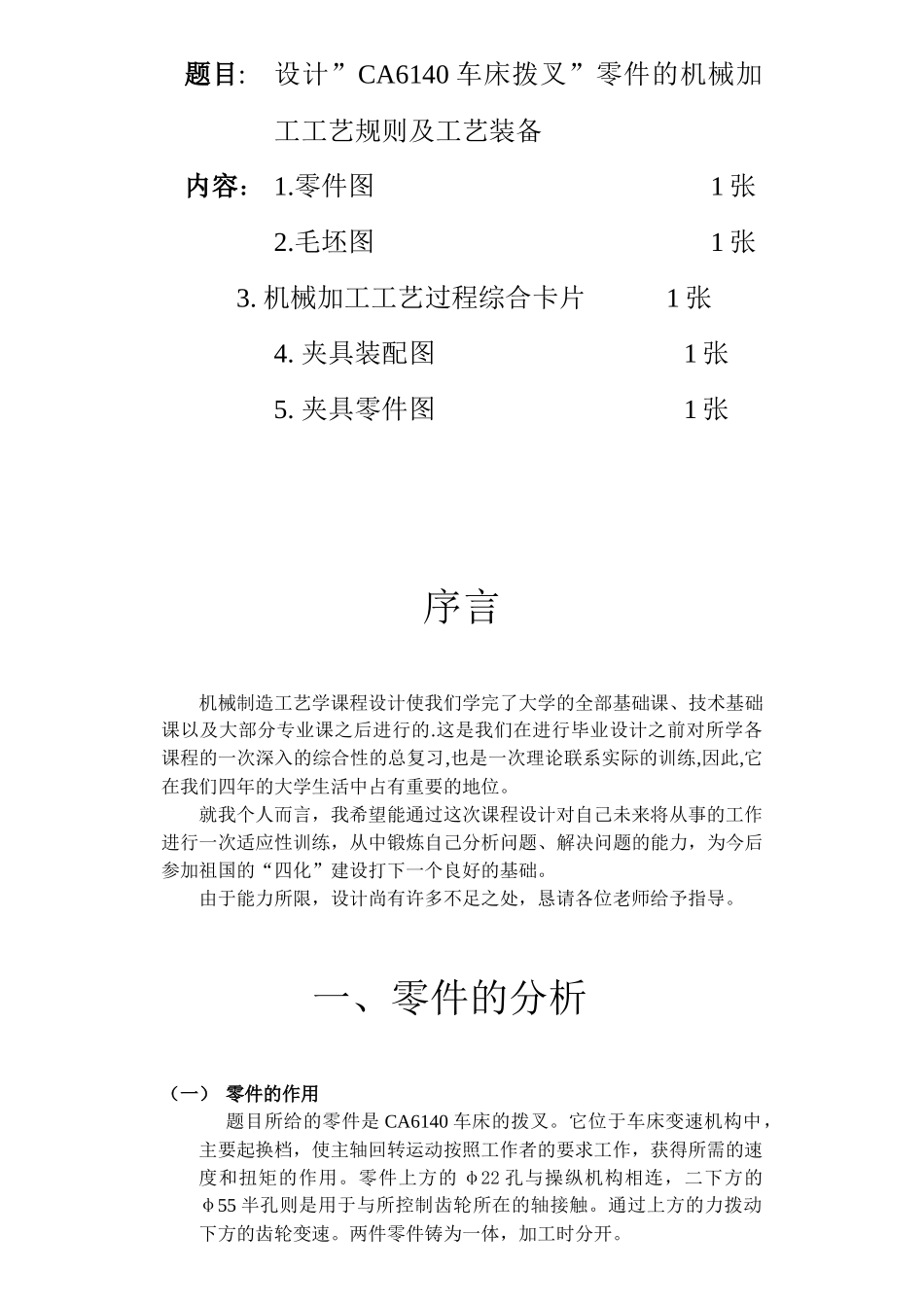

制造工艺学课程设计机械制造工艺学课程设计说明书设计题目 设计“CA6140 车床拨叉”零件的机械加工工艺及工艺设备设计者 指导教师 机械制造工艺学课程设计任务书题目: 设计”CA6140 车床拨叉”零件的机械加工工艺规则及工艺装备内容： 1.零件图 1 张 2.毛坯图 1 张 3. 机械加工工艺过程综合卡片 1 张 4. 夹具装配图 1 张 5. 夹具零件图 1 张 序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。一、零件的分析（一） 零件的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的 φ22 孔与操纵机构相连，二下方的φ55 半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。（二） 零件的工艺分析零件的材料为 HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.小头孔以及与此孔相通的的锥孔、螺纹孔2.大头半圆孔3.拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为 0.07mm，小头孔上端面与其中心线的垂直度误差为 0.05mm。由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。二 确定生产类型 已知此拨叉零件的生产纲领为 10000 件/年，零件的质量是 1.0Kg/个，查《机械制造工艺及设备设计指导手册》321 页表 15-2，可确定该拨叉生产类型为大批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。三 确定毛坯1 确定毛坯种类：...
