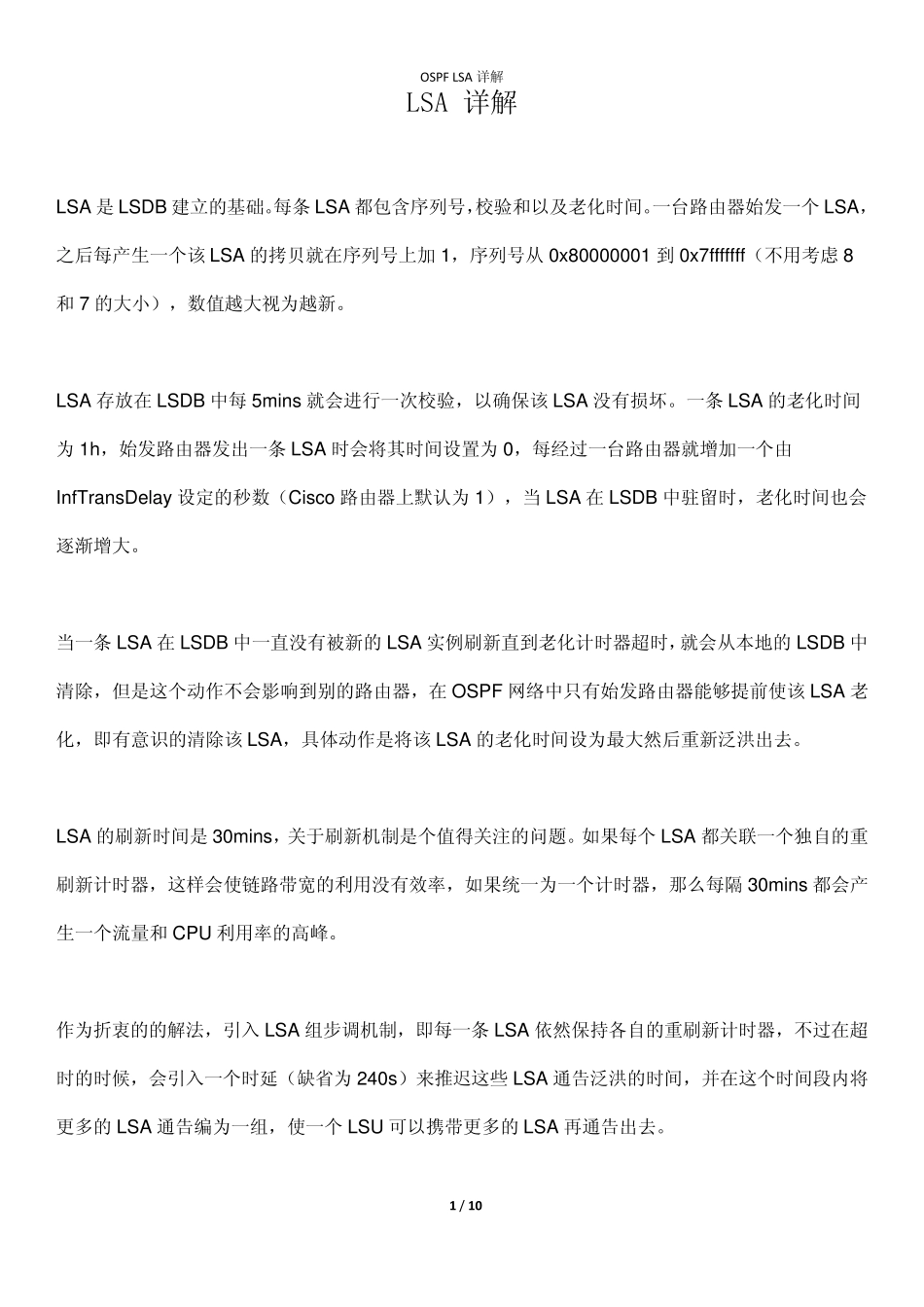

OSPF LSA 详解 1 / 10 LSA 详解 LSA 是LSDB 建立的基础。每条 LSA 都包含序列号，校验和以及老化时间。一台路由器始发一个 LSA，之后每产生一个该 LSA 的拷贝就在序列号上加 1，序列号从 0x 80000001 到 0x 7fffffff（不用考虑 8和 7 的大小），数值越大视为越新。 LSA 存放在 LSDB 中每 5mins 就会进行一次校验，以确保该 LSA 没有损坏。一条 LSA 的老化时间为 1h，始发路由器发出一条 LSA 时会将其时间设置为 0，每经过一台路由器就增加一个由InfTrans Delay 设定的秒数（Cis co 路由器上默认为 1），当 LSA 在 LSDB 中驻留时，老化时间也会逐渐增大。 当一条 LSA 在 LSDB 中一直没有被新的LSA 实例刷新直到老化计时器超时，就会从本地的LSDB 中清除，但是这个动作不会影响到别的路由器，在 OSPF 网络中只有始发路由器能够提前使该 LSA 老化，即有意识的清除该 LSA，具体动作是将该 LSA 的老化时间设为最大然后重新泛洪出去。 LSA 的刷新时间是30mins ，关于刷新机制是个值得关注的问题。如果每个 LSA 都关联一个独自的重刷新计时器，这样会使链路带宽的利用没有效率，如果统一为一个计时器，那么每隔30mins 都会产生一个流量和 CPU 利用率的高峰。 作为折衷的的解法 ，引 入 LSA 组 步 调 机制，即每一条 LSA 依 然保持 各 自的重刷新计时器，不过在超时的时候 ，会引 入 一个时延 （缺 省 为 240s ）来 推 迟 这些 LSA 通 告 泛洪的时间，并 在这个时间段 内 将更 多 的LSA 通 告 编 为一组 ，使一个 LSU 可 以携 带更 多 的LSA 再 通 告 出去。 OSPF LSA 详解 2 / 10 如果LSDB 非常大，那么减小这个时延会比较好，而如果LSDB 较小的话，增大这个时延会更有效率，该组步调计时器的范围从10 到1800s。 每一个LSA 都必须要得到接收路由器的确认，确认分为显式确认和隐式确认两种，显示确认就是用LSAck 给予回应，LSAck 中只含有该LSA 的头部，因为这样就足够了；而隐式确认是发送包含该LSA拷贝的数据包给始发路由器，当邻居路由器收到该LSA，又刚好要向始发路由器发送自己的LSU 的时候，隐式确认就显得很方便。 在 OSPF 的Hello，DBD 和 LSA 中都有一个Option 字段，即可选字段。下面重点说一下 LSA 中的一些位： DN 位，用于基于 MPLS 的三层 VPN 技术。当一条路由通过 OSPF 从某个客...
