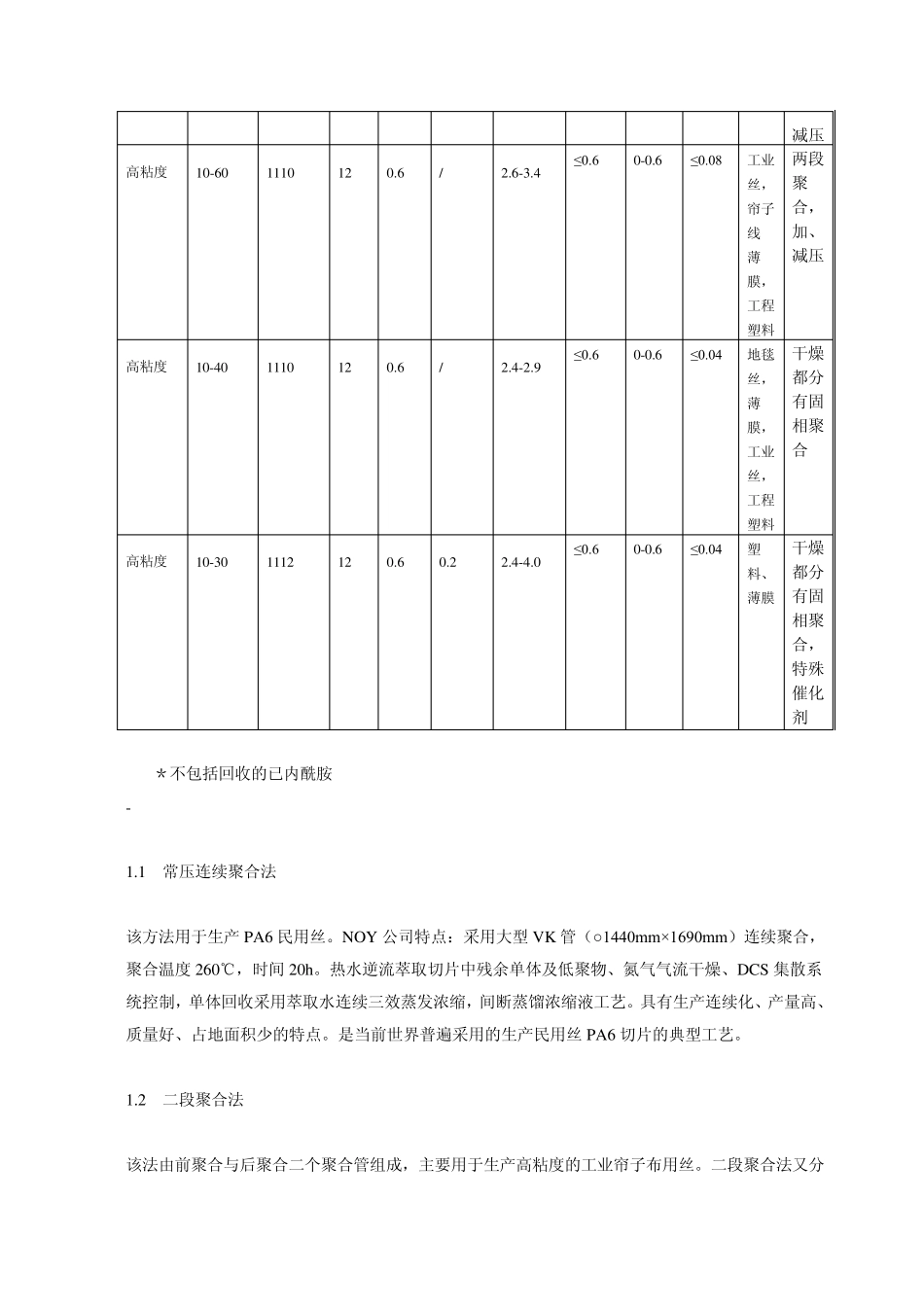

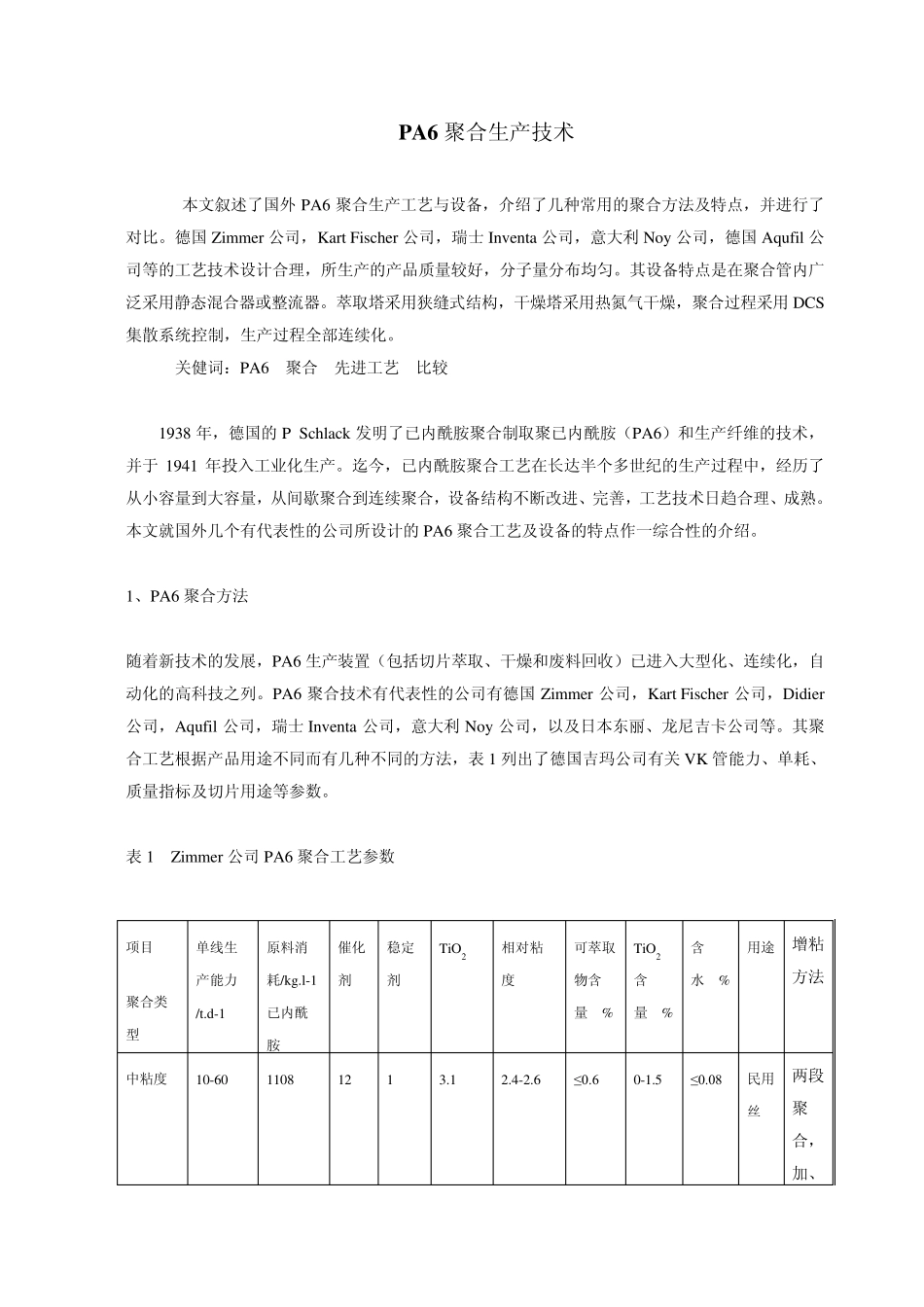

PA6 聚合生产技术 本文叙述了国外 PA6 聚合生产工艺与设备，介绍了几种常用的聚合方法及特点，并进行了对比。德国 Zimmer 公司，Kart Fischer 公司，瑞士 Inv enta 公司，意大利 Noy 公司，德国 Aqu fil 公司等的工艺技术设计合理，所生产的产品质量较好，分子量分布均匀。其设备特点是在聚合管内广泛采用静态混合器或整流器。萃取塔采用狭缝式结构，干燥塔采用热氮气干燥，聚合过程采用 DCS集散系统控制，生产过程全部连续化。 关健词：PA6 聚合 先进工艺 比较 1938 年，德国的 P Schlack 发明了已内酰胺聚合制取聚已内酰胺（PA6）和生产纤维的技术，并于 1941 年投入工业化生产。迄今，已内酰胺聚合工艺在长达半个多世纪的生产过程中，经历了从小容量到大容量，从间歇聚合到连续聚合，设备结构不断改进、完善，工艺技术日趋合理、成熟。本文就国外几个有代表性的公司所设计的 PA6 聚合工艺及设备的特点作一综合性的介绍。 1、PA6 聚合方法 随着新技术的发展，PA6 生产装置（包括切片萃取、干燥和废料回收）已进入大型化、连续化，自动化的高科技之列。PA6 聚合技术有代表性的公司有德国 Zimmer 公司，Kart Fischer 公司，Didier公司，Aqu fil 公司，瑞士 Inv enta 公司，意大利 Noy 公司，以及日本东丽、龙尼吉卡公司等。其聚合工艺根据产品用途不同而有几种不同的方法，表 1 列出了德国吉玛公司有关 VK 管能力、单耗、质量指标及切片用途等参数。 表 1 Zimmer 公司 PA6 聚合工艺参数 项目 聚合类型 单线生产能力/t.d-1 原料消耗/kg.l-1已内酰胺 催化剂 稳定剂 TiO2 相对粘度 可萃取物含量 % TiO2含量 % 含水 % 用途 增粘方法 中粘度 10-60 1108 12 1 3.1 2.4-2.6 ≤0.6 0-1.5 ≤0.08 民用丝 两段聚合，加、减压 高粘度 10-60 1110 12 0.6 / 2.6-3.4 ≤0.6 0-0.6 ≤0.08 工业丝，帘子线 薄膜，工程塑料 两段聚合，加、减压 高粘度 10-40 1110 12 0.6 / 2.4-2.9 ≤0.6 0-0.6 ≤0.04 地毯丝，薄膜，工业丝，工程塑料 干燥都分有固相聚合 高粘度 10-30 1112 12 0.6 0.2 2.4-4.0 ≤0.6 0-0.6 ≤0.04 塑料、薄膜 干燥都分有固相聚合，特殊催化剂 ＊不包括回收的已内酰胺 - 1.1 常压连续聚合法 该方法用于生产PA6 民用丝。NOY 公司特点：采用大型VK 管（○1440mm×1690mm）连续聚合，聚合温度260℃，时间 20h。热...
