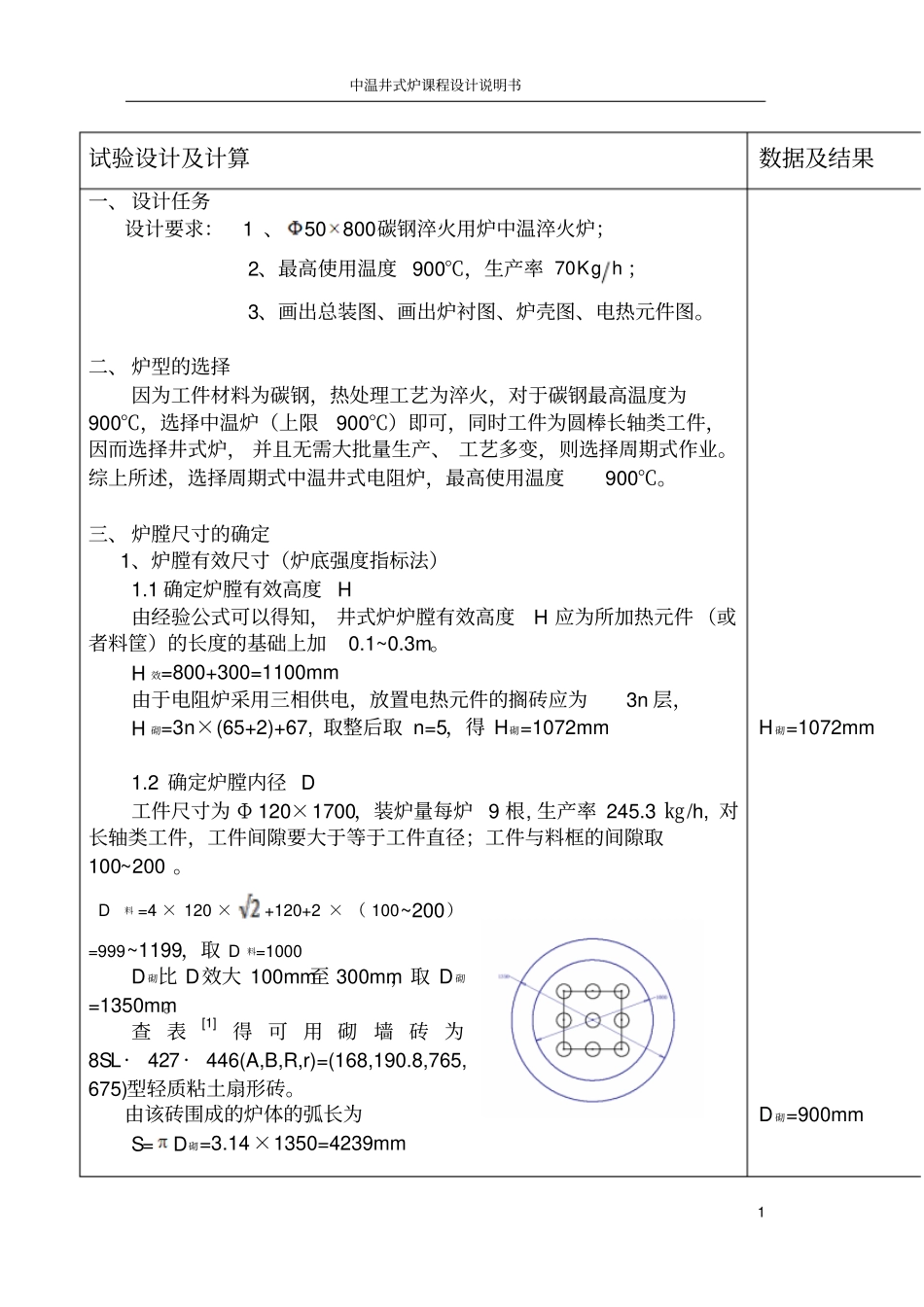

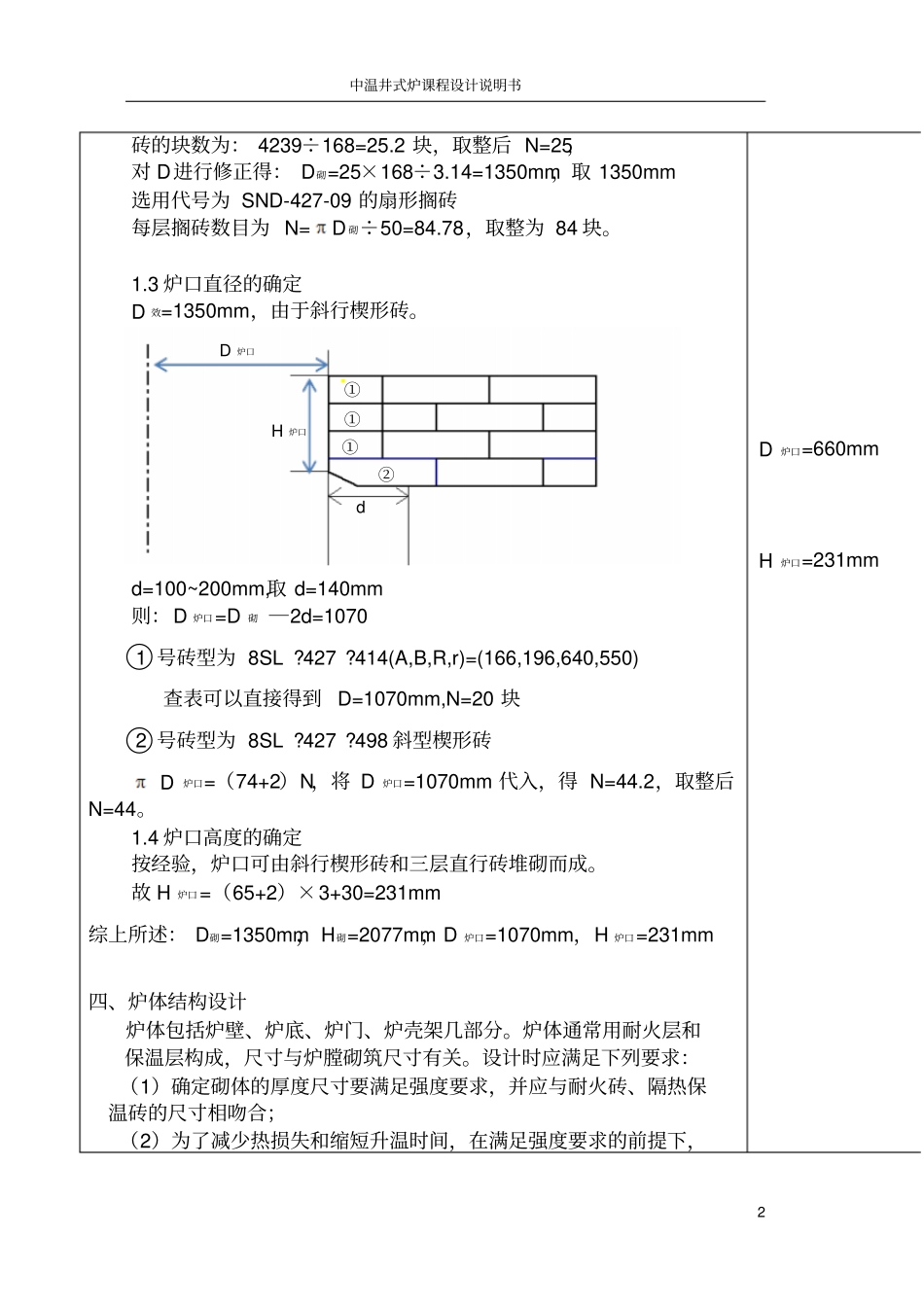

中温井式炉课程设计说明书1 试验设计及计算数据及结果一、 设计任务设计要求： 1 、50800碳钢淬火用炉中温淬火炉；2、最高使用温度 900℃，生产率 70g hK；3、画出总装图、画出炉衬图、炉壳图、电热元件图。二、 炉型的选择因为工件材料为碳钢，热处理工艺为淬火，对于碳钢最高温度为900℃，选择中温炉（上限900℃）即可，同时工件为圆棒长轴类工件，因而选择井式炉， 并且无需大批量生产、 工艺多变，则选择周期式作业。综上所述，选择周期式中温井式电阻炉，最高使用温度900℃。三、 炉膛尺寸的确定1、炉膛有效尺寸（炉底强度指标法）1.1 确定炉膛有效高度 H 由经验公式可以得知， 井式炉炉膛有效高度H 应为所加热元件 （或者料筐）的长度的基础上加0.1~0.3m。H 效=800+300=1100mm 由于电阻炉采用三相供电，放置电热元件的搁砖应为3n 层，H 砌=3n×(65+2)+67, 取整后取 n=5，得 H砌=1072mm1.2 确定炉膛内径 D 工件尺寸为 Φ 120×1700，装炉量每炉 9 根, 生产率 245.3 ㎏/h, 对长轴类工件，工件间隙要大于等于工件直径；工件与料框的间隙取100~200 。D料 =4 × 120 ×+120+2 × （ 100~200）=999~1199，取 D 料=1000 D 砌比 D效大 100mm至 300mm，取 D 砌=1350mm。查 表[1]得 可 用 砌墙 砖 为8SL·427 ·446(A,B,R,r)=(168,190.8,765,675)型轻质粘土扇形砖。由该砖围成的炉体的弧长为S=D砌=3.14×1350=4239mm H 砌=1072mmD 砌=900mm 中温井式炉课程设计说明书2 砖的块数为： 4239÷168=25.2 块，取整后 N=25，对 D进行修正得： D砌=25×168÷3.14=1350mm，取 1350mm 选用代号为 SND-427-09 的扇形搁砖每层搁砖数目为 N=D 砌÷50=84.78，取整为 84 块。1.3 炉口直径的确定D 效=1350mm，由于斜行楔形砖。d=100~200mm,取 d=140mm 则：D 炉口=D 砌 ―2d=1070 ○1 号砖型为 8SL ?427 ?414(A,B,R,r)=(166,196,640,550) 查表可以直接得到 D=1070mm,N=20 块○2 号砖型为 8SL ?427 ?498 斜型楔形砖D炉口=（74+2）N，将 D 炉口=1070mm 代入，得 N=44.2，取整后N=44。1.4 炉口高度的确定按经验，炉口可由斜行楔形砖和三层直行砖堆砌而成。故 H 炉口=（65+2）×3+30=231mm 综上所述： D砌=1350mm，H砌=2077mm，D 炉口=1070mm，H 炉口=231mm 四、炉体结构设计炉体包括炉壁、炉底、炉门、炉壳架几部分。炉体通常用耐火层和保温层构成，尺寸与...
