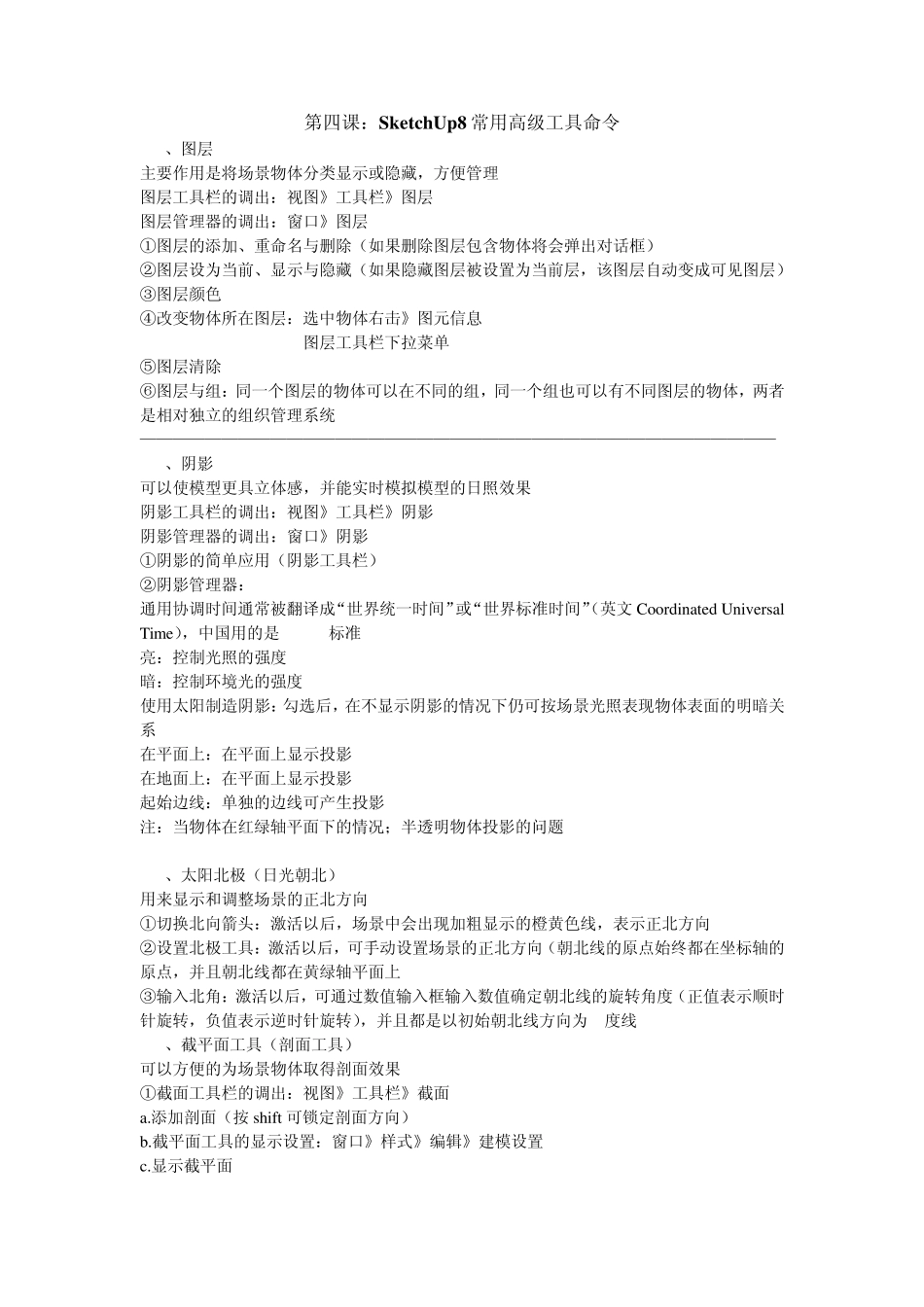

第四课：SketchUp8 常用高级工具命令 4-1、图层 主要作用是将场景物体分类显示或隐藏，方便管理 图层工具栏的调出：视图》工具栏》图层 图层管理器的调出：窗口》图层 ①图层的添加、重命名与删除（如果删除图层包含物体将会弹出对话框） ②图层设为当前、显示与隐藏（如果隐藏图层被设置为当前层，该图层自动变成可见图层） ③图层颜色 ④改变物体所在图层：选中物体右击》图元信息 图层工具栏下拉菜单 ⑤图层清除 ⑥图层与组：同一个图层的物体可以在不同的组，同一个组也可以有不同图层的物体，两者是相对独立的组织管理系统 ——————————————————————————————————————— 4-2、阴影 可以使模型更具立体感，并能实时模拟模型的日照效果 阴影工具栏的调出：视图》工具栏》阴影 阴影管理器的调出：窗口》阴影 ①阴影的简单应用（阴影工具栏） ②阴影管理器： 通用协调时间通常被翻译成“世界统一时间”或“世界标准时间”（英文 Coordinated Univ ersal Time），中国用的是UTC+8标准 亮：控制光照的强度 暗：控制环境光的强度 使用太阳制造阴影：勾选后，在不显示阴影的情况下仍可按场景光照表现物体表面的明暗关系 在平面上：在平面上显示投影 在地面上：在平面上显示投影 起始边线：单独的边线可产生投影 注：当物体在红绿轴平面下的情况；半透明物体投影的问题 4-3、太阳北极（日光朝北） 用来显示和调整场景的正北方向 ①切换北向箭头：激活以后，场景中会出现加粗显示的橙黄色线，表示正北方向 ②设置北极工具：激活以后，可手动设置场景的正北方向（朝北线的原点始终都在坐标轴的原点，并且朝北线都在黄绿轴平面上) ③输入北角：激活以后，可通过数值输入框输入数值确定朝北线的旋转角度（正值表示顺时针旋转，负值表示逆时针旋转），并且都是以初始朝北线方向为0度线 4-4、截平面工具（剖面工具） 可以方便的为场景物体取得剖面效果 ①截面工具栏的调出：视图》工具栏》截面 a.添加剖面（按 shift 可锁定剖面方向） b.截平面工具的显示设置：窗口》样式》编辑》建模设置 c.显示截平面 d.显示截面切割 ②截面工具的编辑： a.移动剖面 b.旋转剖面 ③右键： a.删除 b.隐藏 c.活动切面：激活剖切面 d.反转 e.对齐视图 f.从剖面创建组 ④导出剖面：将被剖切的物体导出为二维图像 将剖面导出为 dw g 文件 4-5、场景（页面） 用来保存相机视图...
