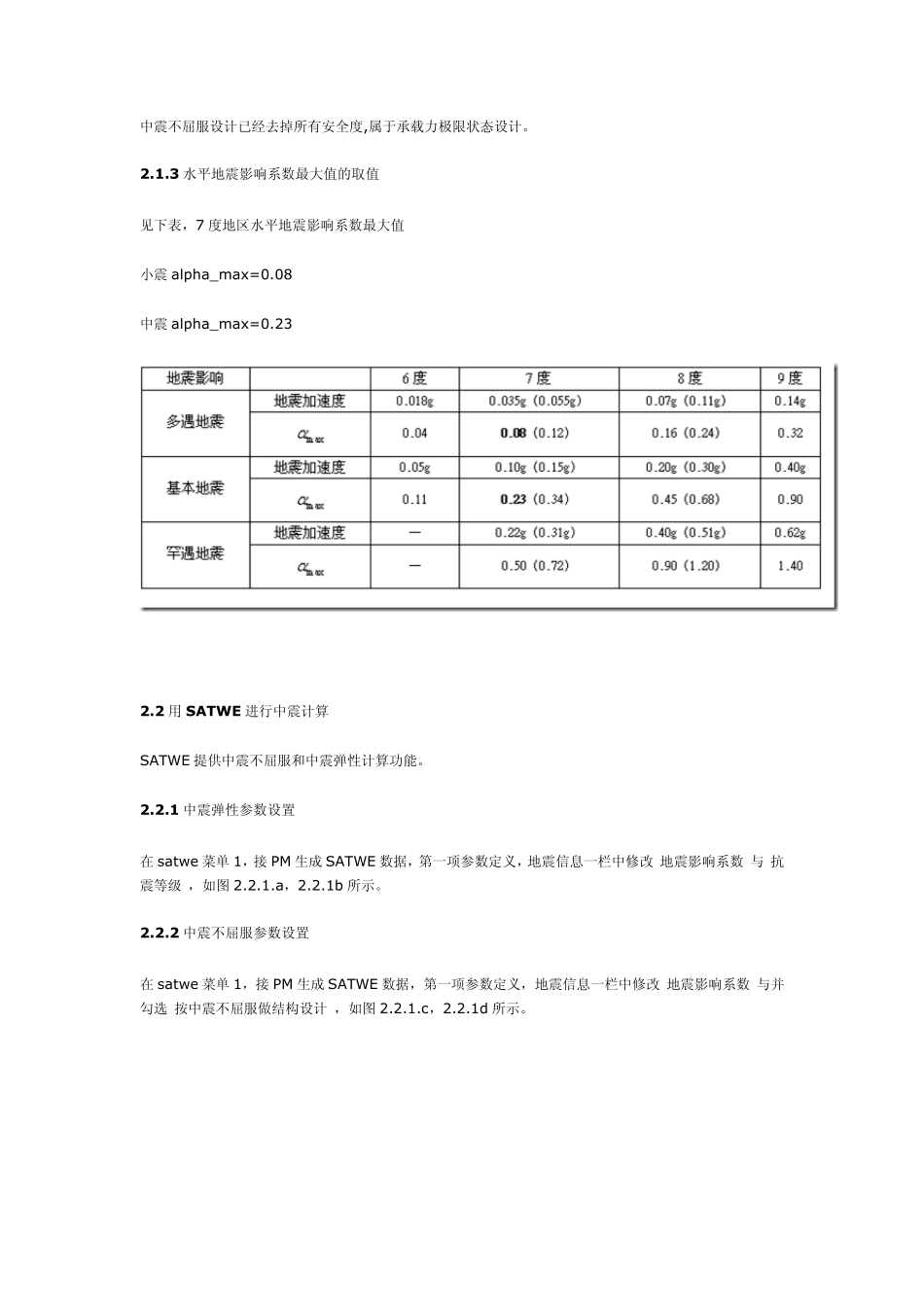

6 月21 日 [讨论]中震不屈服、中震弹性 satwe 与手算对比——part 1 (计算书节选) 性能要求的提出 1.抗震审查要求(节选): 底部加强部位剪力墙抗剪承载力按中震弹性设计、抗弯承载力按中震不屈服设计,轴压比大于0.3 的墙肢均设置约束边缘构件,剪力墙水平分布筋配筋率不应小于0.3% 。 2.中震计算 2.1 中震弹性和中震不屈服的计算准则 2.1.1 中震弹性设计 a.水平地震影响系数最大值 alpha_max按小震的约 2.85 倍取值; b.内力调整系数取为 1(强柱弱梁,强剪弱弯等); c.其余分项系数/组合系数均保留; d.抗震调整系数 Gama_RE 取同小震,《高规》表 4.7.2; e.材料强度用设计值。 中震弹性设计取消内力调整的经验系数,保留了荷载分项系数,也就是保留了结构的安全度和可靠度,属正常设计。 2.1.2 中震不屈服设计 a.水平地震影响系数最大值 alpha_max按小震的约 2.85 倍取值; b. 内力调整系数取为 1(强柱弱梁,强剪弱弯等); c. 荷载分项系数取 1 ,保留组合系数; d. 抗震调整系数 Gama_RE=1 ; e.材料强度用标准值。 中震不屈服设计已经去掉所有安全度,属于承载力极限状态设计。 2.1.3 水平地震影响系数最大值的取值 见下表,7 度地区水平地震影响系数最大值 小震alpha_max=0.08 中震alpha_max=0.23 2.2 用 SATW E 进行中震计算 SATWE 提供中震不屈服和中震弹性计算功能。 2.2.1 中震弹性参数设置 在 satwe 菜单 1,接 PM 生成 SATWE 数据,第一项参数定义,地震信息一栏中修改“地震影响系数”与“抗震等级”,如图 2.2.1.a,2.2.1b 所示。 2.2.2 中震不屈服参数设置 在 satwe 菜单 1,接 PM 生成 SATWE 数据,第一项参数定义,地震信息一栏中修改“地震影响系数”与并勾选“按中震不屈服做结构设计”,如图 2.2.1.c,2.2.1d 所示。 图 2.2.1.a 图 2.1.1.b 图 2.2.1.c 图2.1.1.d 按图示方法设置后,SATWE 可以自动按照中震弹性和中震不屈服的要求(2.1.1、2.1.2 节)给出相应的计算结果。 2.3 SATW E 中震计算存在问题 按照以上方法设置后,对公寓部分模型进行中震弹性和中震不屈服的整体计算,发现SATWE 计算结果存在问题。 2.3.1 问题一:中震弹性和中震不屈服配筋计算结果不合理。 公寓模型使用 SATWE 进行中震弹性计算的结果, 附录 A 底部加强部位中震弹性配筋计算结果 附录 B 底部加强部位中震不屈服配筋计算结果 附录...
