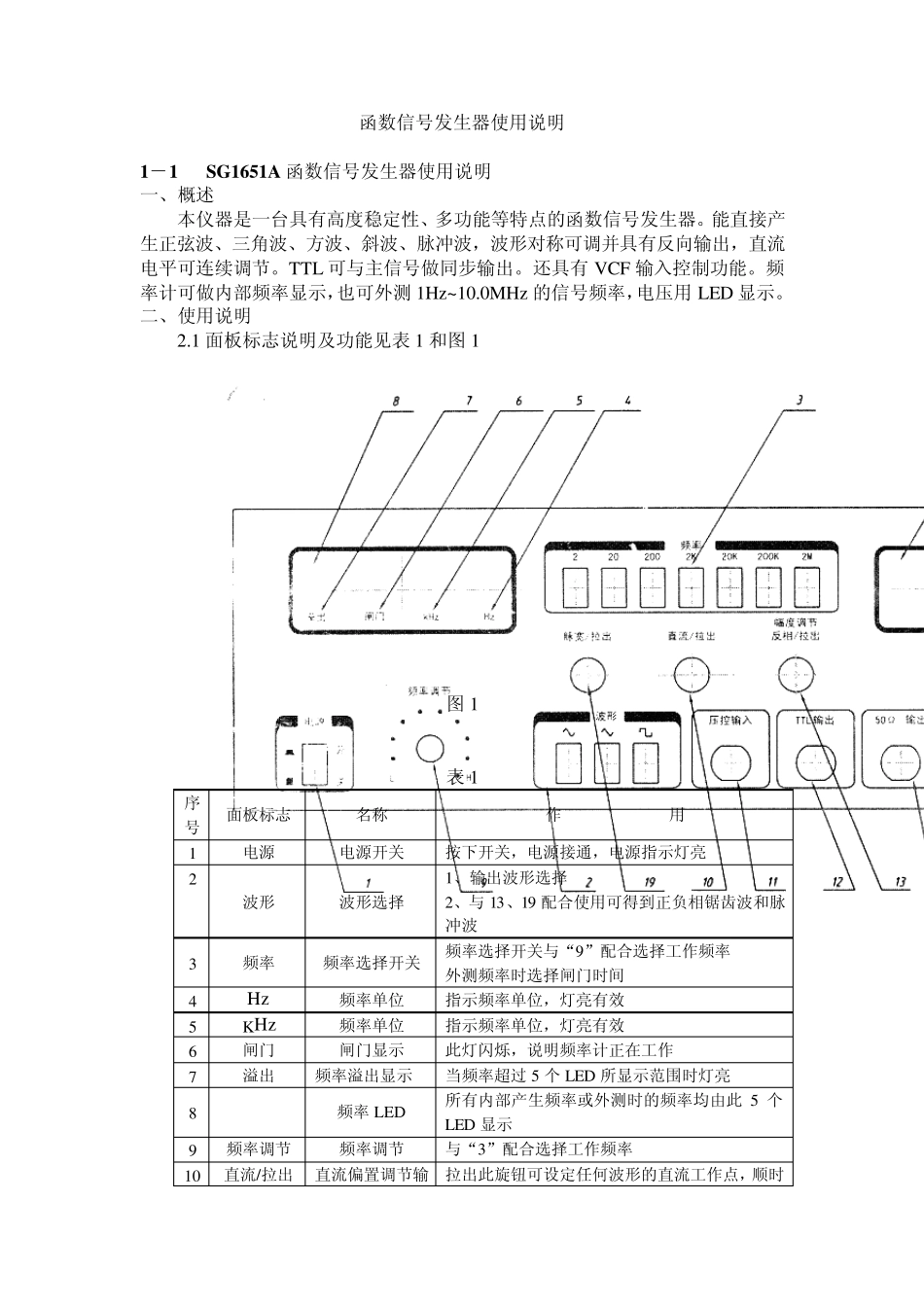

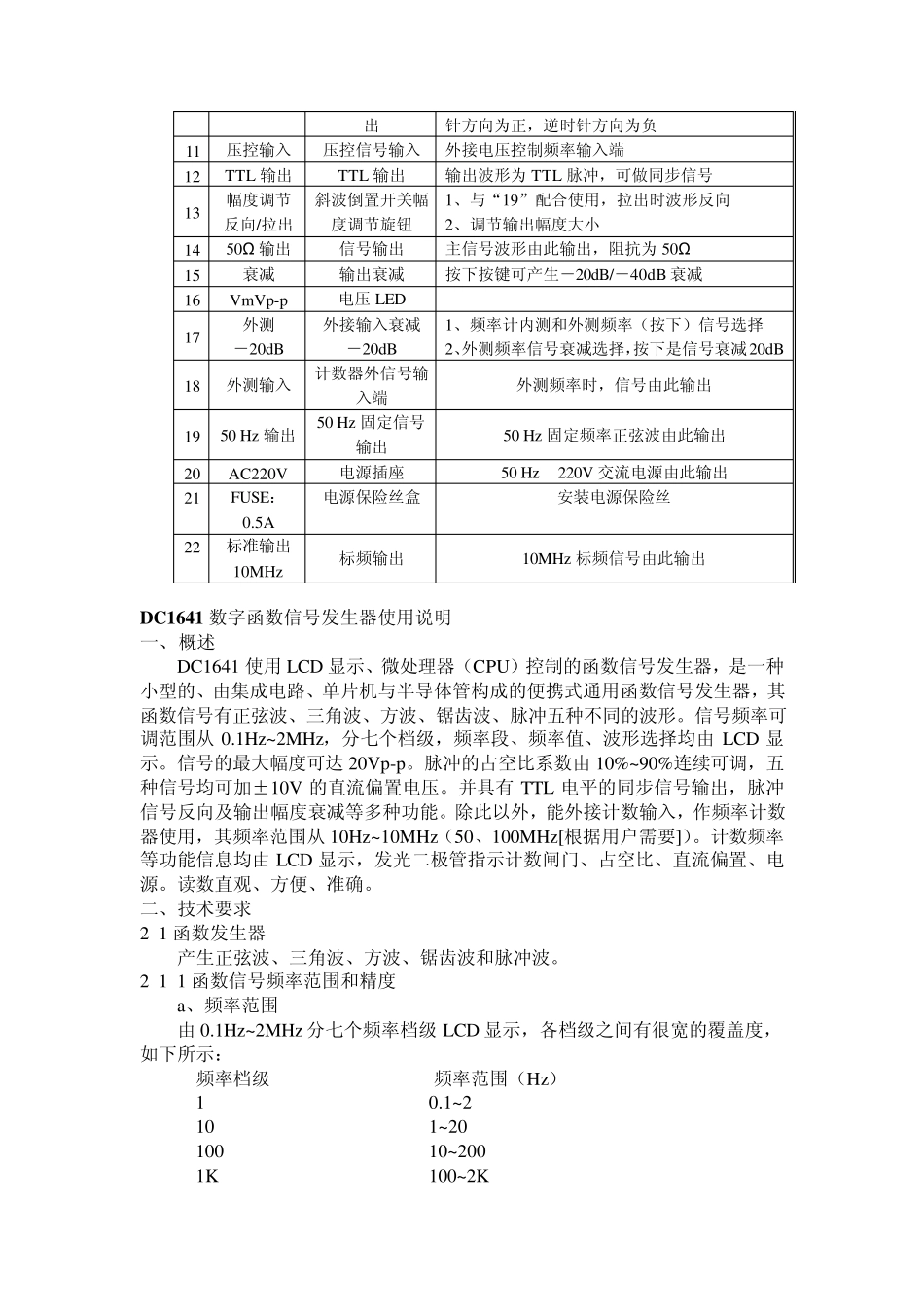

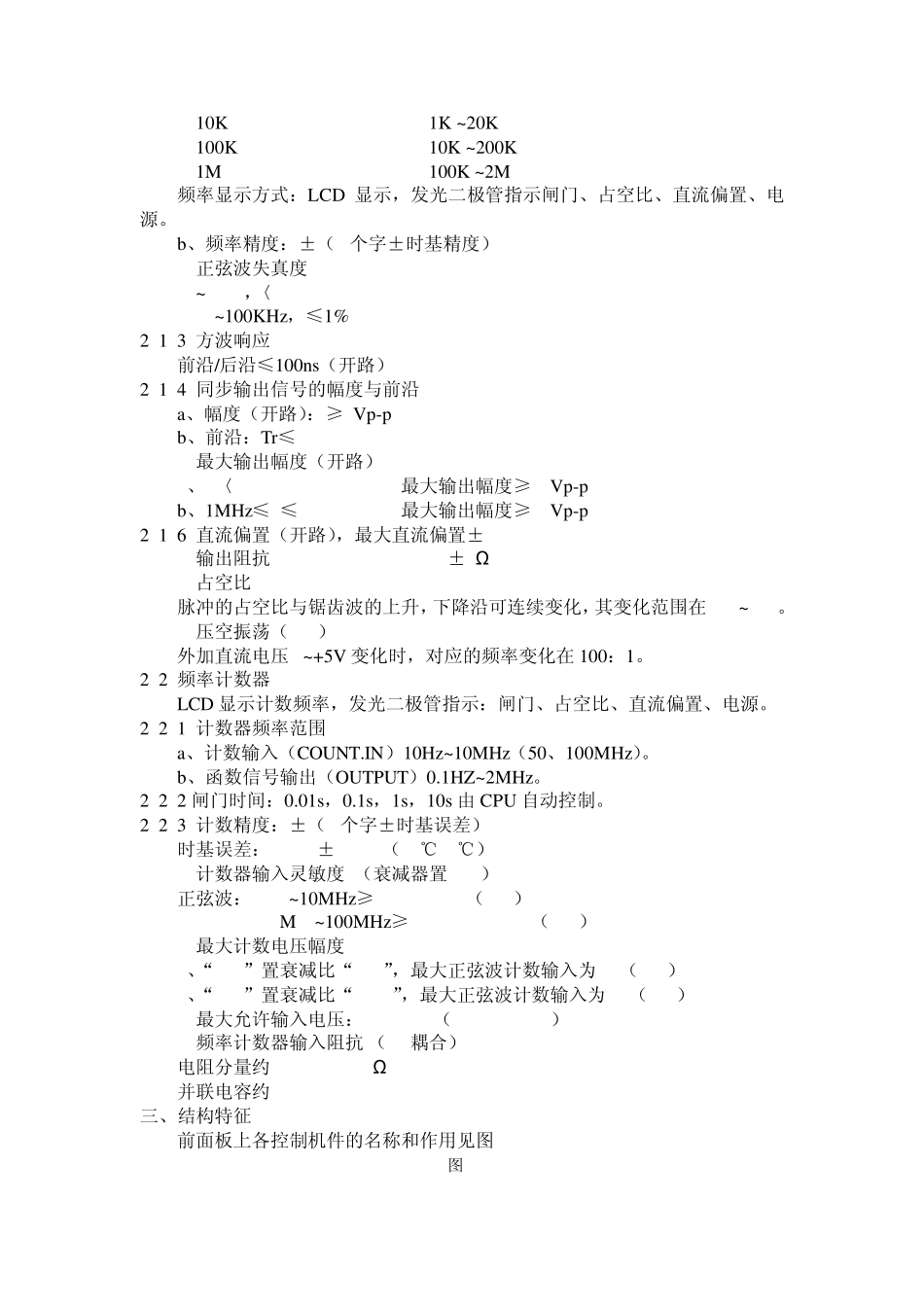

函数信号发生器使用说明 1－1 SG1651A 函数信号发生器使用说明 一、概述 本仪器是一台具有高度稳定性、多功能等特点的函数信号发生器。能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。TTL 可与主信号做同步输出。还具有VCF 输入控制功能。频率计可做内部频率显示，也可外测1Hz~10.0MHz 的信号频率，电压用LED 显示。 二、使用说明 2.1 面板标志说明及功能见表1 和图1 图1 表1 序号 面板标志 名称 作 用 1 电源 电源开关 按下开关，电源接通，电源指示灯亮 2 波形 波形选择 1、输出波形选择 2、与13、19 配合使用可得到正负相锯齿波和脉冲波 3 频率 频率选择开关 频率选择开关与“9”配合选择工作频率 外测频率时选择闸门时间 4 Hz 频率单位 指示频率单位，灯亮有效 5 KHz 频率单位 指示频率单位，灯亮有效 6 闸门 闸门显示 此灯闪烁，说明频率计正在工作 7 溢出 频率溢出显示 当频率超过 5 个 LED 所显示范围时灯亮 8 频率LED 所有内部产生频率或外测时的频率均由此 5 个LED 显示 9 频率调节 频率调节 与“3”配合选择工作频率 10 直流/拉出 直流偏置调节输拉出此旋钮可设定任何波形的直流工作点，顺时出 针方向为正，逆时针方向为负 11 压控输入 压控信号输入 外接电压控制频率输入端 12 TTL 输出 TTL 输出 输出波形为 TTL 脉冲，可做同步信号 13 幅度调节反向/拉出 斜波倒置开关幅度调节旋钮 1、与“19”配合使用，拉出时波形反向 2、调节输出幅度大小 14 50Ω 输出 信号输出 主信号波形由此输出，阻抗为 50Ω 15 衰减 输出衰减 按下按键可产生－20dB/－40dB 衰减 16 VmVp-p 电压 LED 17 外测 －20dB 外接输入衰减 －20dB 1、频率计内测和外测频率（按下）信号选择 2、外测频率信号衰减选择，按下是信号衰减20dB 18 外测输入 计数器外信号输入端 外测频率时，信号由此输出 19 50 Hz 输出 50 Hz 固定信号输出 50 Hz 固定频率正弦波由此输出 20 AC220V 电源插座 50 Hz 220V 交流电源由此输出 21 FUSE：0.5A 电源保险丝盒 安装电源保险丝 22 标准输出10MHz 标频输出 10MHz 标频信号由此输出 D C 1641 数字函数信号发生器使用说明 一、概述 DC1641 使用 LCD 显示、微处理器（CPU）控制的函数信号发生器，是一种小型的、由集成电路、单片机...
