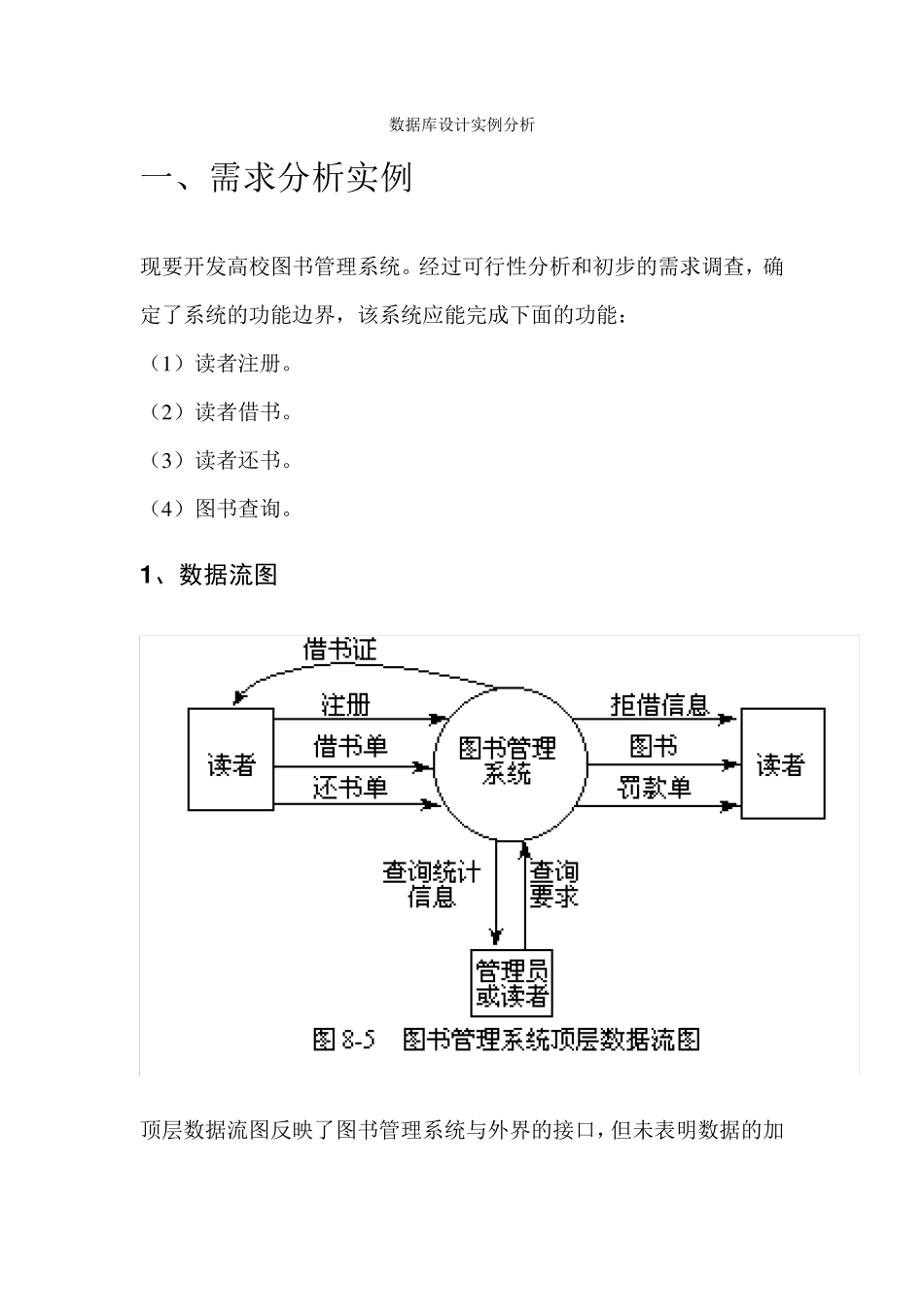

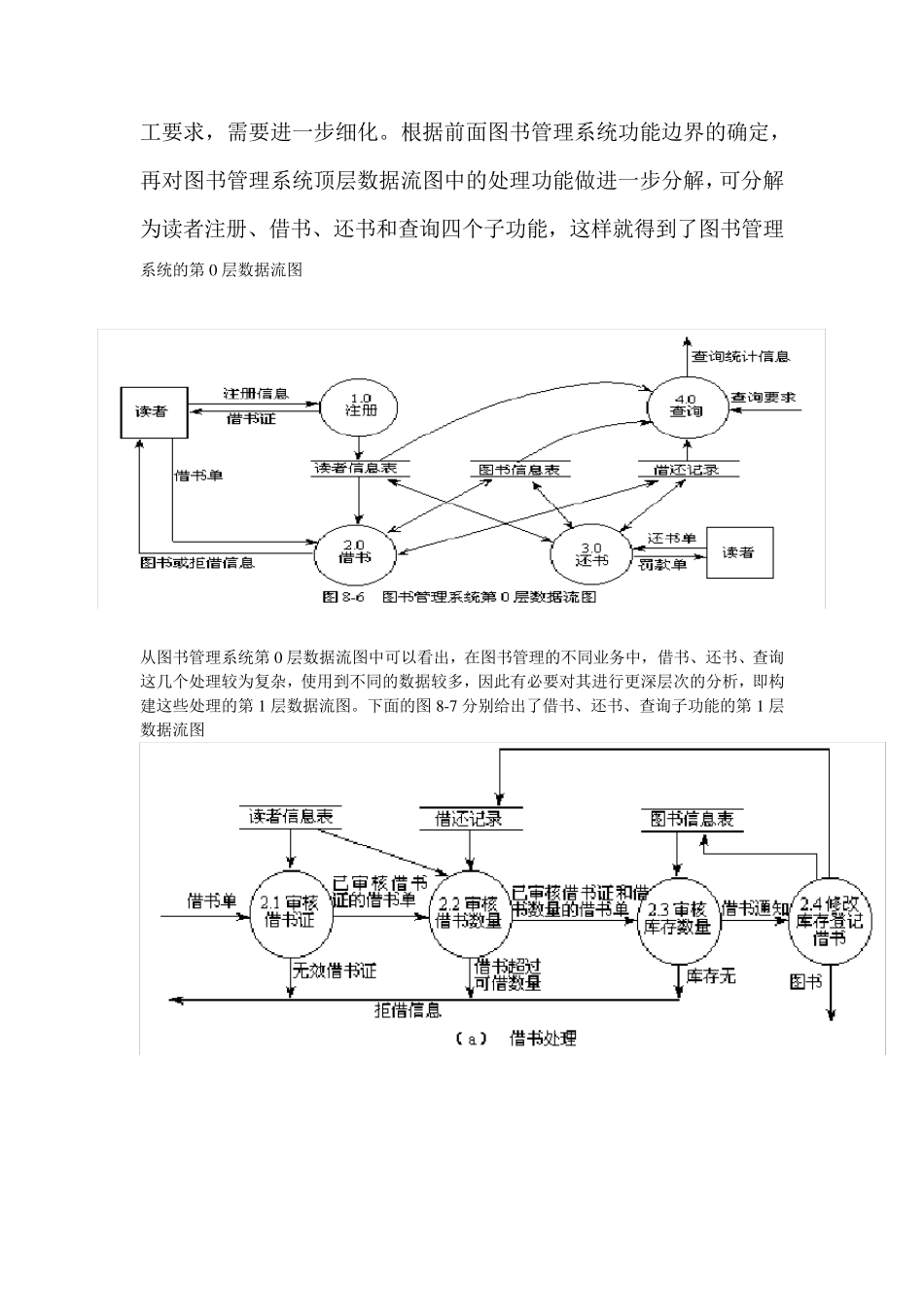

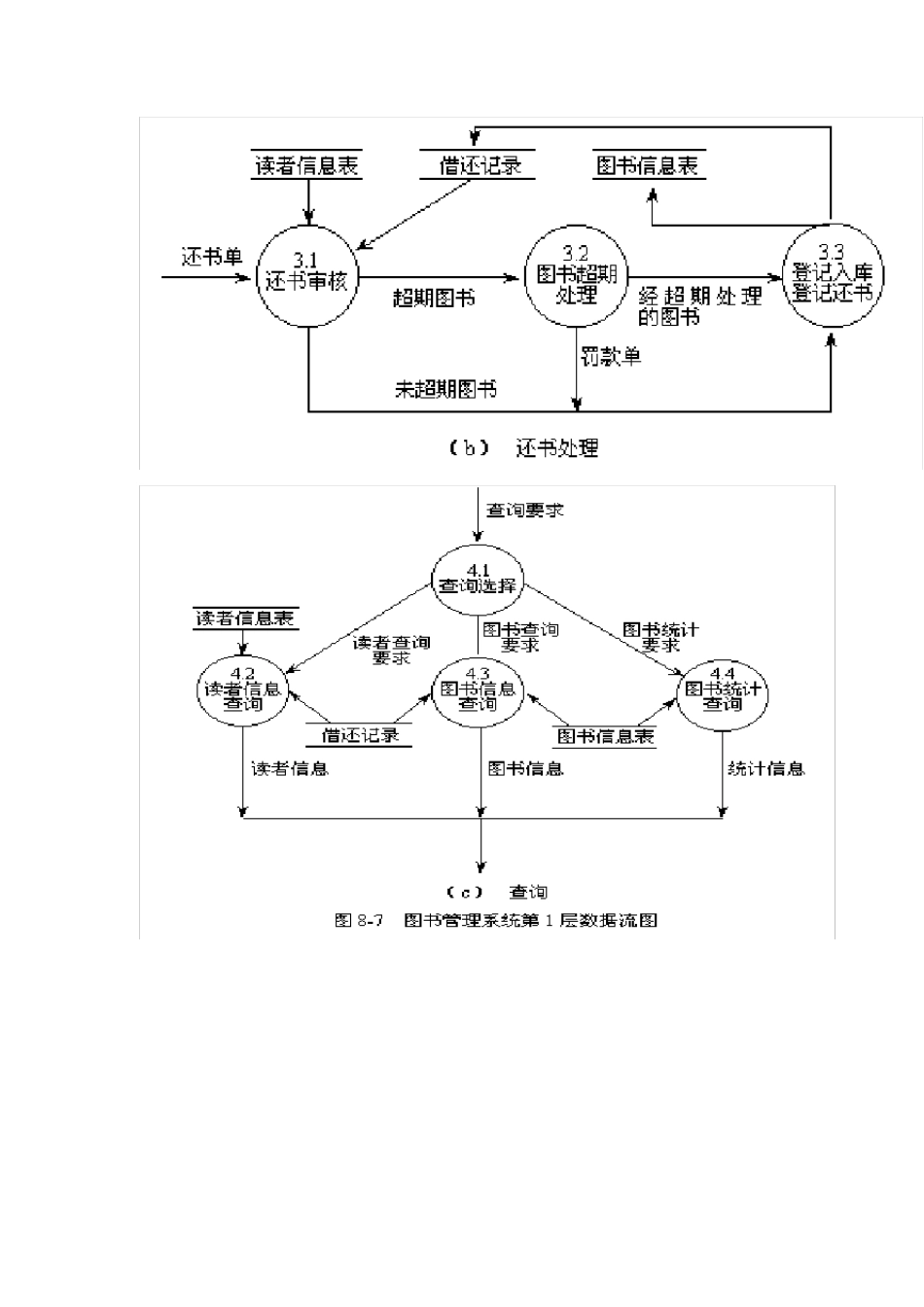

数据库设计实例分析 一、需求分析实例 现要开发高校图书管理系统。经过可行性分析和初步的需求调查，确定了系统的功能边界，该系统应能完成下面的功能： （1 ）读者注册。 （2 ）读者借书。 （3 ）读者还书。 （4 ）图书查询。 1 、数据流图 顶层数据流图反映了图书管理系统与外界的接口，但未表明数据的加工要求，需要进一步细化。根据前面图书管理系统功能边界的确定，再对图书管理系统顶层数据流图中的处理功能做进一步分解，可分解为读者注册、借书、还书和查询四个子功能，这样就得到了图书管理系统的第 0 层数据流图 从图书管理系统第 0 层数据流图中可以看出，在图书管理的不同业务中，借书、还书、查询这几个处理较为复杂，使用到不同的数据较多，因此有必要对其进行更深层次的分析，即构建这些处理的第 1 层数据流图。下面的图8 -7 分别给出了借书、还书、查询子功能的第 1 层数据流图 2 、数据字典 2 .1 数据项 数据项名称：借书证号 别名：卡号 含义说明：惟一标识一个借书证 类型：字符型 长度：2 0 …… 2 .2 数据结构 （1 ）名称：读者类别 含义说明：定义了一个读者类别的有关信息 组成结构：类别代码+类别名称+可借阅数量+借阅天数+超期罚款额 （2 ）名称：读者 含义说明：定义了一个读者的有关信息 组成结构：姓名+性别+所在部门+读者类型 （3 ）名称：图书 含义说明：定义了一本图书的有关信息 组成结构：图书编号+图书名称+作者+出版社+价格 …… 2 .3 数据流 （1 ）数据流名称：借书单 含义：读者借书时填写的单据 来源：读者 去向：审核借书 数据流量：2 5 0 份/天 组成：借书证编号+借阅日期+图书编号 （2 ）数据流名称：还书单 含义：读者还书时填写的单据 来源：读者 去向：审核还书 数据流量：2 5 0 份/天 组成：借书证编号+还书日期+图书编号 …… 2 .4 数据存储 （1 ）数据存储名称：图书信息表 含义说明：存放图书有关信息 组成结构：图书+库存数量 说明：数量用来说明图书在仓库中的存放数 （2 ）数据存储名称：读者信息表 含义说明：存放读者的注册信息 组成结构：读者+卡号+卡状态+办卡日期 说明：卡状态是指借书证当前被锁定还是正常使用 （3 ）数据存储名称：借书记录 含义说明：存放读者的借书、还书信息 组成结构：卡号+书号+借书日期+还书日期 说明：要求能立即查询并修改 …… 2.5 处理过程 （1）处理过...
