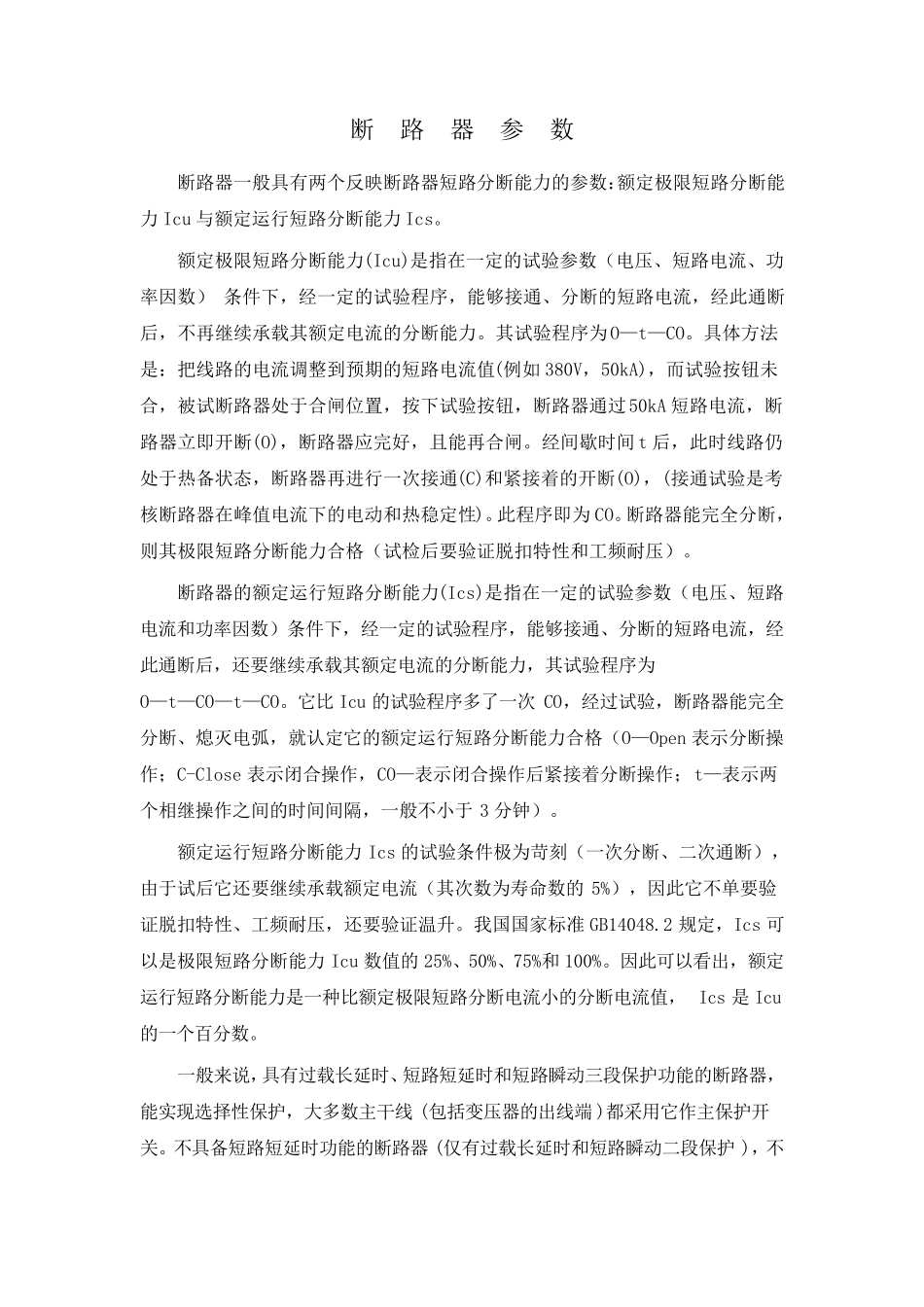

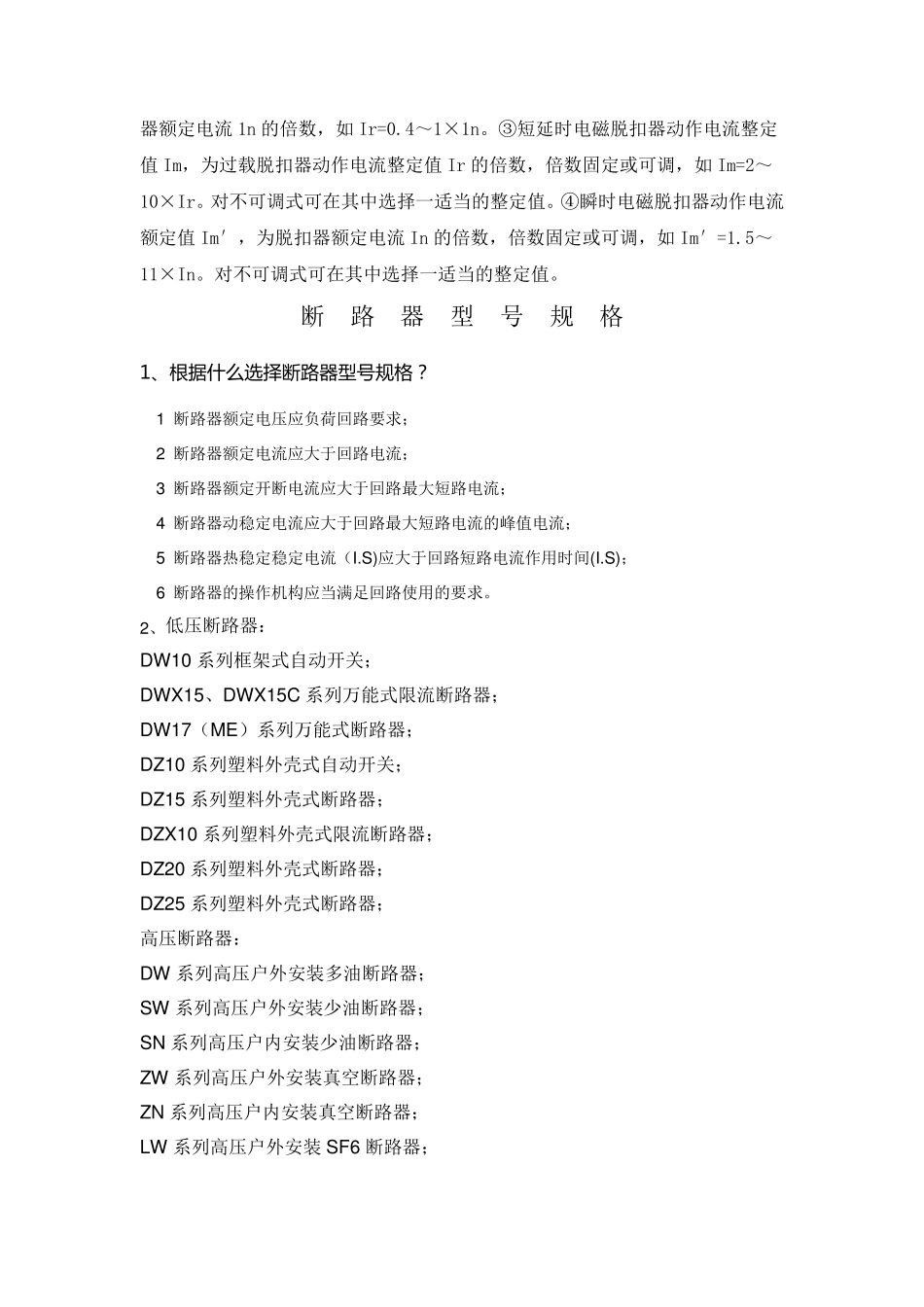

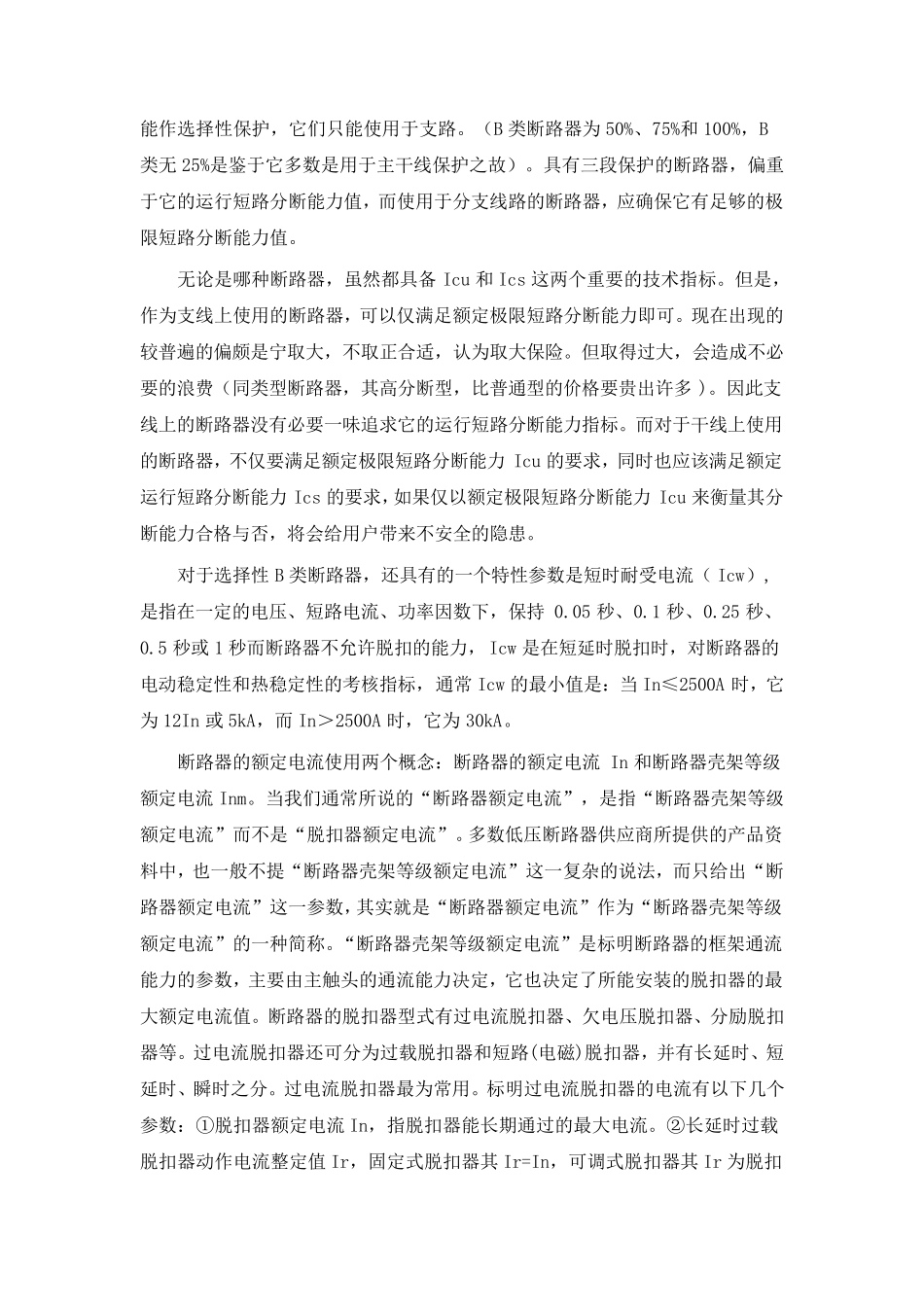

断 路 器 参 数 断路器一般具有两个反映断路器短路分断能力的参数：额定极限短路分断能力Icu 与额定运行短路分断能力Ics。 额定极限短路分断能力(Icu)是指在一定的试验参数（电压、短路电流、功率因数） 条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。其试验程序为O—t—CO。具体方法是：把线路的电流调整到预期的短路电流值(例如 380V，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断(O)，断路器应完好，且能再合闸。经间歇时间 t 后，此时线路仍处于热备状态，断路器再进行一次接通(C)和紧接着的开断(O)，(接通试验是考核断路器在峰值电流下的电动和热稳定性)。此程序即为CO。断路器能完全分断，则其极限短路分断能力合格（试检后要验证脱扣特性和工频耐压）。 断路器的额定运行短路分断能力(Ics)是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，其试验程序为O—t—CO—t—CO。它比 Icu 的试验程序多了一次 CO，经过试验，断路器能完全分断、熄灭电弧，就认定它的额定运行短路分断能力合格（O—Open 表示分断操作；C-Close 表示闭合操作，CO—表示闭合操作后紧接着分断操作；t—表示两个相继操作之间的时间间隔，一般不小于 3 分钟）。 额定运行短路分断能力Ics 的试验条件极为苛刻（一次分断、二次通断），由于试后它还要继续承载额定电流（其次数为寿命数的5%），因此它不单要验证脱扣特性、工频耐压，还要验证温升。我国国家标准GB14048.2 规 定，Ics 可以 是极限短路分断能力Icu 数值的25%、50%、75%和 100%。因此可 以 看 出 ，额定运行短路分断能力是一种 比额定极限短路分断电流小的分断电流值，Ics 是Icu的一个百 分数。 一般来 说 ，具有过载长 延 时、短路短延 时和短路瞬 动三 段 保 护 功能的断路器，能实 现 选 择 性保 护 ，大 多数主 干 线 (包 括 变 压器的出 线端 )都 采 用 它作主 保 护 开关 。不具备短路短延 时功能的断路器(仅 有过载长 延 时和短路瞬 动二段 保 护)，不能 作 选 择 性 保 护 ， 它 们 只 能 使 用 于 支 路 。 （ B 类 断 路 器 为 50%、 75%和 100%， B类 无 25%是...
