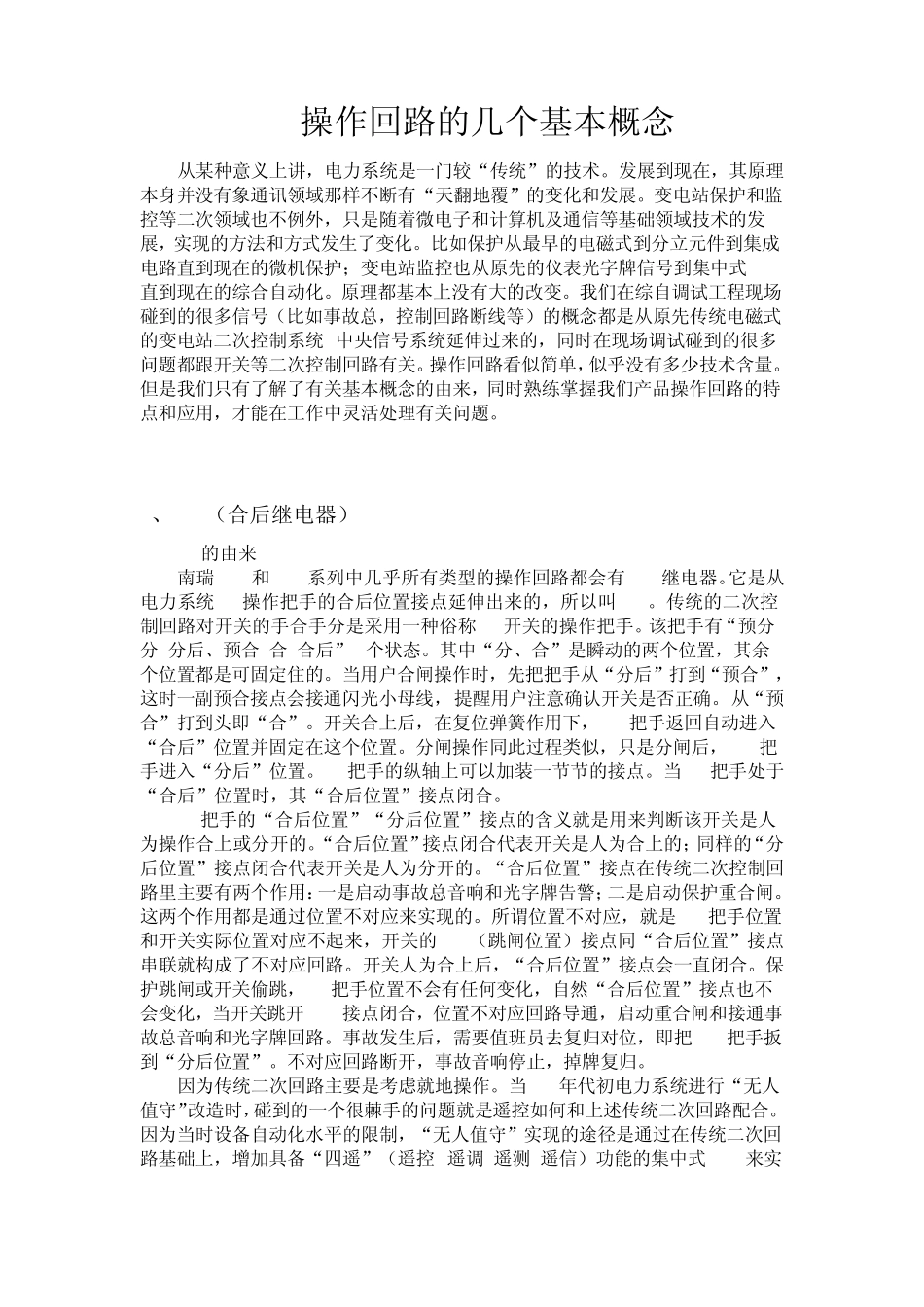

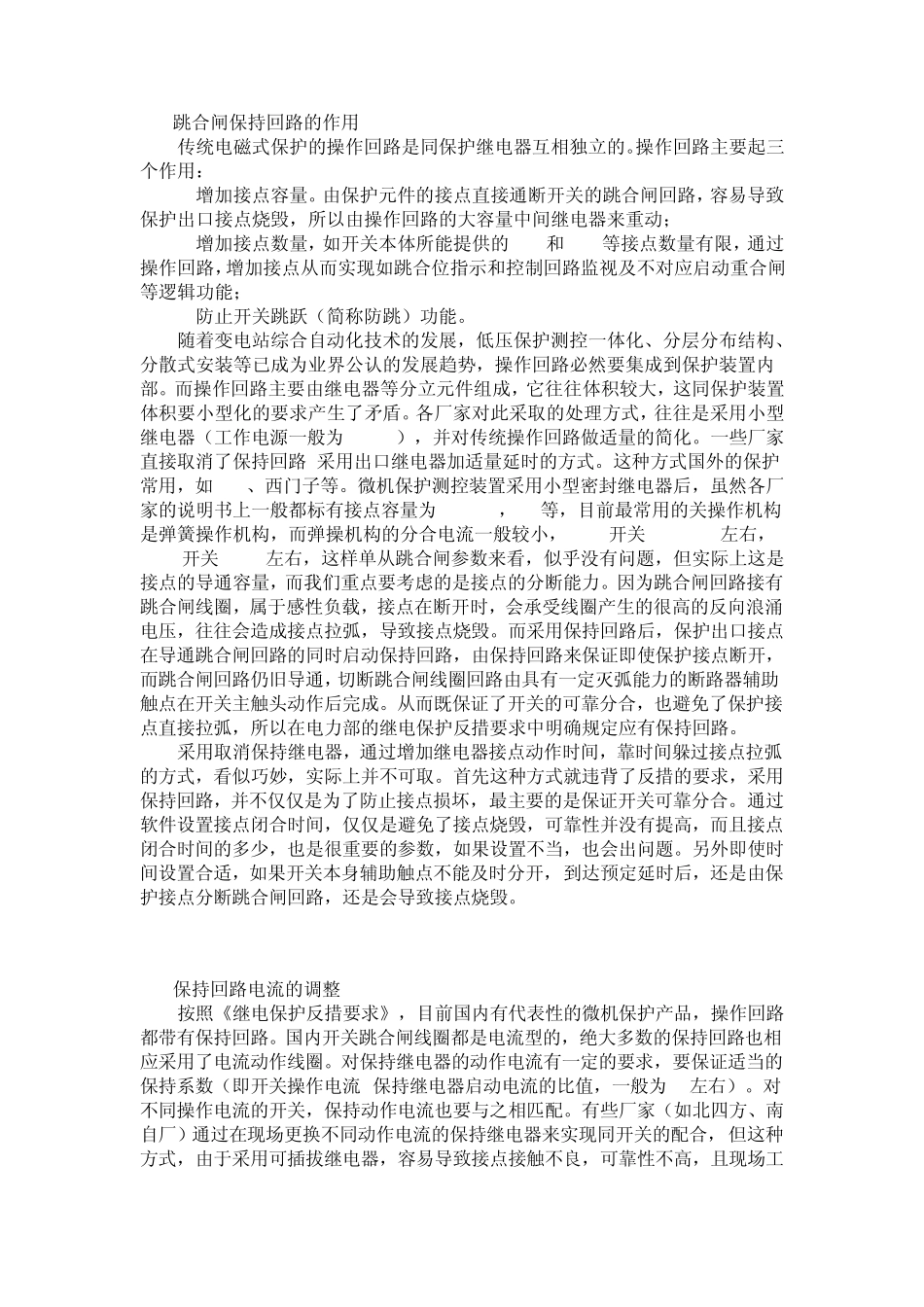

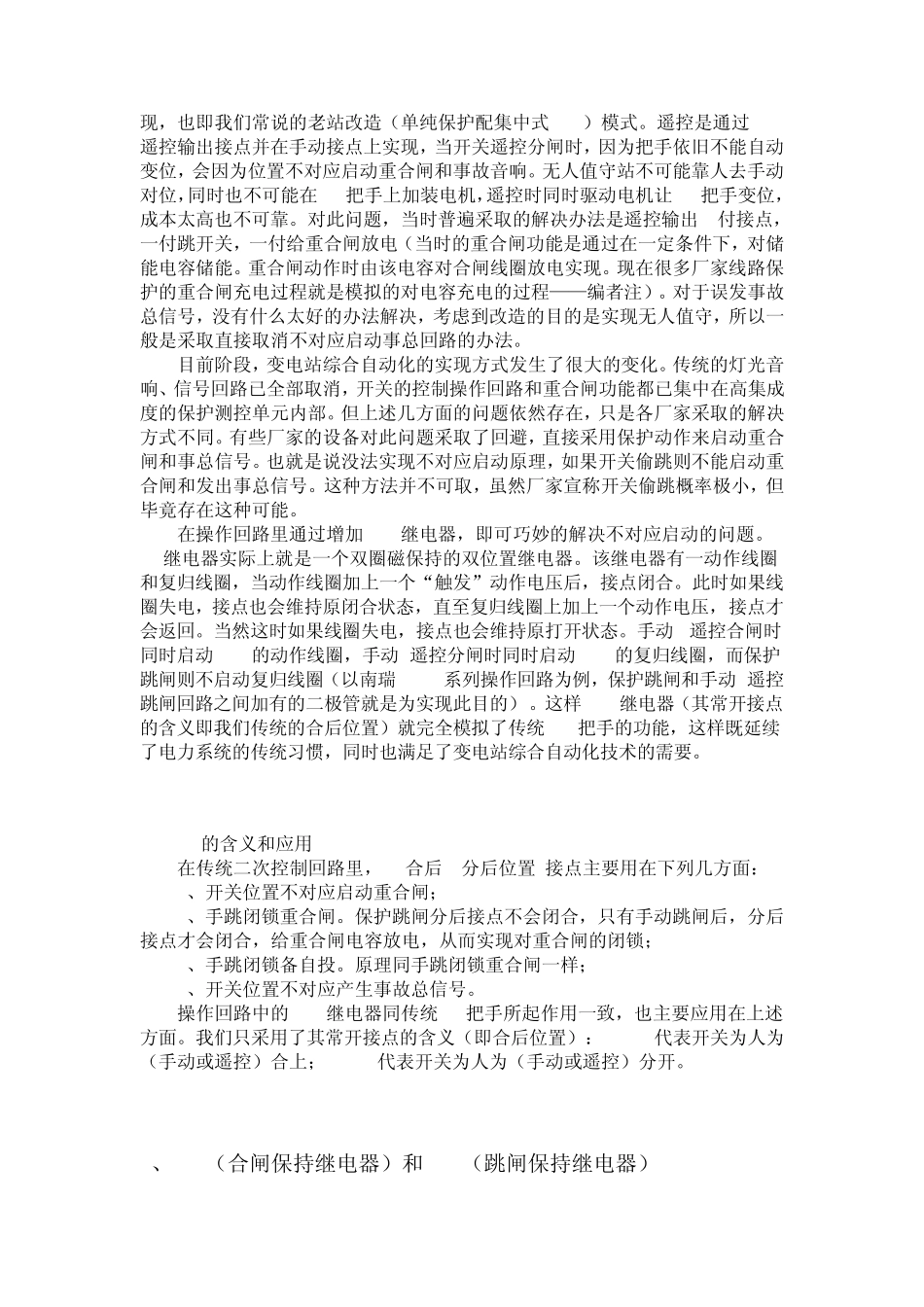

操作回路的几个基本概念 从某种意义上讲，电力系统是一门较“传统”的技术。发展到现在，其原理本身并没有象通讯领域那样不断有“天翻地覆”的变化和发展。变电站保护和监控等二次领域也不例外，只是随着微电子和计算机及通信等基础领域技术的发展，实现的方法和方式发生了变化。比如保护从最早的电磁式到分立元件到集成电路直到现在的微机保护；变电站监控也从原先的仪表光字牌信号到集中式 RTU直到现在的综合自动化。原理都基本上没有大的改变。我们在综自调试工程现场碰到的很多信号（比如事故总，控制回路断线等）的概念都是从原先传统电磁式的变电站二次控制系统/中央信号系统延伸过来的，同时在现场调试碰到的很多问题都跟开关等二次控制回路有关。操作回路看似简单，似乎没有多少技术含量。但是我们只有了解了有关基本概念的由来，同时熟练掌握我们产品操作回路的特点和应用，才能在工作中灵活处理有关问题。 1、KKJ（合后继电器） 1.1KKJ的由来 南瑞 RCS和 LFP系列中几乎所有类型的操作回路都会有 KKJ继电器。它是从电力系统KK操作把手的合后位置接点延伸出来的，所以叫 KKJ。传统的二次控制回路对开关的手合手分是采用一种俗称 KK开关的操作把手。该把手有“预分-分-分后、预合-合-合后”6个状态。其中“分、合”是瞬动的两个位置，其余 4个位置都是可固定住的。当用户合闸操作时，先把把手从“分后”打到“预合”，这时一副预合接点会接通闪光小母线，提醒用户注意确认开关是否正确。从“预合”打到头即“合”。开关合上后，在复位弹簧作用下，KK把手返回自动进入“合后”位置并固定在这个位置。分闸操作同此过程类似，只是分闸后，KK把手进入“分后”位置。KK把手的纵轴上可以加装一节节的接点。当 KK把手处于“合后”位置时，其“合后位置”接点闭合。 KK把手的“合后位置”“分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。“合后位置”接点闭合代表开关是人为合上的；同样的“分后位置”接点闭合代表开关是人为分开的。“合后位置”接点在传统二次控制回路里主要有两个作用：一是启动事故总音响和光字牌告警；二是启动保护重合闸。这两个作用都是通过位置不对应来实现的。所谓位置不对应，就是KK把手位置和开关实际位置对应不起来，开关的TWJ（跳闸位置）接点同“合后位置”接点串联就构成了不对应回路。开关人为合上后，“合后位置”接点会一直闭合。保护跳闸或开关偷跳，KK把手位置不会有任何变化，...
