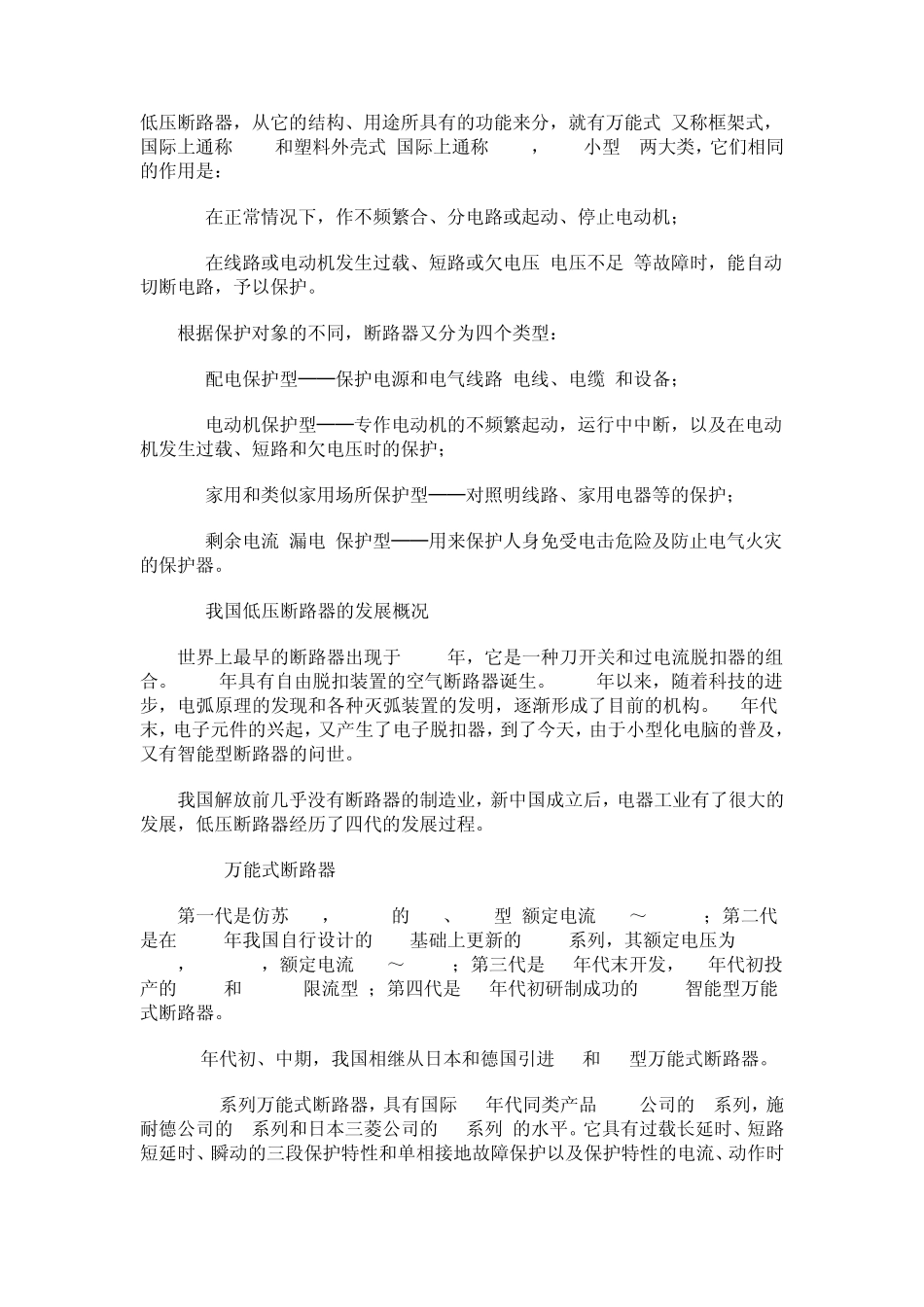

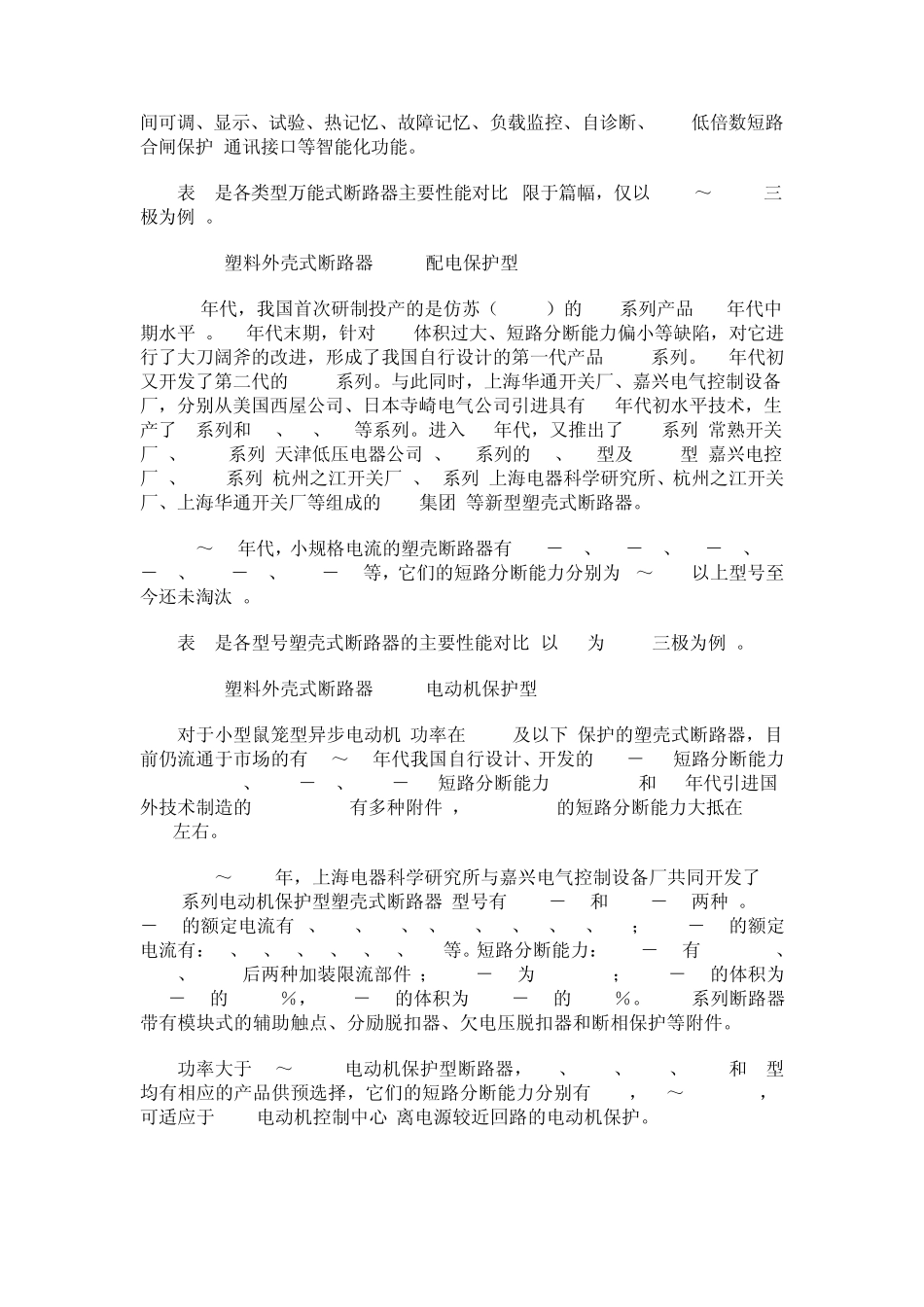

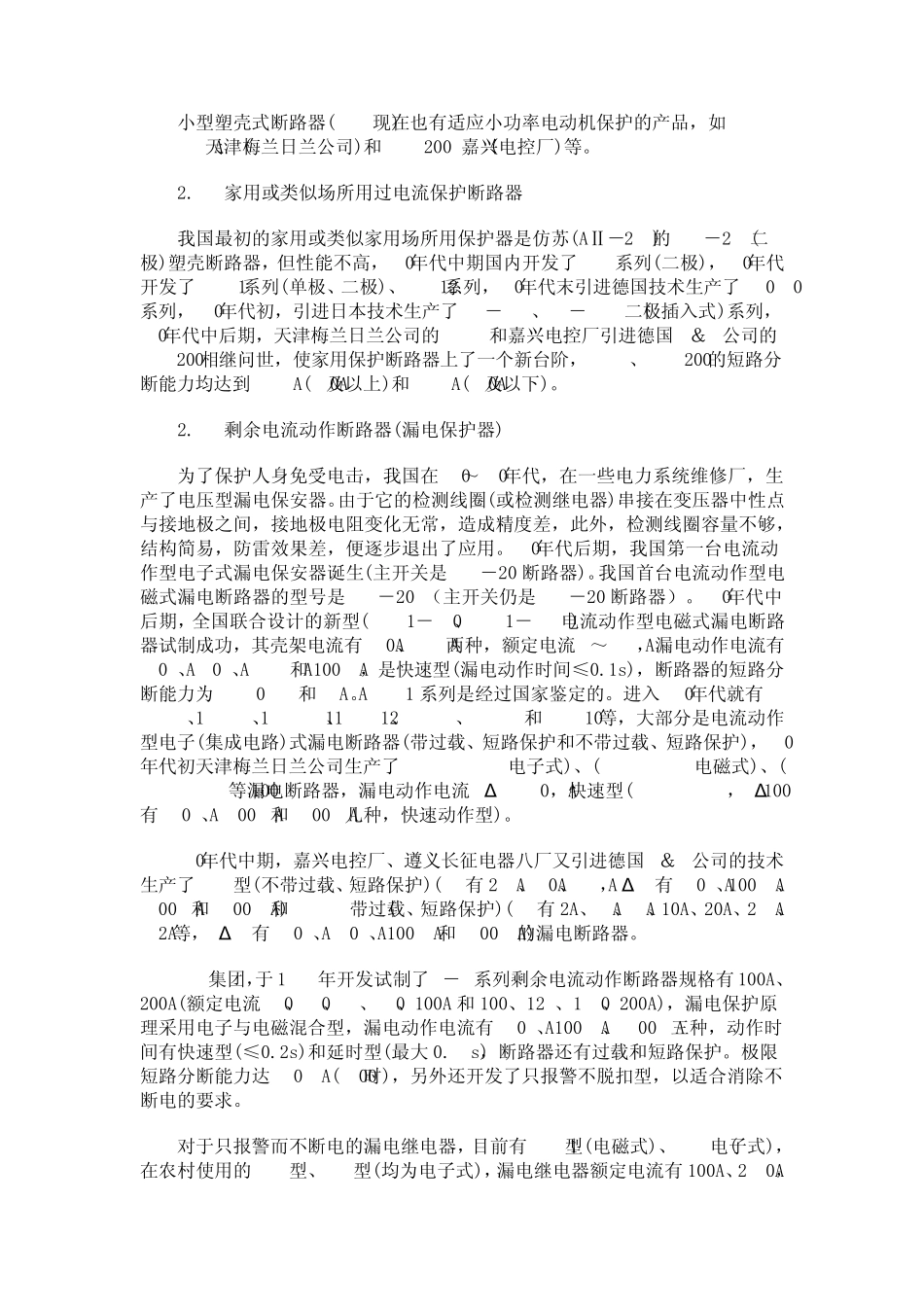

低压断路器，从它的结构、用途所具有的功能来分，就有万能式(又称框架式，国际上通称ACB)和塑料外壳式[国际上通称MCCB，MCB(小型)]两大类，它们相同的作用是： (1)在正常情况下，作不频繁合、分电路或起动、停止电动机； (2)在线路或电动机发生过载、短路或欠电压(电压不足)等故障时，能自动切断电路，予以保护。 根据保护对象的不同，断路器又分为四个类型： (1)配电保护型──保护电源和电气线路(电线、电缆)和设备； (2)电动机保护型──专作电动机的不频繁起动，运行中中断，以及在电动机发生过载、短路和欠电压时的保护； (3)家用和类似家用场所保护型──对照明线路、家用电器等的保护； (4)剩余电流(漏电)保护型──用来保护人身免受电击危险及防止电气火灾的保护器。 2 我国低压断路器的发展概况 世界上最早的断路器出现于 1885年，它是一种刀开关和过电流脱扣器的组合。1905年具有自由脱扣装置的空气断路器诞生。1930年以来，随着科技的进步，电弧原理的发现和各种灭弧装置的发明，逐渐形成了目前的机构。50年代末，电子元件的兴起，又产生了电子脱扣器，到了今天，由于小型化电脑的普及，又有智能型断路器的问世。 我国解放前几乎没有断路器的制造业，新中国成立后，电器工业有了很大的发展，低压断路器经历了四代的发展过程。 2.1 万能式断路器(ABC) 第一代是仿苏 A15，A2050的DW1、DW2型(额定电流 200～1500A)；第二代是在1958年我国自行设计的DWO基础上更新的DW10系列，其额定电压为AC 380V，DC 440V，额定电流 200～4000A；第三代是70年代末开发，80年代初投产的DW15和DWX15(限流型)；第四代是90年代初研制成功的DW45智能型万能式断路器。 80年代初、中期，我国相继从日本和德国引进 AH和ME型万能式断路器。 DW45系列万能式断路器，具有国际90年代同类产品(ABB公司的F系列，施耐德公司的M系列和日本三菱公司的AE系列)的水平。它具有过载长延时、短路短延时、瞬动的三段保护特性和单相接地故障保护以及保护特性的电流、动作时间可调、显示、试验、热记忆、故障记忆、负载监控、自诊断、MCR(低倍数短路合闸保护)通讯接口等智能化功能。 表 1是各类型万能式断路器主要性能对比 (限于篇幅，仅以 1500～1600A三极为例)。 2.2 塑料外壳式断路器(MCCB配电保护型) 50年代，我国首次研制投产的是仿苏（A3100）的 DZ1系列产品(40年代中期水平)。60年代末期，针对 DZ1体积过大、短路分断能力偏小等缺陷，对它进...
