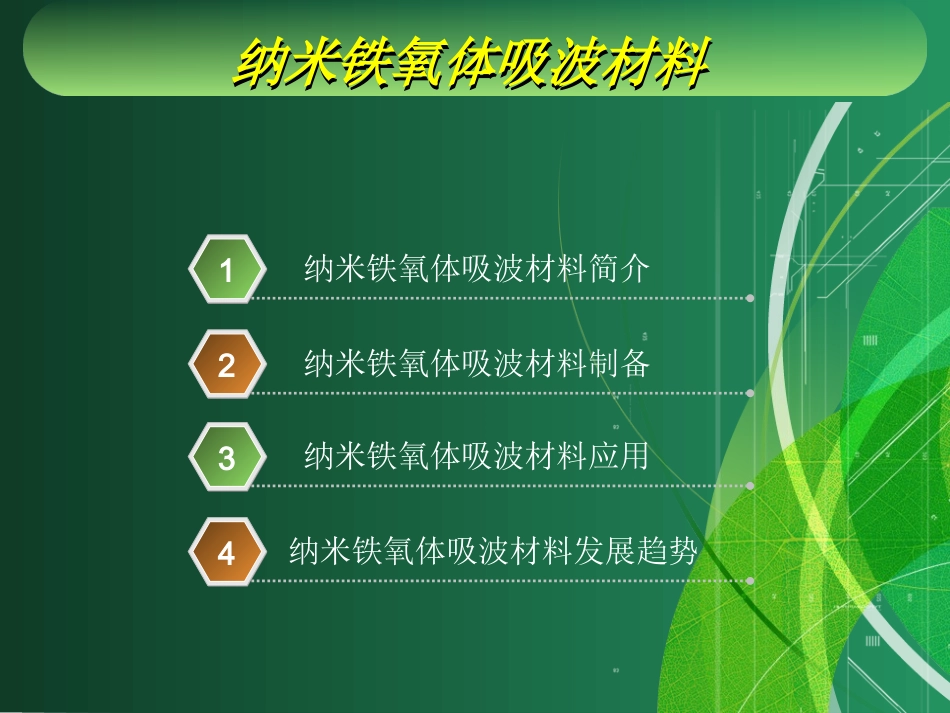

纳米铁氧体吸波材料纳米铁氧体吸波材料纳米铁氧体吸波材料纳米铁氧体吸波材料纳米铁氧体吸波材料简介1纳米铁氧体吸波材料制备2纳米铁氧体吸波材料应用3纳米铁氧体吸波材料发展趋势4纳米铁氧体吸波材料简介纳米铁氧体吸波材料简介吸波吸波原理原理铁氧体铁氧体吸波吸波材料材料吸波材料吸收或衰减入射的电磁波,并通过材料的介质损耗使电磁波能量转变成热能或其它形式的能量而耗散掉。吸波材料一般由基体材料(黏结剂)与吸收介质(吸收剂)复合而成。铁氧体是发展最早、应用最广的吸波材料,属于亚铁磁性材料。在高频下有较高的磁导率,且电阻率较大,电磁波容易进入并快速衰减,被广泛应用在雷达吸波材料领域。按照微观结构不同,可以分为立方晶系尖晶石型、稀土石榴石型和六角晶系磁铅石型3种主要系列,均可作为吸波材料。不足之处是密度大,温度适应性差,频带窄。纳米铁氧体吸波材料简介纳米铁氧体吸波材料简介尖晶石铁氧体(Fe3O4)石榴石铁氧体(Y3Fe5O12)磁铅石型铁氧体(BaFe12O19)纳米铁氧体吸波材料简介纳米铁氧体吸波材料简介纳米纳米吸波吸波材料材料纳米吸波材料(由颗粒组元和界面组元组成)独特的结构使其自身具有量子尺寸效应、宏观量子隧道效应和界面效应等性质。相对于常规材料,纳米材料的界面组元所占比例大、纳米颗粒表面原子比例高,不饱和键和悬挂键多,大量悬挂键的存在是界面极化,吸收频带展宽;纳米材料量子尺寸效应使电子能级分裂,分裂的能级间距正处于微波的能量范围(〖10〗^(−2)−𝑒𝑉〖10〗^(−4)𝑒𝑉),为纳米材料创造了新的吸收通道;纳米材料中的原子和电子在微波场的辐照下,运动加剧,增加电磁能转化为热能的效率,从而提高对电磁波的吸收性能,并兼有透波、衰减和偏振等多种功能。纳米材料具有优异的吸波性能,兼备了宽频带兼容性好、质量轻、厚度薄等特点。(如:美国研制出“超黑粉”纳米吸波材料,对雷达波吸收率达99%。)纳米铁氧体吸波材料简介纳米铁氧体吸波材料简介纳米纳米铁氧体铁氧体吸波吸波材料材料纳米铁氧体(Fe3O4)铁氧体的纳米化,使其同时兼有纳米材料和铁氧体材料的吸波性能。纳米铁氧体是双复介质,既具有一般介质材料的欧姆损耗、极化损耗、离子和电子共振损耗,又有铁氧体特有的畴壁共振损耗、磁矩自然共振损耗和粒子共振损耗。单一铁氧体制成的吸波材料,难以满足吸收频带宽、质量轻、厚度薄的要求,通常在铁氧体微粉中加入一些添加剂组成复合吸收剂,可使电磁参数得到较好匹配。如:铁氧体纳米复合材料多层膜在7~17GHz频率段的峰值吸收为-40dB,小于-10dB的频宽为2GHz。复合铁氧体纳米吸波剂不仅吸波性能优异,而且还兼有抑制红外辐射等多种功能。纳米铁氧体吸波材料制备纳米铁氧体吸波材料制备物物理理法法化化学学法法高能机械球磨法、机械粉碎法、火花爆炸法等。用物理方法制备的样品、产品纯度低、颗粒分布不均匀,易被氧化,且很难制备出10nm以下的纳米微粒,所以在工业生产和试验中很少被采纳。化学共沉淀法溶胶-凝胶法水热合成法微乳液法溶胶-凝胶(S0l--Gel)法(最常用)溶胶-凝胶(S0l--Gel)法(最常用)原原理理日本科学家Sugimoto等于上世纪90年代发展起来的一种液相制备单分散金属氧化物颗粒的新工艺。将金属有机或无机化合物经溶液制得溶胶,溶胶在一定的条件下(如加热)脱水时,具有流动性的溶胶逐渐变粘稠,成为略显弹性的固体凝胶,再将凝胶干燥,焙烧得到纳米级产物。流流程程用聚乙二醇(PEG)凝胶法制备了Ba(Zn1xCox)Fe16O27复合氧化物纳米材料。溶胶-凝胶(S0l--Gel)法(最常用)溶胶-凝胶(S0l--Gel)法(最常用)分分类类问问题题原料金属醇盐成本较高;有机溶剂对人体有一定的危害性;整个溶胶一凝胶过程所需时间较长(常需要几天或几周);存在残留小孔洞;存在残留的碳;在干燥过程中会逸出气体及有机物,并产生收缩。优优点点按产生溶胶一凝胶的机制分为:传统胶束型无机聚合物型络合物型溶胶一凝胶体系中组分的扩散在纳米范围内,易在温和的反应条件下进行;通过控制反应条件和各组分的比率,可对材料的电磁参数进行调整;均匀度、纯度高(均匀性可达分...
