110kV主变压器订货技术协议VIP专享VIP免费

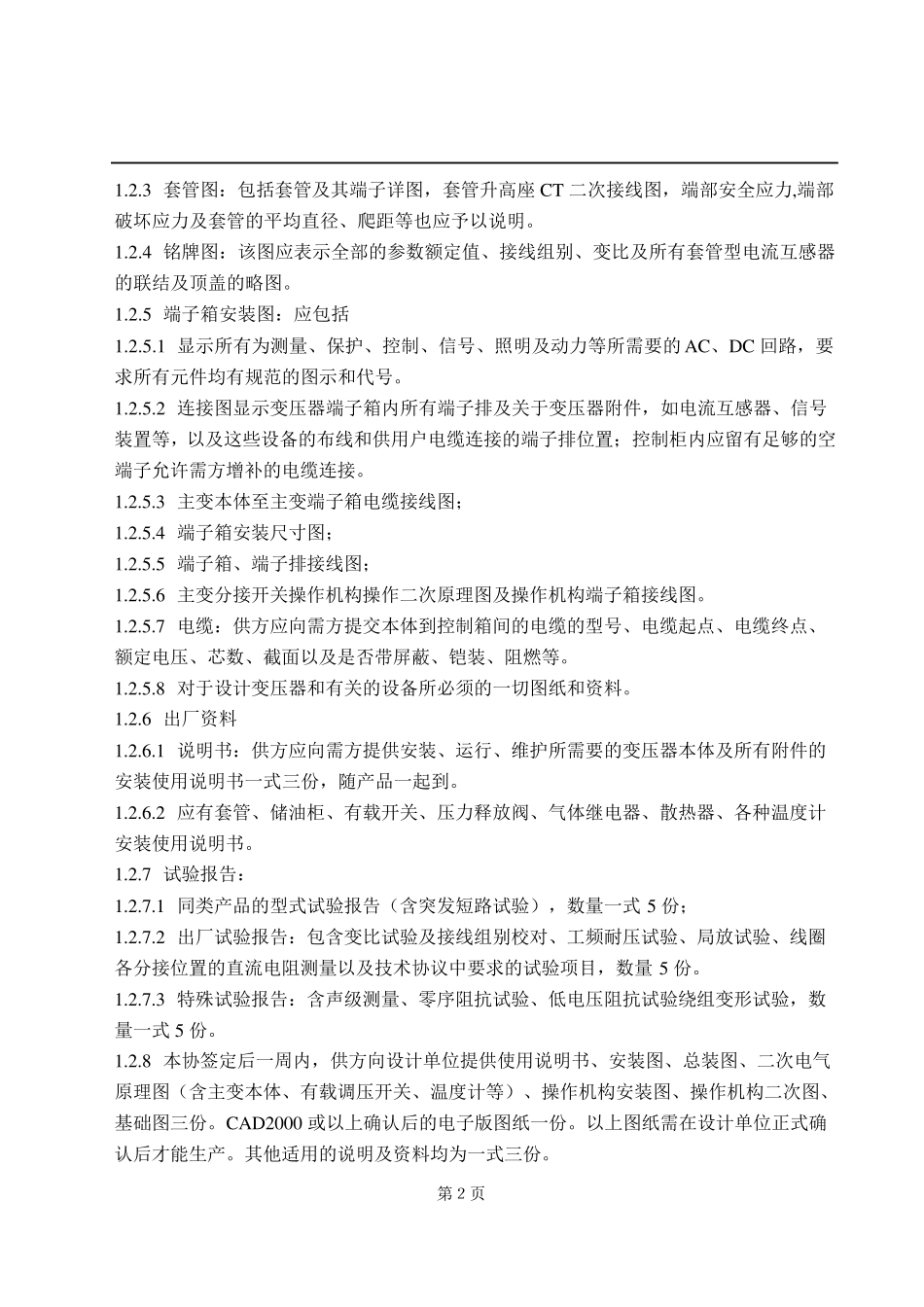

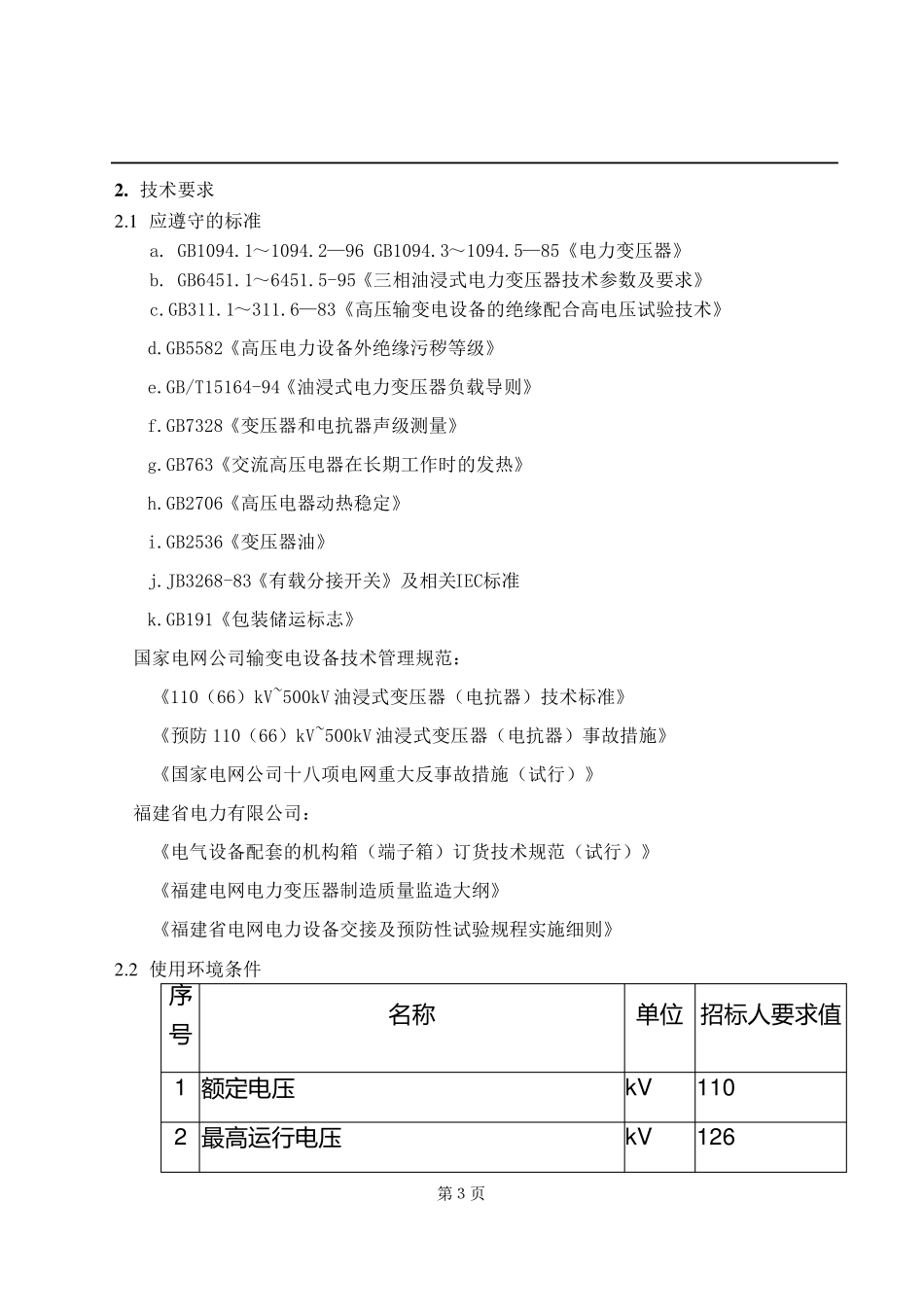

第１页 110kV 50MVA 变 压 器 技 术 协议 二期变电站工程拟向变压器有限公司（以下简称供方）订购SZ11-50000kVA/110kV等级电力变压器一台。为保证长乐110kV湖滨二期变电站新建工程电力变压器的技术性能和制造质量，现提出如下要求： 本技术协议中技术指标高于国标的按本协议执行，未提及的参照国标执行。 1. 一般规定、说明及要求 1.1 工作范围 1.1.1 提供一台 SZ11-50000kVA／110kV 三相自冷油浸式双绕组免维护电力有载调压变压器以及有关附属设备及现场服务等。 1.1.2 本协议的目的并未完全规定所有设备细则要求，供方需提供高质量（可靠性高、损耗低、维护方便）的设备和附件，来满足本协议要求及工程设计和制造工艺的工业标准。 1.2 设计图纸及出厂资料的要求： 1.2.1 设计图纸:合同签订后7 天内供方应向需方提供工程设计所需要的确认图纸，数量为一式三份。由设计单位确认后，根据设计单位确认意见，供方进一步修改后并提供正式图纸，数量为一式三份。要求所有图纸发 一份电子 邮 件至 设计单位电子 邮 箱 。 1.2.2 外 形 尺 寸 图：这 部 分 图纸将 显 示 所有要求的附件及其 数量、编 目号 ，电压及电流 额定值 ，包 括 尺 寸 的详 细技术数值 （含 中心 线 、重 心 、轨 距 、基 础 中心 ； 高、低压套 管 相序 ；高、低压套 管 相间 距 ； 套 管 接 线 板 的材 料及安 装 孔 尺 寸 等）； 该 部 分 图纸还 应标明运 输 尺寸 和重 量（运 输 重 量、总 重 量）； 重 心 位置 ； 上 、下节 油箱 重 量； 油量（总 油量、本体 油量）； 散 热 器控 制箱 、重 量及其 数量； 本体 端 子 箱 、分 接 开 关及其 机 构 控 制箱 位置 ； 铁 心 、夹 件及本体 接 地 位置 ； 套 管 吊 高、变压器吊 高尺 寸 、放 油阀 等。还 应提供所有部 件及附件的定位尺 寸 和图纸，包 括 储 油柜 、主 油箱 、呼 吸 器、瓦 斯 继 电器（含 分 接 开 关瓦 斯 继 电器）、油位计、压力释 放 器、温 度 计、散 热 器等附件。 第２页 1.2.3 套管图：包括套管及其端子详图，套管升高座CT二次接线图，端部安全应力,端部破坏应力及套管的平均直径、爬距等也应予以说明。 1.2.4 铭牌图：该图应表示全部的参数额定值、接线组别、变比及所有套管型电流互感器的联结及顶盖的略...
