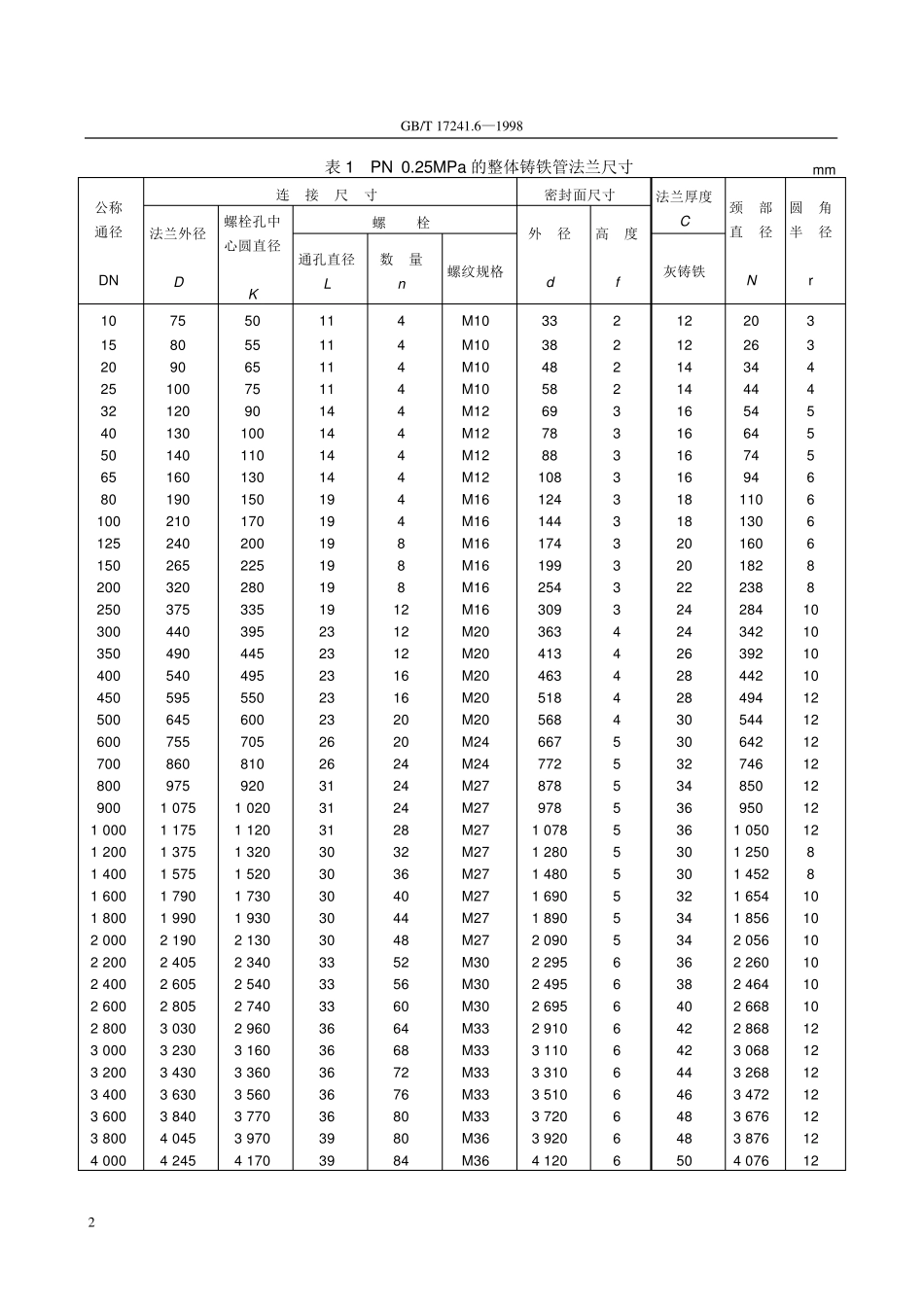

1 1 范围 本标准规定了公称压力PN 为0.25、0.6、1.0、1. 6、2.0、2.5、4.0 及5.0MPa 的整体灰铸铁、可锻铸铁及球墨铸铁管法兰的型式和尺寸。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 17241.7—1998 铸铁管法兰 技术条件 3 型式和尺寸 法兰的型式和尺寸应符合图 1 及表 1～表 8 的规定。 图 1 国家技术监督局1998-03-05 批准 1998-12-01 实施 中华人民共和国国家标准 整体铸铁管法兰 Integral cast iron pipe flanges GB/T 17241.6—1998 neq ISO 7005.2：1988 代替 GB 4216.2～4216.6—84 GB 12380.1～12380.6—90 K D K D L r L N N f r C N N L L d K D d K D B 型 (凸面) A 型 (平面) C C f C GB/T 17241.6—1998 2 表 1 PN 0.25MPa 的整体铸铁管法兰尺寸 mm 公称 通径 DN 连 接 尺 寸 密封面尺寸 法兰厚度 C 颈 部 直 径 N 圆 角 半 径 r 法兰外径 D 螺栓孔中 心圆直径 K 螺 栓 外 径 d 高 度 f 通孔直径 L 数 量 n 螺纹规格 灰铸铁 10 75 50 11 4 M10 33 2 12 20 3 15 80 55 11 4 M10 38 2 12 26 3 20 90 65 11 4 M10 48 2 14 34 4 25 100 75 11 4 M10 58 2 14 44 4 32 120 90 14 4 M12 69 3 16 54 5 40 130 100 14 4 M12 78 3 16 64 5 50 140 110 14 4 M12 88 3 16 74 5 65 160 130 14 4 M12 108 3 16 94 6 80 190 150 19 4 M16 124 3 18 110 6 100 210 170 19 4 M16 144 3 18 130 6 125 240 200 19 8 M16 174 3 20 160 6 150 265 225 19 8 M16 199 3 20 182 8 200 320 280 19 8 M16 254 3 22 238 8 250 375 335 19 12 M16 309 3 24 284 10 300 440 395 23 12 M20 363 4 24 342 10 350 490 445 23 12 M20 413 4 26 392 10 400 540 495 23 16 M20 463 4 28 442 10 450 595 550 23 16 M20 518 4 28 494 12 500 645 600 23 20 M20 568 4 30 544 12 600 755 705 26 20 M24 667 5 30 642 12 700 860 810 26 24 M2...
