NSP713(V3.0)电动机保护及测控装置技术说明书VIP免费

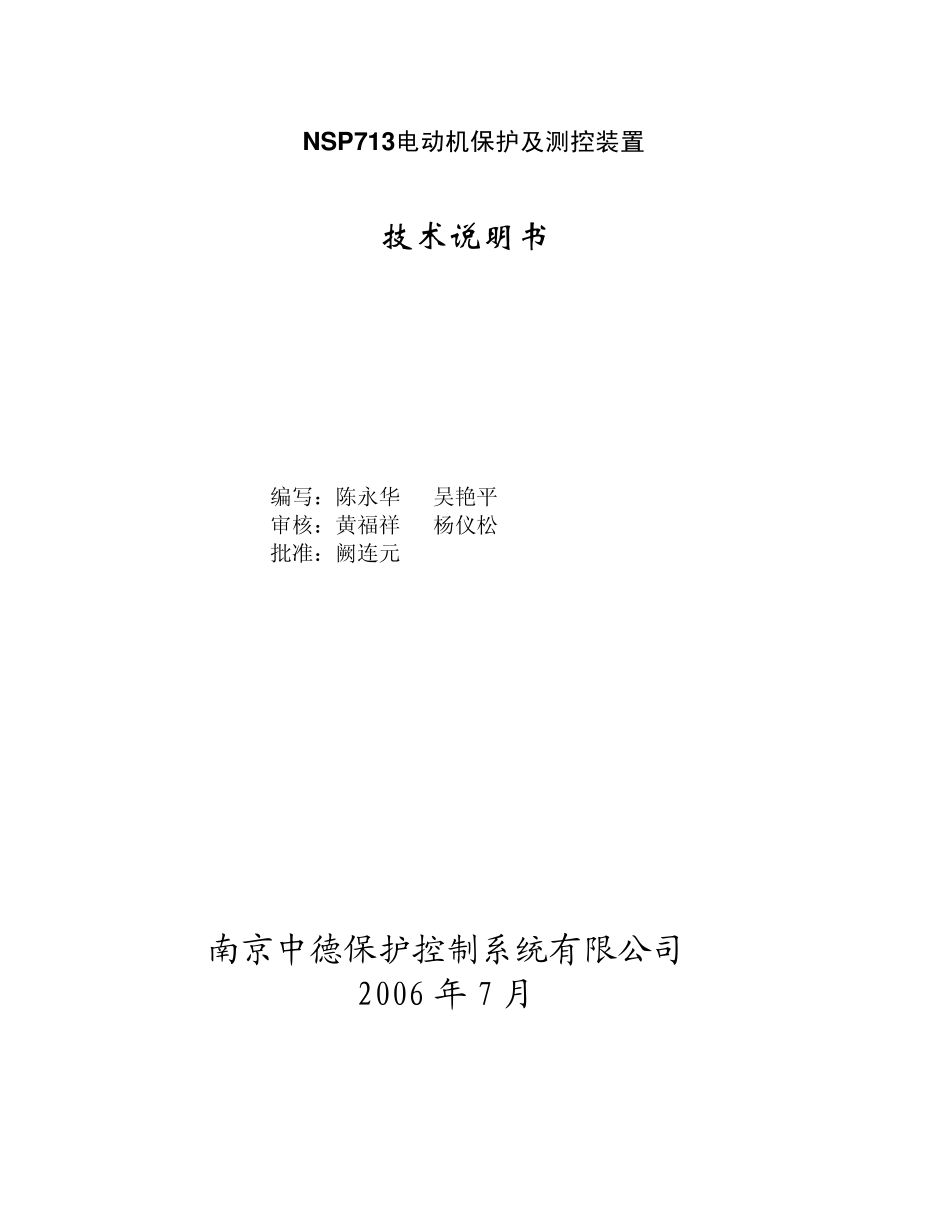

NSP713电动机保护及测控装置 技术说明书 编写：陈永华 吴艳平 审核：黄福祥 杨仪松 批准：阙连元 南京中德保护控制系统有限公司 2006 年 7 月 NSP713电动机保护及测控装置技术说明书 1 概述 NSP713电动机保护及测控装置（以下简称装置），适用于3-10kV大型异步或同步电动机，可集中组屏也可在开关柜就地安装。 装置的保护功能主要包括： 1、差动保护（比率差动及差动速断） 2、两段相过流保护。电机开机时各段启动值可短时切换为一较大定值，以躲过电动机的起动电流。 3、小电流接地保护(非有效接地系统)或两段零序过流保护(有效接地系统)。具体可用功能取决于订货号。 4、低电压保护。 5、过电压保护。 6、过负荷保护。两段定时限过负荷和一段反时限过负荷。 7、四路外部开入跳闸。 8、负序过流保护。两段定时限负序过流保护及一段反时限负序过流保护。 9、堵转保护。 10、起动时间过长保护。 11、热过负荷保护。 12、TV断线告警。 13、反向联锁 装置的测控功能主要有： 1．遥测功能：装置可完成电机Ia、Ib、Ic、3Io、I1、I2、Ua、Ub、Uc、3Uo、Uab、Ubc、Uca、P、Q、cosϕ、f的遥测量。 2．遥信功能：装置共有21路遥信。另有两路开入可用作脉冲电度量采集或GPS对时秒脉冲输入。 3．遥控功能：断路器遥控分合。 4．操作回路。 2.1额定参数 2.1.1 额定直流电压：220V 或110V，允许偏差-20%～+20%。 2.1.2 额定交流数据 a) 交流电压 ：100 V。 b) 交流电流：5A 或1A 。 c) 额定频率：50Hz。 2.1.3 功率消耗 a) 直流回路：正常工作时不大于20W，装置动作时不大于25W。 b) 交流电压回路：每相不大于0.5VA c) 交流电流回路：额定电流为5A 时每相不大于1.0VA；额定电流为1A 时每相不大于0.5VA。 2.1.4 开关量输入电平为220V或110V（依订货号而定，参见附录4）；遥脉及GPS输入为24V，需有源输入。 2.2主要技术性能 2.2.1 采样回路精确工作范围及误差如表1。 表1 采样回路精确工作范围及误差 保护回路 测量回路 测量范围 精度† 测量范围 精度 三 相电压 0.4V－ 120V 0.2% 与 保护共 用同 保护 三 相电流 0.08In－ 20In 3% 0-2.0In 0.2% 零 序 电压 0.4V－ 120V 3% 高 灵 敏 * 0.002A-1.200A3% ------ ------ 零 序 电流 宽 范围* 0.08In－ 20In 3% ------ ------ † 基 准 值 为额定值 。 * 根 据 系 统 的 接 地 方 ...
