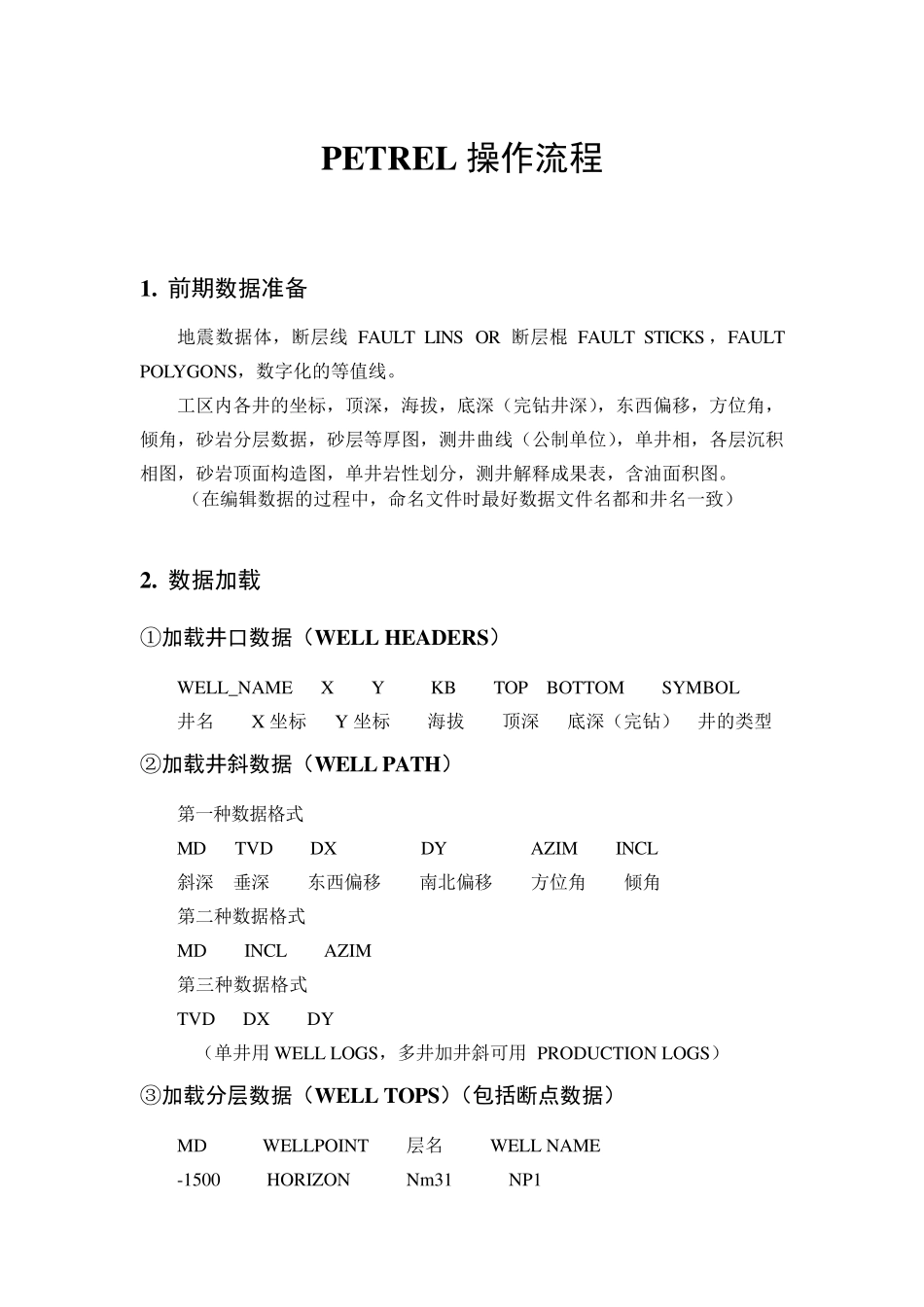

PETREL 操作流程 1. 前期数据准备 地震数据体，断层线FAULT LINS OR 断层棍FAULT STICKS ，FAULT POLYGONS，数字化的等值线。 工区内各井的坐标，顶深，海拔，底深（完钻井深），东西偏移，方位角，倾角，砂岩分层数据，砂层等厚图，测井曲线（公制单位），单井相，各层沉积相图，砂岩顶面构造图，单井岩性划分，测井解释成果表，含油面积图。 （在编辑数据的过程中，命名文件时最好数据文件名都和井名一致） 2. 数据加载 ①加载井口数据（W ELL HEADERS） WELL_NAME X Y KB TOP BOTTOM SYMBOL 井名 X 坐标 Y 坐标 海拔 顶深 底深（完钻） 井的类型 ②加载井斜数据（W ELL PATH） 第一种数据格式 MD TVD DX DY AZIM INCL 斜深 垂深 东西偏移 南北偏移 方位角 倾角 第二种数据格式 MD INCL AZIM 第三种数据格式 TVD DX DY （单井用 WELL LOGS，多井加井斜可用 PRODUCTION LOGS） ③加载分层数据（W ELL TOPS）（包括断点数据） MD WELLPOINT 层名 WELL NAME -1500 HORIZON Nm 31 NP1 -1600 FAULT Nm32 NP1 以WELL TOPS 加载之后删除系统的缺省项，新建4 项，对应输入数据的列，名称进行编辑，Su b-sea Z v alu es mu st be negativ e!(低于海平面的Z 值都为负)，该选项在编辑时不要选中 ④加载测井曲线（WELL LOGS） LAS 格式文件 MD RESIS AC SP GR 曲线采用 0.125m 的点数据（1m8 个点数据），注意有的曲线单位要由英制转换为公制，如：AC 英制单位 μs/in 要换成工制单位 μs/m，再用转换程序转换为LAS 格式文件进行输入，以提高数据的加载速度。 如果有孔渗饱数据，按相同格式依次排列即可。 在/INPUT DATA 中设置数据的排列顺序，曲线内容较多，系统缺省项只有 MD，所以要用 SPECIFY TO BE LOADED 定义新的曲线，对应加载数据的列数，名称和属性进行编辑。 如：DEPT 1 MEASURED DEPTH DEPT SP 4 SPONTANEOUS POTEN SP 在/UNITS 中可设置输入数据的单位 在/SETTING 中设置参考高度：矫正海拔 OR 平均海平面OR 其他 ⑤加载单井相（WELL LOGS） PRN 格式文件 MD（斜深） FACE 岩性代码 在曲线上划分不同层所属的相，划相时读取每层的顶值，不同的相取不同的代码，如：河道 1，天然堤 2，决口扇 3 … .. 以WELL LOGS 加载之后，使用默认的MD，使用类似曲线的添加方式，属性取岩性 ...
