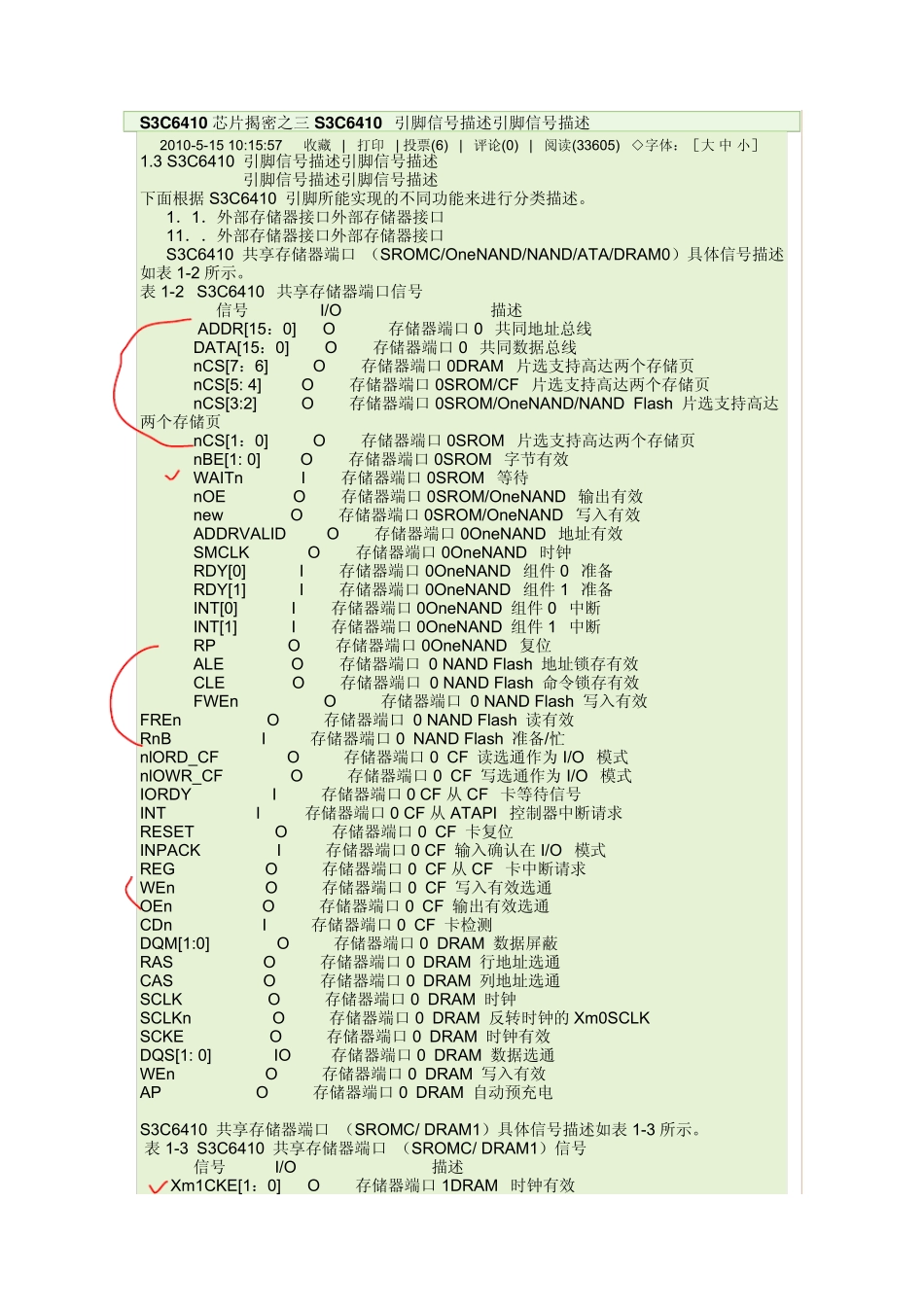

S3C6410 芯片揭密之三 S3C6410 引脚信号描述引脚信号描述 2010-5-15 10:15:57 收藏 | 打印 | 投票(6) | 评论(0) | 阅读(33605) ◇字体：［大 中 小］ 1.3 S3C6410 引脚信号描述引脚信号描述 引脚信号描述引脚信号描述 下面根据 S3C6410 引脚所能实现的不同功能来进行分类描述。 1．1．外部存储器接口外部存储器接口 11．．外部存储器接口外部存储器接口 S3C6410 共享存储器端口 （SROMC/OneNAND/NAND/ATA/DRAM0）具体信号描述如表 1-2 所示。 表 1-2 S3C6410 共享存储器端口信号 信号 I/O 描述 ADDR[15：0] O 存储器端口 0 共同地址总线 DATA[15：0] O 存储器端口 0 共同数据总线 nCS[7：6] O 存储器端口 0DRAM 片选支持高达两个存储页 nCS[5: 4] O 存储器端口 0SROM/CF 片选支持高达两个存储页 nCS[3:2] O 存储器端口 0SROM/OneNAND/NAND Flash 片选支持高达两个存储页 nCS[1：0] O 存储器端口 0SROM 片选支持高达两个存储页 nBE[1: 0] O 存储器端口 0SROM 字节有效 WAITn I 存储器端口 0SROM 等待 nOE O 存储器端口 0SROM/OneNAND 输出有效 new O 存储器端口 0SROM/OneNAND 写入有效 ADDRVALID O 存储器端口 0OneNAND 地址有效 SMCLK O 存储器端口 0OneNAND 时钟 RDY[0] I 存储器端口 0OneNAND 组件 0 准备 RDY[1] I 存储器端口 0OneNAND 组件 1 准备 INT[0] I 存储器端口 0OneNAND 组件 0 中断 INT[1] I 存储器端口 0OneNAND 组件 1 中断 RP O 存储器端口 0OneNAND 复位 ALE O 存储器端口 0 NAND Flash 地址锁存有效 CLE O 存储器端口 0 NAND Flash 命令锁存有效 FWEn O 存储器端口 0 NAND Flash 写入有效 FREn O 存储器端口 0 NAND Flash 读有效 RnB I 存储器端口 0 NAND Flash 准备/忙 nlORD_CF O 存储器端口 0 CF 读选通作为 I/O 模式 nlOWR_CF O 存储器端口 0 CF 写选通作为 I/O 模式 IORDY I 存储器端口 0 CF 从 CF 卡等待信号 INT I 存储器端口 0 CF 从 ATAPI 控制器中断请求 RESET O 存储器端口 0 CF 卡复位 INPACK I 存储器端口 0 CF 输入确认在 I/O 模式 REG O 存储器端口 0 CF 从 CF 卡中断请求 WEn O 存储器端口 0 CF 写入有效选通 OEn O 存储器端口 0 CF 输出有效选通 CDn I ...
