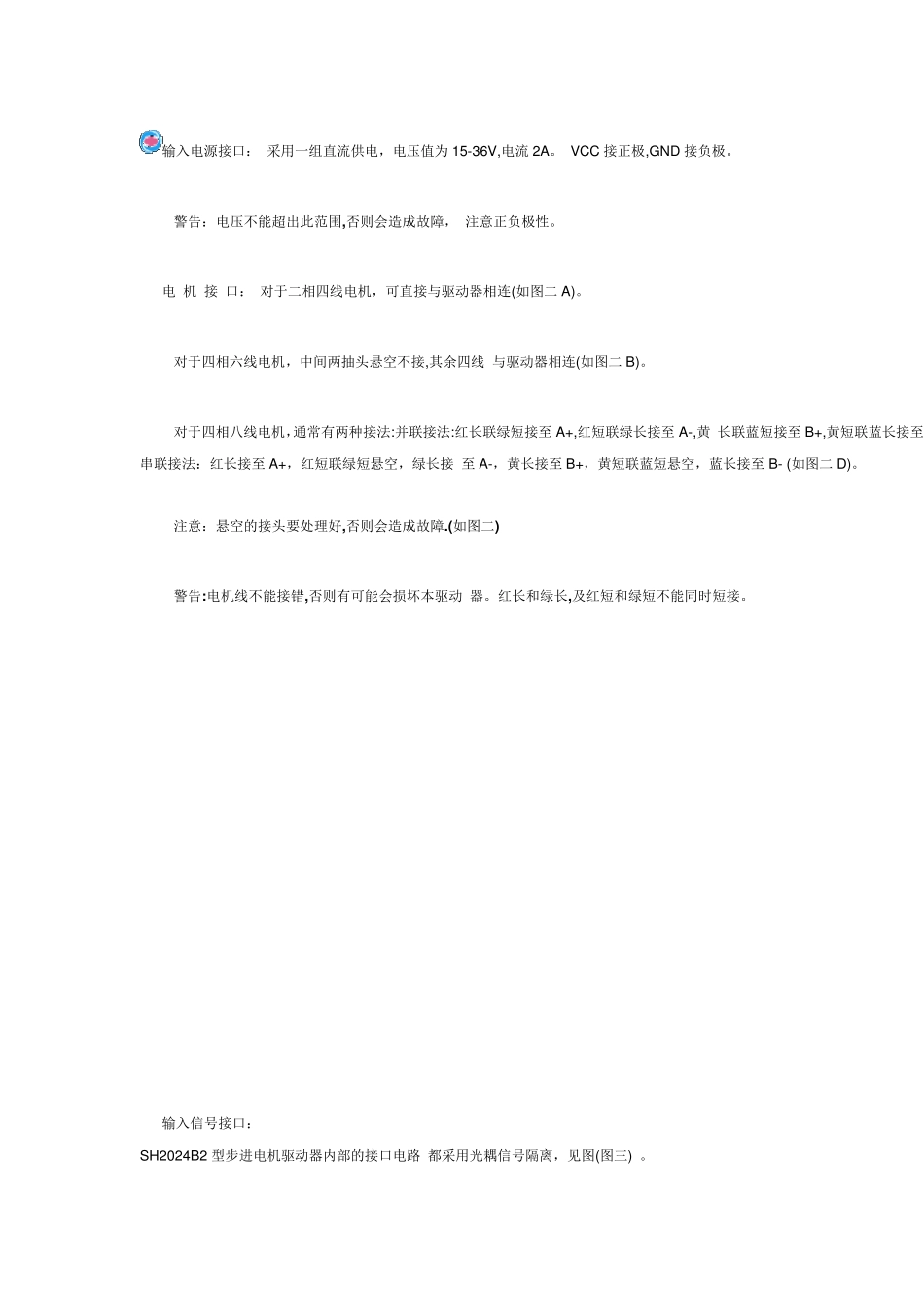

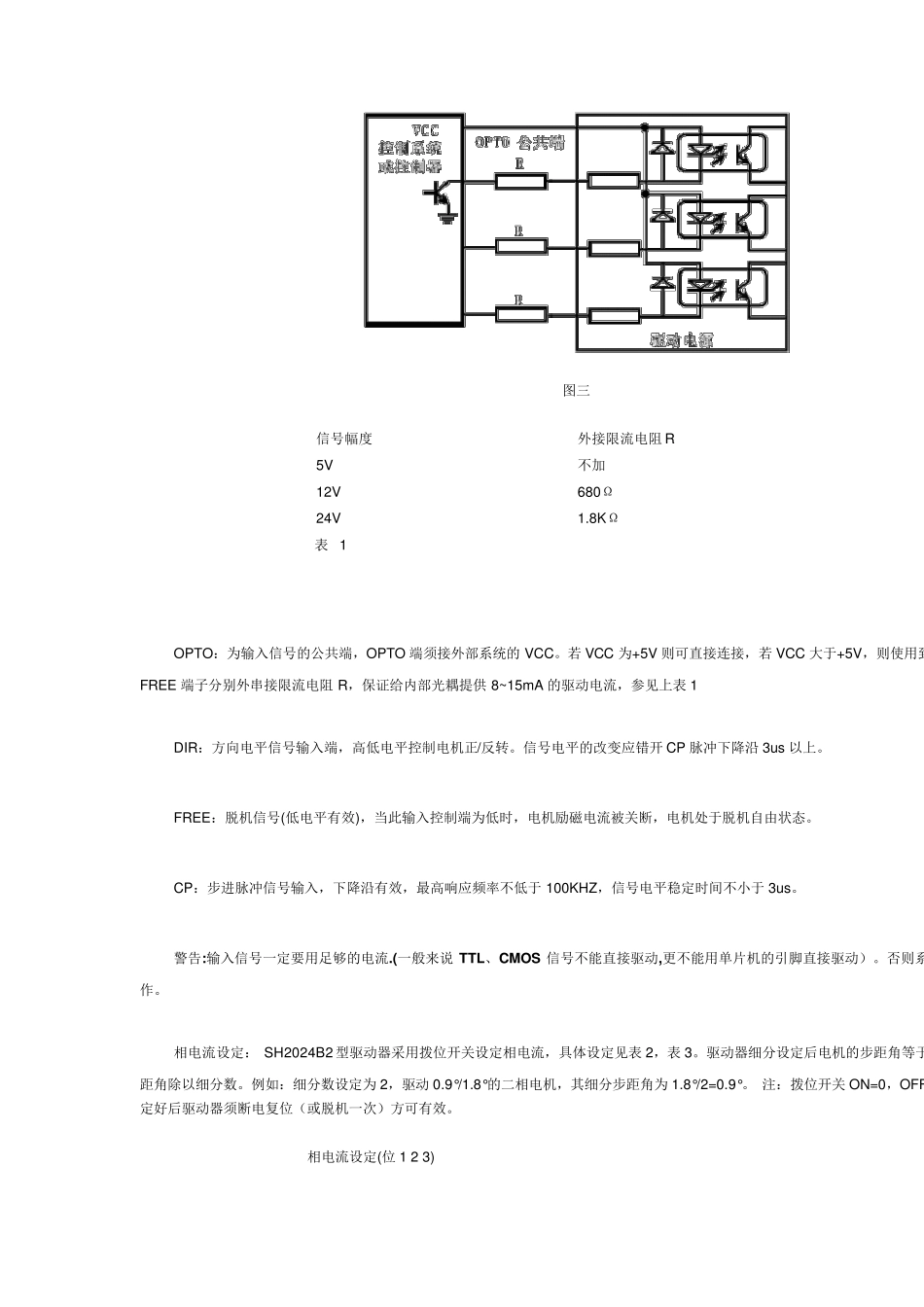

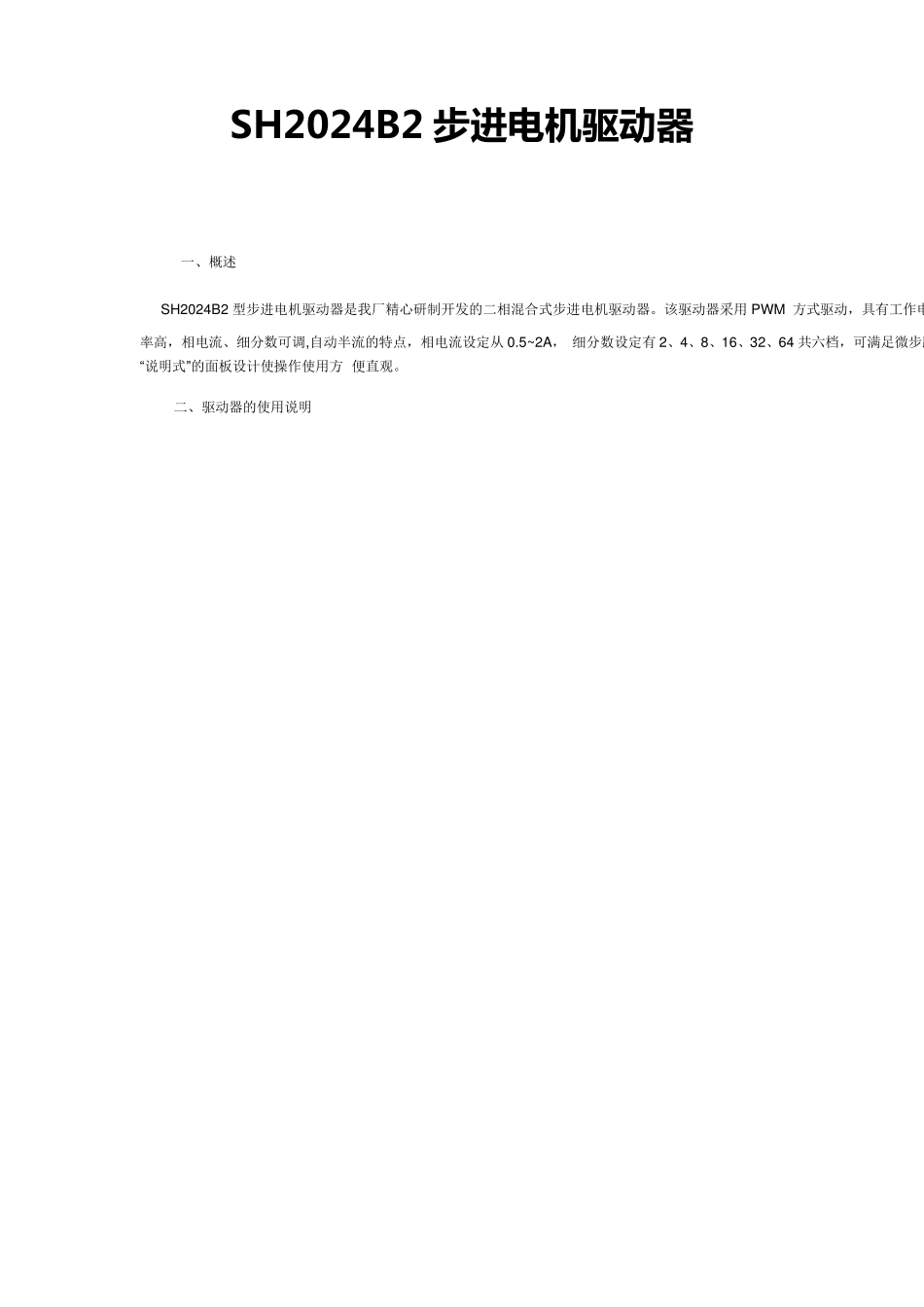

SH2024B2 步 进 电 机 驱 动器 一、概述 SH2024B2 型步进电机驱动器是我厂精心研制开发的二相混合式步进电机驱动器。该驱动器采用 PWM 方式驱动，具有工作电率高，相电流、细分数可调,自动半流的特点，相电流设定从 0.5~2A， 细分数设定有 2、4、8、16、32、64 共六档，可满足微步距“说明式”的面板设计使操作使用方 便直观。 二、驱动器的使用说明 输入电源接口： 采用一组直流供电，电压值为15-36V,电流2A。 VCC 接正极,GND 接负极。 警告：电压不能超出此范围,否则会造成故障， 注意正负极性。 电 机 接 口： 对于二相四线电机，可直接与驱动器相连(如图二 A)。 对于四相六线电机，中间两抽头悬空不接,其余四线 与驱动器相连(如图二 B)。 对于四相八线电机，通常有两种接法:并联接法:红长联绿短接至 A+,红短联绿长接至 A-,黄 长联蓝短接至 B+,黄短联蓝长接至串联接法：红长接至 A+，红短联绿短悬空，绿长接 至 A-，黄长接至 B+，黄短联蓝短悬空，蓝长接至 B- (如图二 D)。 注意：悬空的接头要处理好,否则会造成故障.(如图二) 警告:电机线不能接错,否则有可能会损坏本驱动 器。红长和绿长,及红短和绿短不能同时短接。 输入信号接口： SH2024B2 型步进电机驱动器内部的接口电路 都采用光耦信号隔离，见图(图三) 。 图三 信号幅度 外接限流电阻R 5V 不加 12V 680Ω 24V 1.8KΩ 表 1 OPTO：为输入信号的公共端，OPTO 端须接外部系统的 VCC。若 VCC 为+5V 则可直接连接，若 VCC 大于+5V，则使用到FREE 端子分别外串接限流电阻R，保证给内部光耦提供 8~15mA 的驱动电流，参见上表 1 DIR：方向电平信号输入端，高低电平控制电机正/反转。信号电平的改变应错开 CP 脉冲下降沿 3us 以上。 FREE：脱机信号(低电平有效)，当此输入控制端为低时，电机励磁电流被关断，电机处于脱机自由状态。 CP：步进脉冲信号输入，下降沿有效，最高响应频率不低于 100KHZ，信号电平稳定时间不小于 3us。 警告:输入信号一定要用足够的电流.(一般来说 TTL、CMOS 信号不能直接驱动,更不能用单片机的引脚直接驱动）。否则系作。 相电流设定： SH2024B2 型驱动器采用拨位开关设定相电流，具体设定见表 2，表 3。驱动器细分设定后电机的步距角等于距角除以细分数。例如：细分数设定为 2，驱动 0.9°/1.8°的二相电机，其细分步距角为 1.8°/2=0.9°。 注：拨位开关 ON=0，O...
