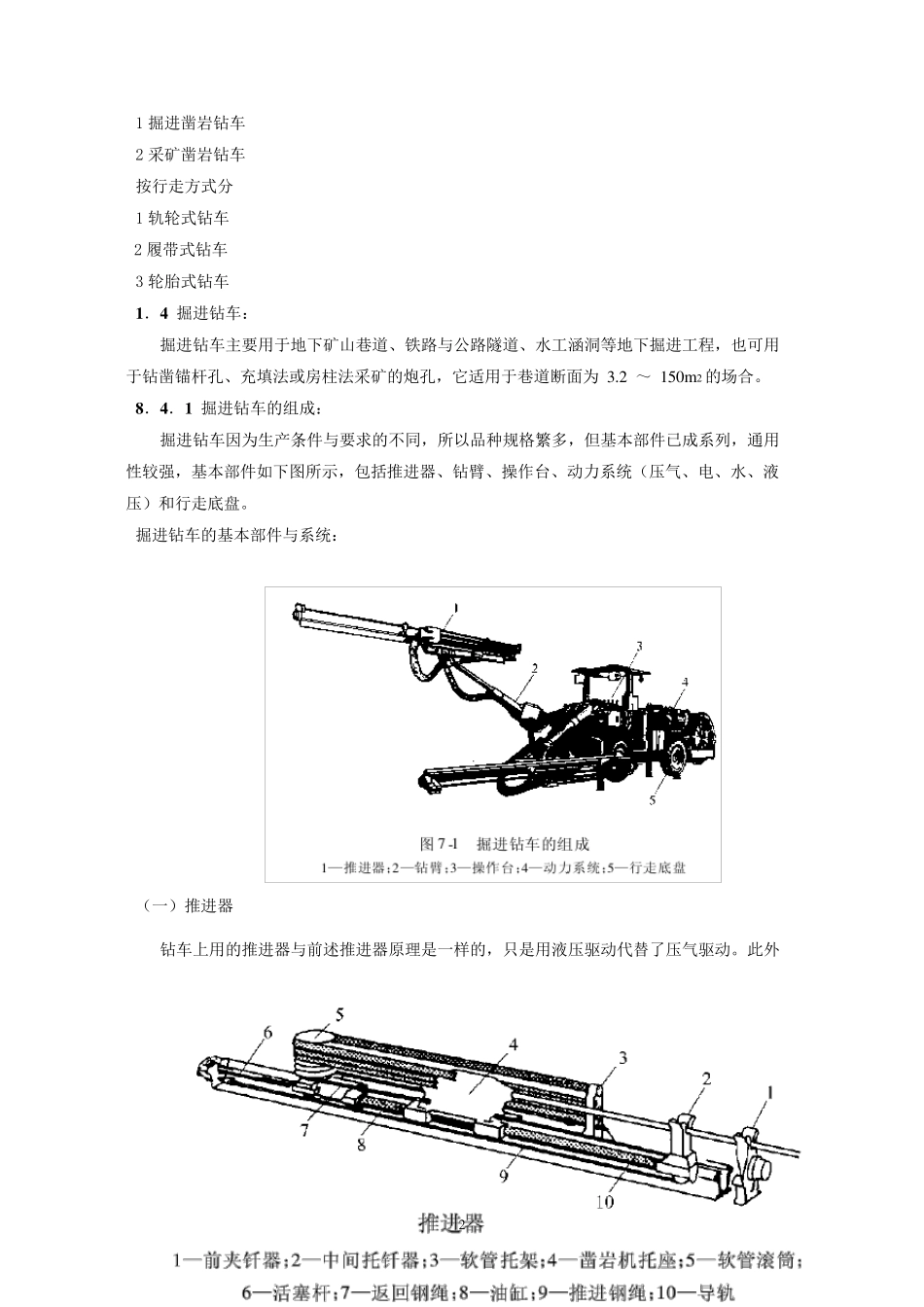

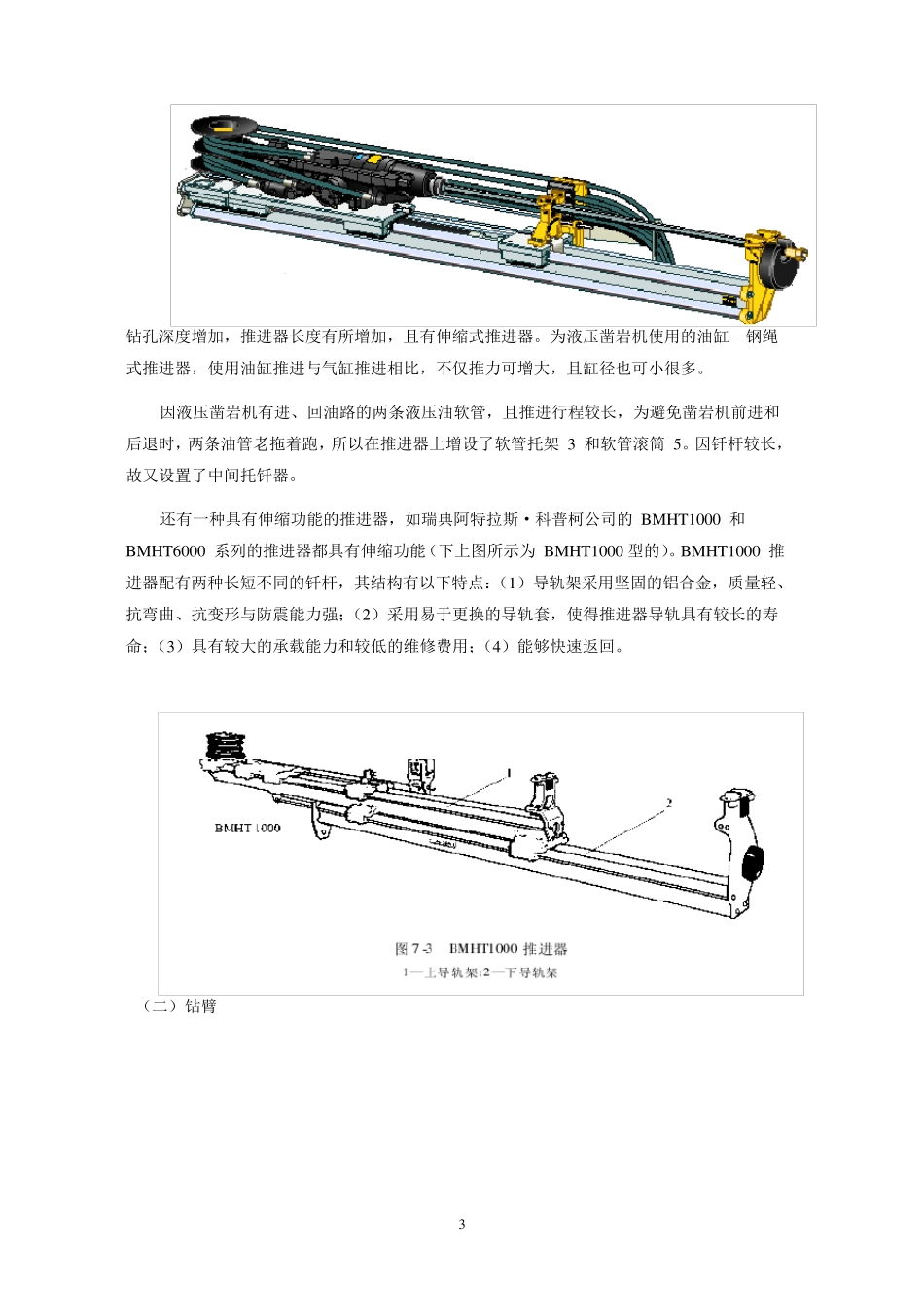

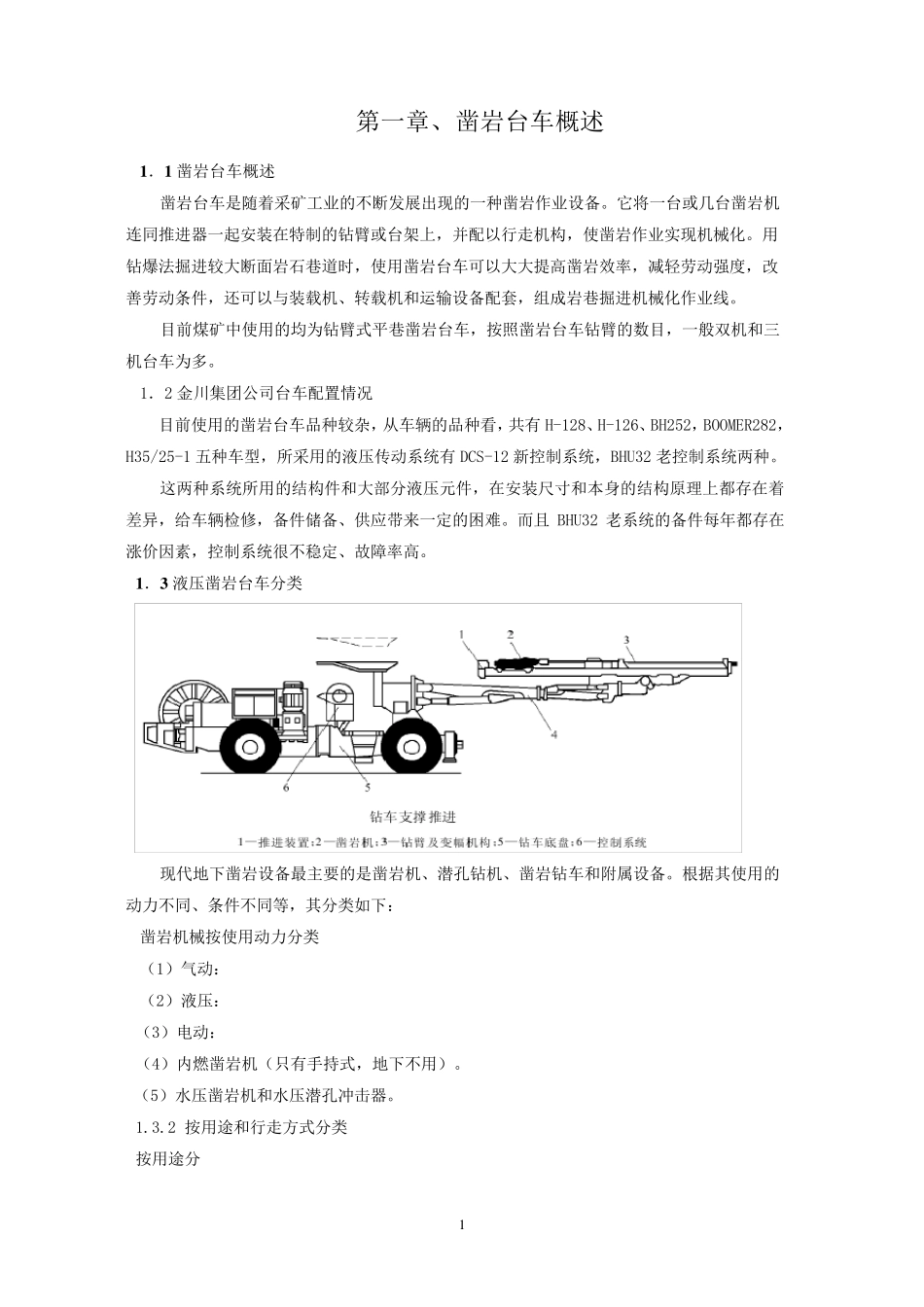

1 第一章、凿岩台车概述 1 .1 凿岩台车概述 凿岩台车是随着采矿工业的不断发展出现的一种凿岩作业设备。它将一台或几台凿岩机连同推进器一起安装在特制的钻臂或台架上,并配以行走机构,使凿岩作业实现机械化。用钻爆法掘进较大断面岩石巷道时,使用凿岩台车可以大大提高凿岩效率,减轻劳动强度,改善劳动条件,还可以与装载机、转载机和运输设备配套,组成岩巷掘进机械化作业线。 目前煤矿中使用的均为钻臂式平巷凿岩台车,按照凿岩台车钻臂的数目,一般双机和三机台车为多。 1.2 金川集团公司台车配置情况 目前使用的凿岩台车品种较杂,从车辆的品种看,共有H-128、H-126、BH252,BOOMER282,H35/25-1 五种车型,所采用的液压传动系统有DCS-12 新控制系统,BHU32 老控制系统两种。 这两种系统所用的结构件和大部分液压元件,在安装尺寸和本身的结构原理上都存在着差异,给车辆检修,备件储备、供 应 带 来 一定 的困 难 。而 且BHU32 老系统的备件每 年 都存在涨 价 因 素 ,控制系统很 不稳 定 、故 障 率高。 1 .3 液压凿岩台车分类 现代 地 下 凿岩设备最 主 要 的是凿岩机、潜 孔 钻机、凿岩钻车和附 属 设备。根 据 其 使用的 动力 不同、条件不同等 ,其 分类 如 下 : 凿岩机械按使用动力 分类 ( 1) 气 动: ( 2) 液压: ( 3) 电 动: ( 4) 内 燃 凿岩机( 只 有手 持 式,地 下 不用) 。 ( 5) 水 压凿岩机和水 压潜 孔 冲 击 器。 1.3.2 按用途 和行走方 式分类 按用途 分 2 1 掘进凿岩钻车 2 采矿凿岩钻车 按行走方式分 1 轨轮式钻车 2 履带式钻车 3 轮胎式钻车 1 .4 掘进钻车: 掘进钻车主要用于地下矿山巷道、铁路与公路隧道、水工涵洞等地下掘进工程,也可用于钻凿锚杆孔、充填法或房柱法采矿的炮孔,它适用于巷道断面为 3.2 ~ 150m 2 的场合。 8 .4 .1 掘进钻车的组成: 掘进钻车因为生产条件与要求的不同,所以品种规格繁多,但基本部件已成系列,通用性较强,基本部件如下图所示,包括推进器、钻臂、操作台、动力系统(压气、电、水、液压)和行走底盘。 掘进钻车的基本部件与系统: (一)推进器 钻车上用的推进器与前述推进器原理是一样的,只是用液压驱动代替了压气驱动。此外 3 钻孔深度增加,推进器长度有所增加,且有伸缩式推进器。为液压凿岩机使用的油缸-钢绳式推...
