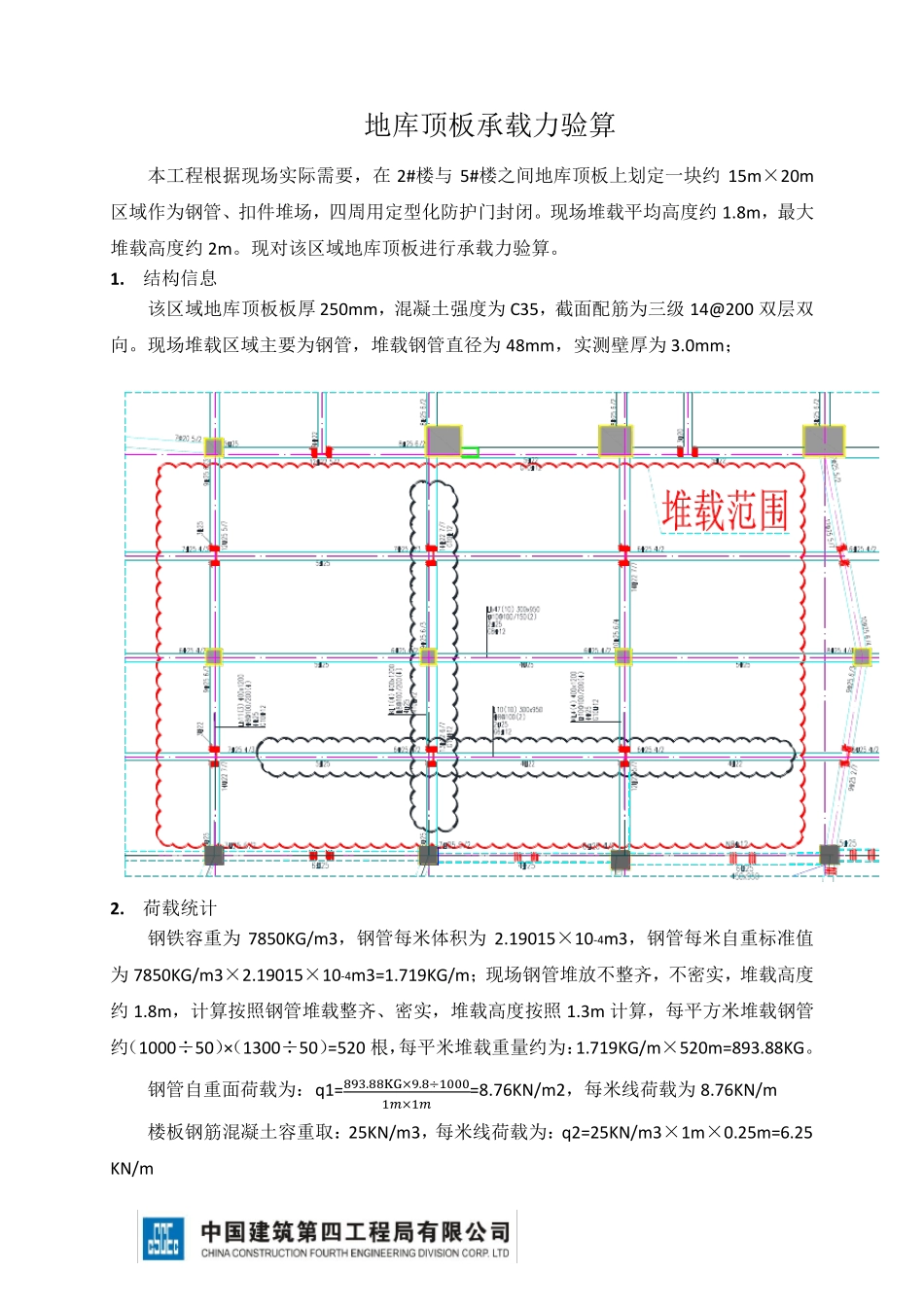

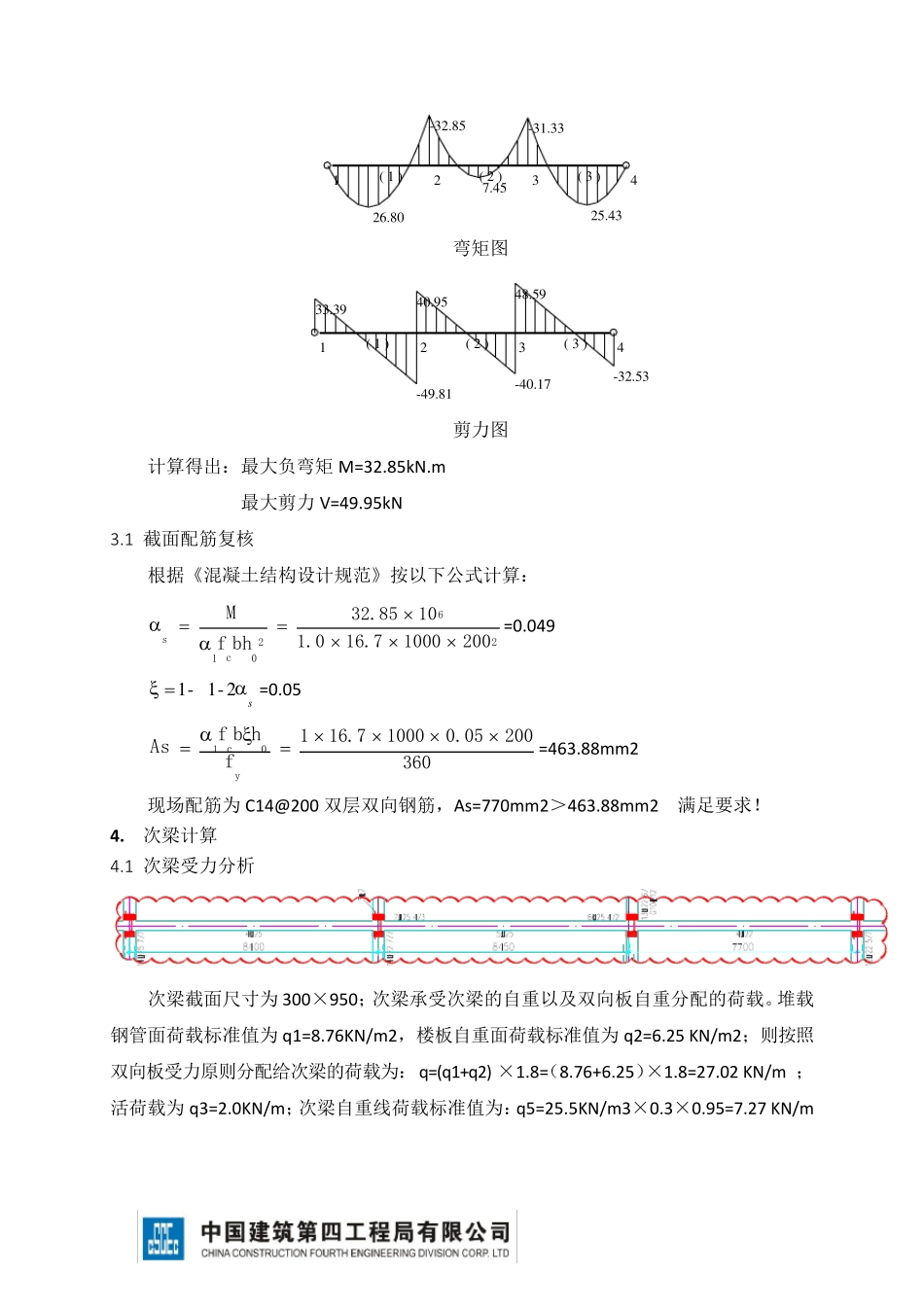

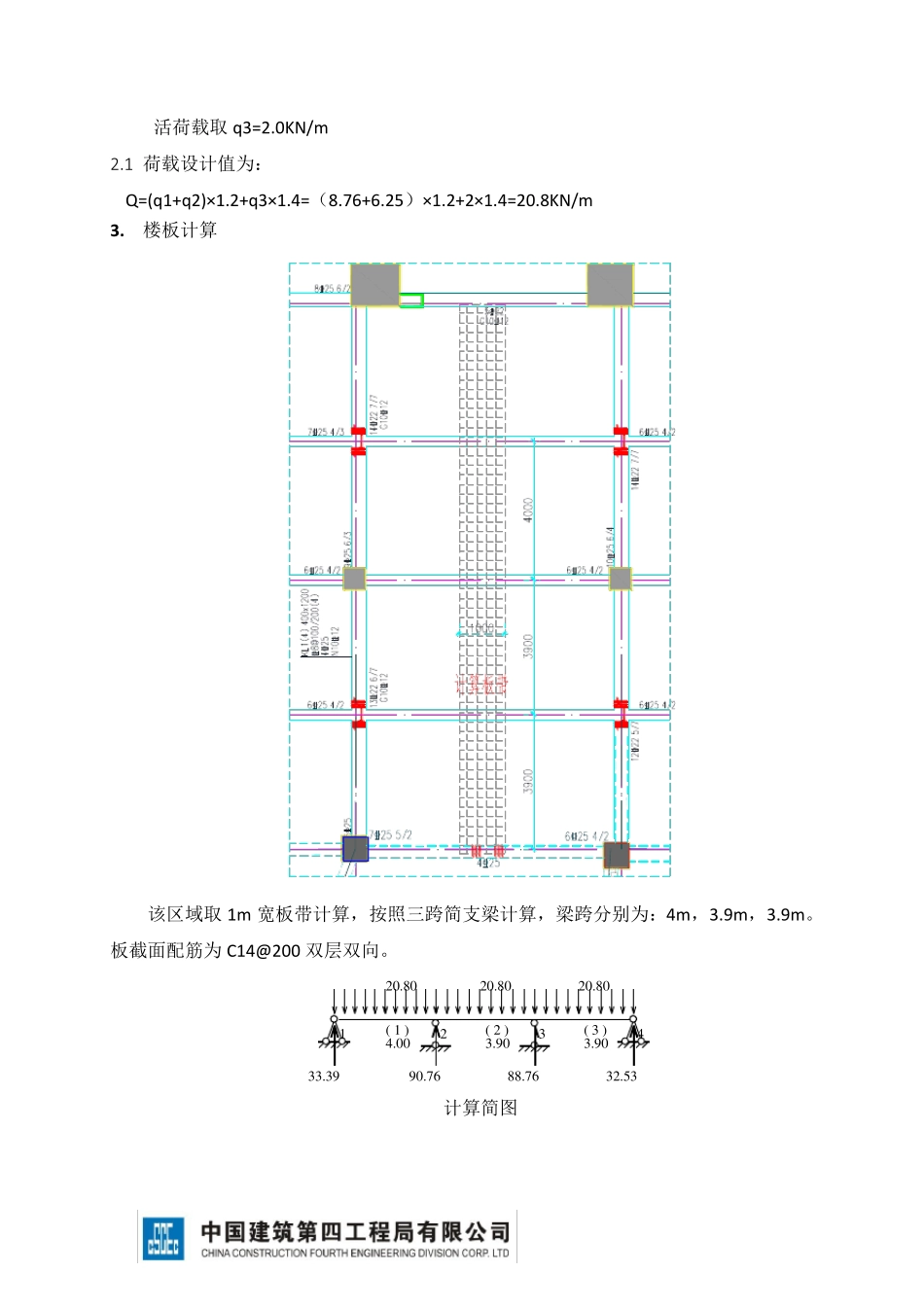

地库顶板承载力验算 本工程根据现场实际需要，在2#楼与5#楼之间地库顶板上划定一块约15m×20m区域作为钢管、扣件堆场，四周用定型化防护门封闭。现场堆载平均高度约1.8m，最大堆载高度约2m。现对该区域地库顶板进行承载力验算。 1. 结构信息 该区域地库顶板板厚 250mm，混凝土强度为 C35，截面配筋为三级 14@200 双层双向。现场堆载区域主要为钢管，堆载钢管直径为 48mm，实测壁厚为 3.0mm； 2. 荷载统计 钢铁容重为 7850KG/m3，钢管每米体积为 2.19015×10-4m3，钢管每米自重标准值为 7850KG/m3×2.19015×10-4m3=1.719KG/m；现场钢管堆放不整齐，不密实，堆载高度约1.8m，计算按照钢管堆载整齐、密实，堆载高度按照 1.3m 计算，每平方米堆载钢管约（1000÷50）×（1300÷50）=520 根，每平米堆载重量约为：1.719KG/m×520m=893.88KG。 钢管自重面荷载为：q1=893.88KG×9.8÷10001ᵅ ×1ᵅ=8.76KN/m2，每米线荷载为 8.76KN/m 楼板钢筋混凝土容重取：25KN/m3，每米线荷载为：q2=25KN/m3×1m×0.25m=6.25 KN/m 活荷载取q3=2.0KN/m 2.1 荷载设计值为： Q=(q1+q2)×1.2+q3×1.4=（8.76+6.25）×1.2+2×1.4=20.8KN/m 3 . 楼板计算 该区域取1m 宽板带计算，按照三跨简支梁计算，梁跨分别为：4m，3.9m，3.9m。板截面配筋为C14@200 双层双向。 计算简图 2 0 .8 02 0 .8 02 0 .8 01234( 1 )( 2 )( 3 )4 .0 03 .9 03 .9 03 3 .3 93 2 .5 39 0 .7 68 8 .7 6 弯矩图 剪力图 计算得出：最大负弯矩M=32.85kN.m 最大剪力V=49.95kN 3.1 截面配筋复核 根据《混凝土结构设计规范》按以下公式计算： 26201s20010007.160.11085.32bhfMc=0.049 s2-1-1=0.05 36020005.010007.16101ycfhbfAs=463.88mm2 现场配筋为C14@200 双层双向钢筋，As=770mm2＞463.88mm2 满足要求！ 4 . 次梁计算 4.1 次梁受力分析 次梁截面尺寸为300×950；次梁承受次梁的自重以及双向板自重分配的荷载。堆载钢管面荷载标准值为q1=8.76KN/m2，楼板自重面荷载标准值为q2=6.25 KN/m2；则按照双向板受力原则分配给次梁的荷载为：q=(q1+q2) ×1.8=（8.76+6.25）×1.8=27.02 KN/m ；活荷载为q3=2.0KN/m；次梁自重线荷载标准值为：q5=25.5KN/m3×0.3×0.95=7.27 KN/m 1234( 1 )( 2 )( 3 )2 6 .8 0-3 2 .8 57 .4 5-3 1 .3 32 5 .4 31234( 1 )...
