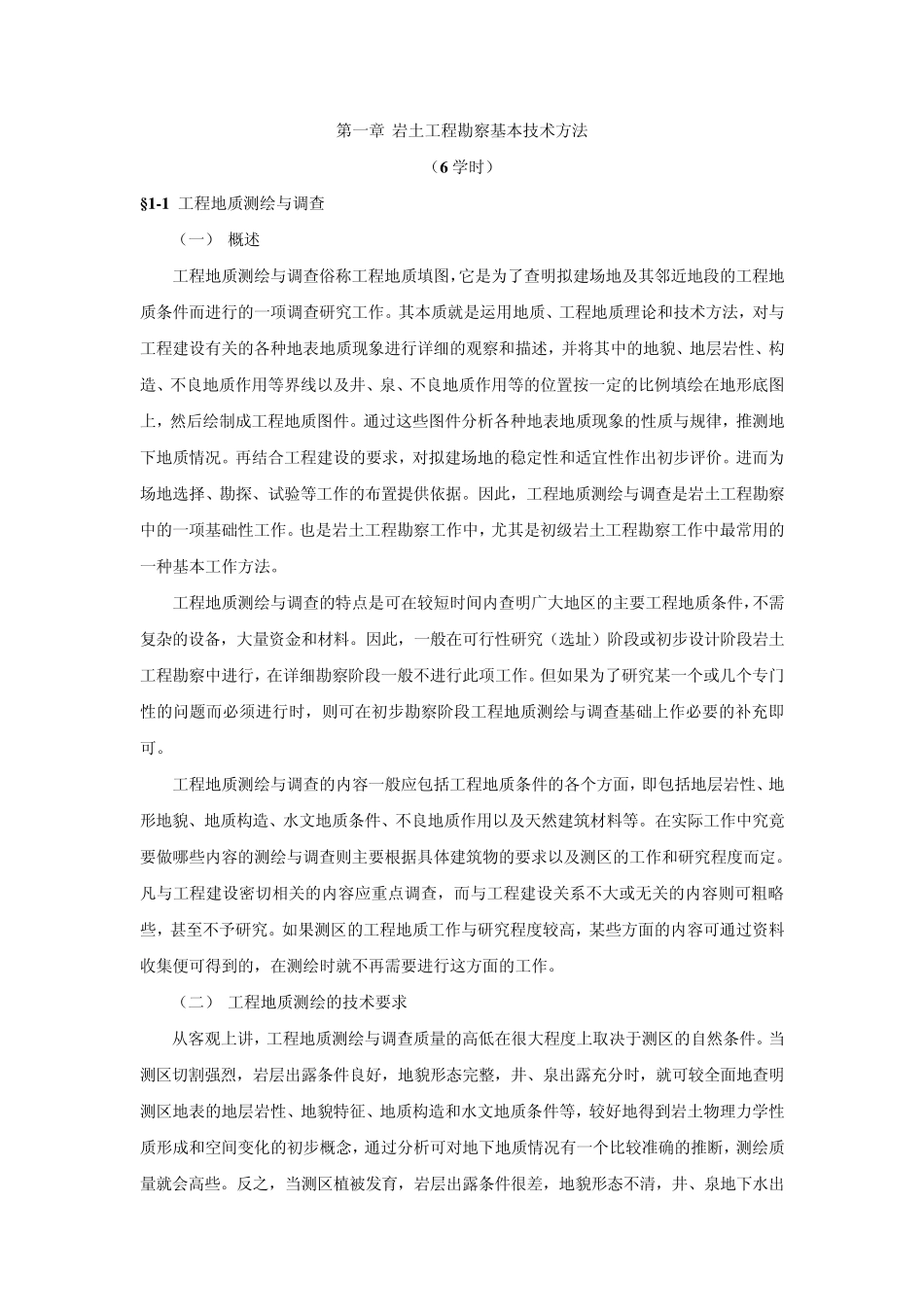

第一章 岩土工程勘察基本技术方法 （6 学时） § 1 -1 工程地质测绘与调查 （一） 概述 工程地质测绘与调查俗称工程地质填图，它是为了查明拟建场地及其邻近地段的工程地质条件而进行的一项调查研究工作。其本质就是运用地质、工程地质理论和技术方法，对与工程建设有关的各种地表地质现象进行详细的观察和描述，并将其中的地貌、地层岩性、构造、不良地质作用等界线以及井、泉、不良地质作用等的位置按一定的比例填绘在地形底图上，然后绘制成工程地质图件。通过这些图件分析各种地表地质现象的性质与规律，推测地下地质情况。再结合工程建设的要求，对拟建场地的稳定性和适宜性作出初步评价。进而为场地选择、勘探、试验等工作的布置提供依据。因此，工程地质测绘与调查是岩土工程勘察中的一项基础性工作。也是岩土工程勘察工作中，尤其是初级岩土工程勘察工作中最常用的一种基本工作方法。 工程地质测绘与调查的特点是可在较短时间内查明广大地区的主要工程地质条件，不需复杂的设备，大量资金和材料。因此，一般在可行性研究（选址）阶段或初步设计阶段岩土工程勘察中进行，在详细勘察阶段一般不进行此项工作。但如果为了研究某一个或几个专门性的问题而必须进行时，则可在初步勘察阶段工程地质测绘与调查基础上作必要的补充即可。 工程地质测绘与调查的内容一般应包括工程地质条件的各个方面，即包括地层岩性、地形地貌、地质构造、水文地质条件、不良地质作用以及天然建筑材料等。在实际工作中究竟要做哪些内容的测绘与调查则主要根据具体建筑物的要求以及测区的工作和研究程度而定。凡与工程建设密切相关的内容应重点调查，而与工程建设关系不大或无关的内容则可粗略些，甚至不予研究。如果测区的工程地质工作与研究程度较高，某些方面的内容可通过资料收集便可得到的，在测绘时就不再需要进行这方面的工作。 （二） 工程地质测绘的技术要求 从客观上讲，工程地质测绘与调查质量的高低在很大程度上取决于测区的自然条件。当测区切割强烈，岩层出露条件良好，地貌形态完整，井、泉出露充分时，就可较全面地查明测区地表的地层岩性、地貌特征、地质构造和水文地质条件等，较好地得到岩土物理力学性质形成和空间变化的初步概念，通过分析可对地下地质情况有一个比较准确的推断，测绘质量就会高些。反之，当测区植被发育，岩层出露条件很差，地貌形态不清，井、泉地下水出露很少时，测绘质量必然会有所降低。这些客观条件是人为...
