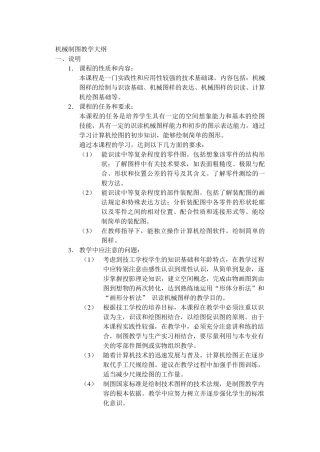

机 械 制 图 教 学 大 纲 一 、 说 明 1 ． 课 程 的 性 质 和 内 容 ： 本 课 程 是 一 门 实 践 性 和...

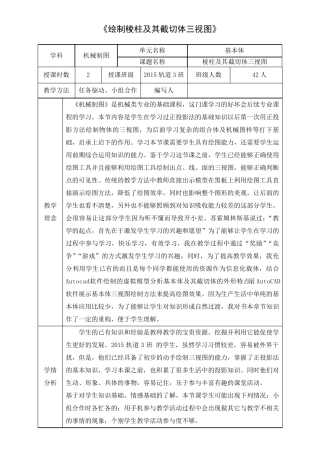

《绘制棱柱及其截切体三视图》 学 科 机 械 制 图 单 元 名 称 基 本 体 课 题 名 称 棱 柱 及 其 截 切 体 三 ...
机械制图 技术制图电气制图计算机制图图形符号标准精选 机械制图、技术制图、电气制图、计算机制图、图形符号标准精选 2009-11-11 15:5...
1 2 3 4 5 6 7 8 9 1 0 1 1 1 2 1 3 1 4 1 . 图中的六棱柱槽为正六棱柱 1 5 2 . 1 6 3 . 4 . 右视图为阶...
德州科技职业学院讲义 数控系机械制图与计算机绘图课程组1 学习情境3:减速器平键、圆柱销的投影 任务 键、销的投影绘制 学习情境 减...

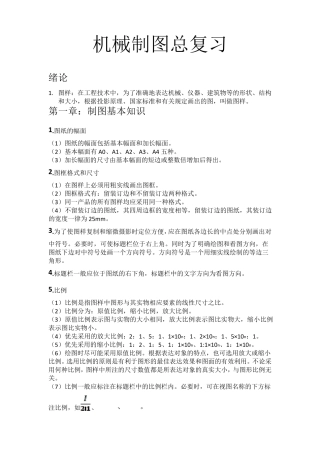

机械制图总复习 绪论 1. 图样：在工程技术中，为了准确地表达机械、仪器、建筑物等的形状、结构和大小，根据投影原理、国家标准和有关规...
机械制图形成性考核册（4） 学 校 名 称 : 学 生 姓 名 : 学 生 学 号 : 班 级 : 中央广播电视大学 编制 改 革 和...
机械制图必看的标准 基本目录如下 序号 标准名称 1 GB/T 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法 2 GB/...
互换性与技术测量。 形 状 公 差 形状公差是指单一实际要素的形状所允许的变动全量。 形状公差用形状公差带表达。形状公差带包括公差...
直线度（－）——是限制实际直线对理想直线直与不直的一项指标。 平面度——符号为一平行四边形，是限制实际平面对理想平面变动量的一项指...

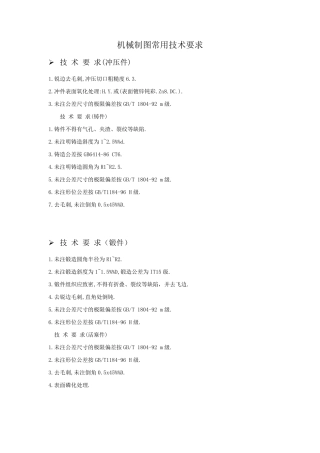

机械制图常用技术要求 ➢ 技 术 要 求(冲压件) 1.锐边去毛刺,冲压切口粗糙度6.3. 2.冲件表面氧化处理:H.Y.或(表面镀锌钝彩.Zn8.DC.)...
符 号直 线 度 公差限 制 实 际 直 线 对 理 想 直 线 直 与 不 直 的 一 项指 标在 表 示 公 差 带 的 数 ...
机械制图工公差带专用符号
机械制图尺寸注法

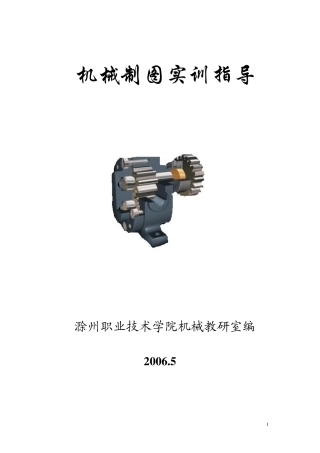

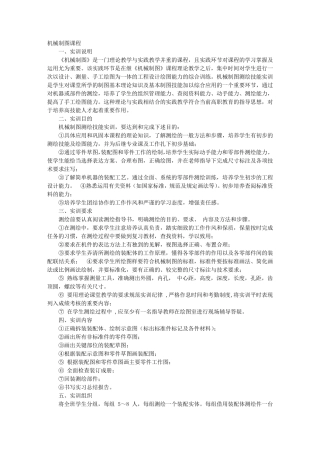

1 机械制图实训指导 滁州职业技术学院机械教研室编 2 0 0 6 .5 2 实训一、平面绘图的一般方法与步骤 一、实验目的： 1、正确使...
机械制图课程 一、实训说明 《机械制图》是一门理论教学与实践教学并重的课程，且实践环节对课程的学习掌握及运用尤为重要。该实践环节是...

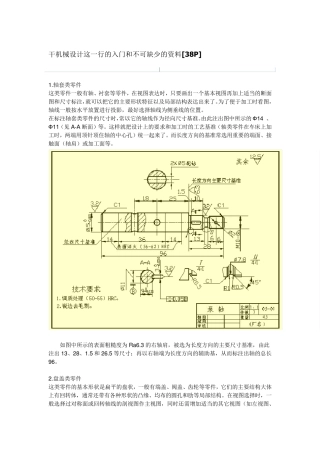

干机械设计这一行的入门和不可缺少的资料[38P] 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上...
机械制图-如何由装配图拆画零件图 装配图拆画出零件图是设计过程中的重要环节，是产品设计加工的重要手段。必须在全面看懂装配图的基础上...

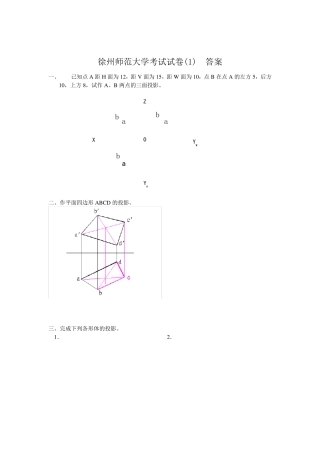

徐州师范大学考试试卷(1) 答案 一、 已知点 A 距 H 面为 12，距 V 面为 15，距 W 面为 10，点 B 在点 A 的左方 5，后方...

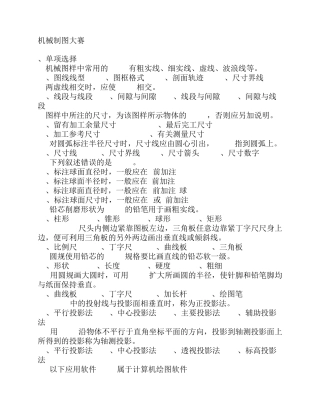

机械制图大赛 、单项选择7. 机械图样中常用的( )有粗实线、细实线、虚线、波浪线等。 A、图线线型 B、图框格式 C、剖面轨迹 D、尺寸...
