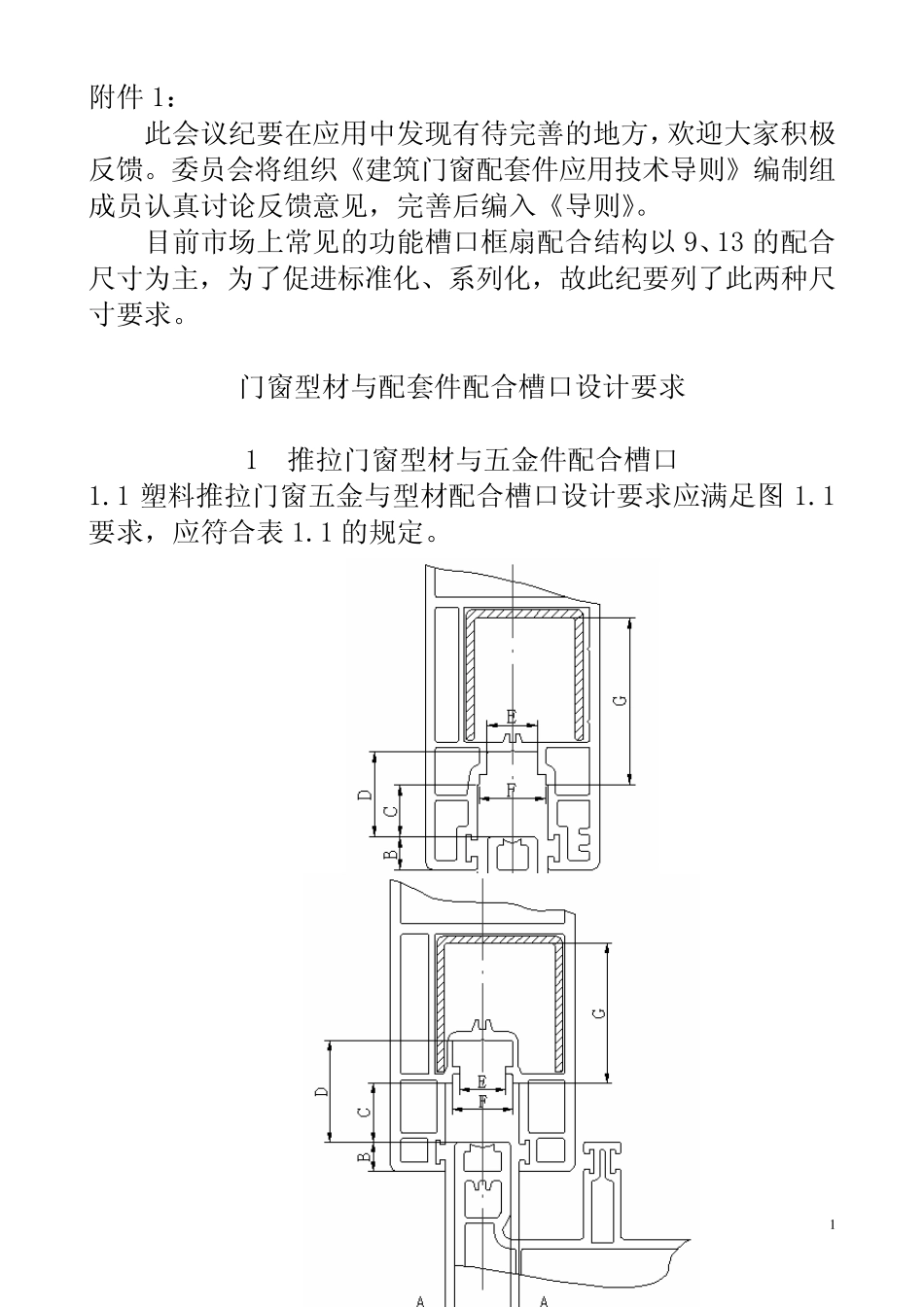

2011.11.18配合槽口标准_第1页
1/27

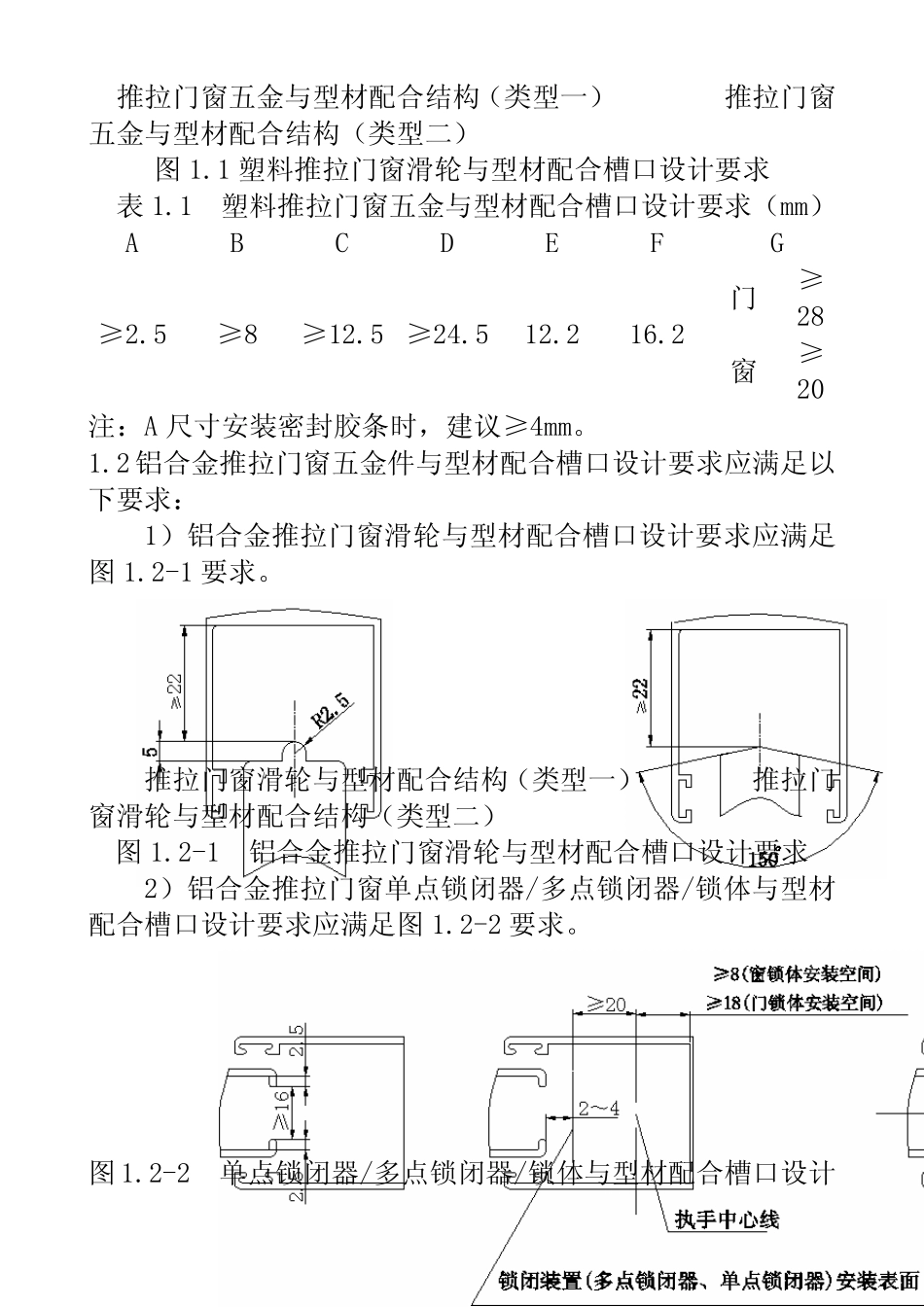

2011.11.18配合槽口标准_第2页
2/27

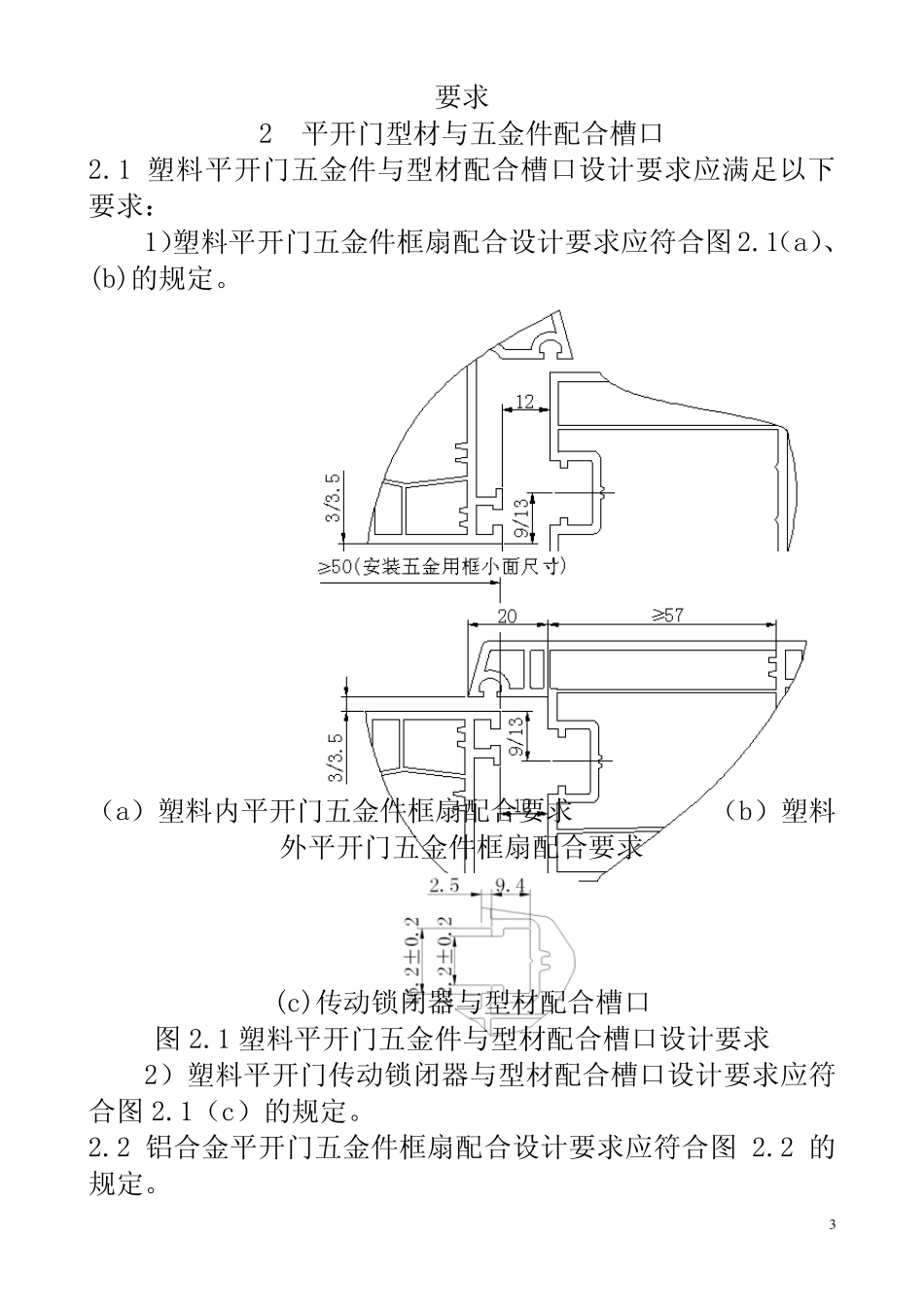

2011.11.18配合槽口标准_第3页
3/27
1附件1: 此会议纪要在应用中发现有待完善的地方,欢迎大家积极反馈。委员会将组织《建筑门窗配套件应用技术导则》编制组成员认真讨论反馈意见,完善后编入《导则》。 目前市场上常见的功能槽口框扇配合结构以9、13 的配合尺寸为主,为了促进标准化、系列化,故此纪要列了此两种尺寸要求。 门窗型材与配套件配合槽口设计要求 1 推拉门窗型材与五金件配合槽口 1.1 塑料推拉门窗五金与型材配合槽口设计要求应满足图 1.1要求,应符合表 1.1 的规定。 2推拉门窗五金与型材配合结构(类型一) 推拉门窗五金与型材配合结构(类型二) 图1.1 塑料推拉门窗滑轮与型材配合槽口设计要求 表1.1 塑料推拉门窗五金与型材配合槽口设计要求(mm) A B C D E F G 门 ≥28 ≥2.5 ≥8 ≥12.5 ≥24.512.2 16.2 窗 ≥20 注:A 尺寸安装密封胶条时,建议≥4mm。 1.2 铝合金推拉门窗五金件与型材配合槽口设计要求应满足以下要求: 1)铝合金推拉门窗滑轮与型材配合槽口设计要求应满足图1.2-1 要求。 推拉门窗滑轮与型材配合结构(类型一) 推拉门窗滑轮与型材配合结构(类型二) 图1.2-1 铝合金推拉门窗滑轮与型材配合槽口设计要求 2)铝合金推拉门窗单点锁闭器/多点锁闭器/锁体与型材配合槽口设计要求应满足图1.2-2 要求。 图1.2-2 单点锁闭器/多点锁闭器/锁体与型材配合槽口设计 3要求 2 平开门型材与五金件配合槽口 2.1 塑料平开门五金件与型材配合槽口设计要求应满足以下要求: 1)塑料平开门五金件框扇配合设计要求应符合图2.1(a)、(b)的规定。 (a)塑料内平开门五金件框扇配合要求 (b)塑料外平开门五金件框扇配合要求 (c)传动锁闭器与型材配合槽口 图2.1 塑料平开门五金件与型材配合槽口设计要求 2)塑料平开门传动锁闭器与型材配合槽口设计要求应符合图2.1(c)的规定。 2.2 铝合金平开门五金件框扇配合设计要求应符合图2.2 的规定。 4 图2.2 铝合金平开门五金件框扇配合设计要求 3 内平开窗、内平开下悬窗型材与五金件配合槽口 3.1 塑料内平开窗、内平开下悬窗五金件与型材配合槽口设计要求应满足以下要求: 1)塑料内平开窗、内平开下悬窗传动锁闭器槽要求应符合图2.1(c)的规定。 2)塑料内平开窗、内平开下悬窗合页与框扇配合设计要求符合图3.1-1 的规定。 3)塑料内平开窗、内平开下悬窗锁座与框扇配合设计要求符合图3.1-2 的规定。 图3.1-1 塑料内平开窗、内平开下悬窗...
