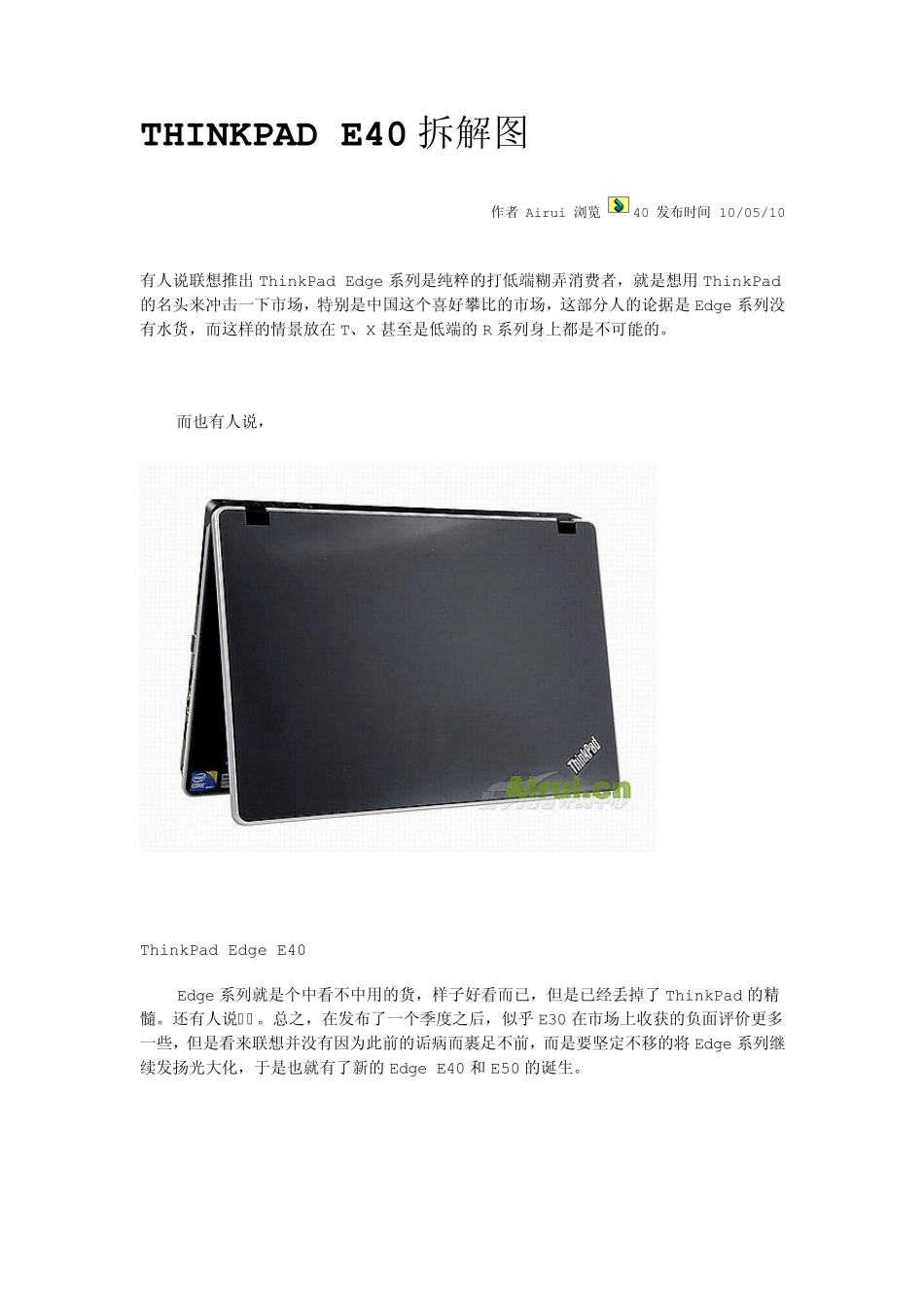

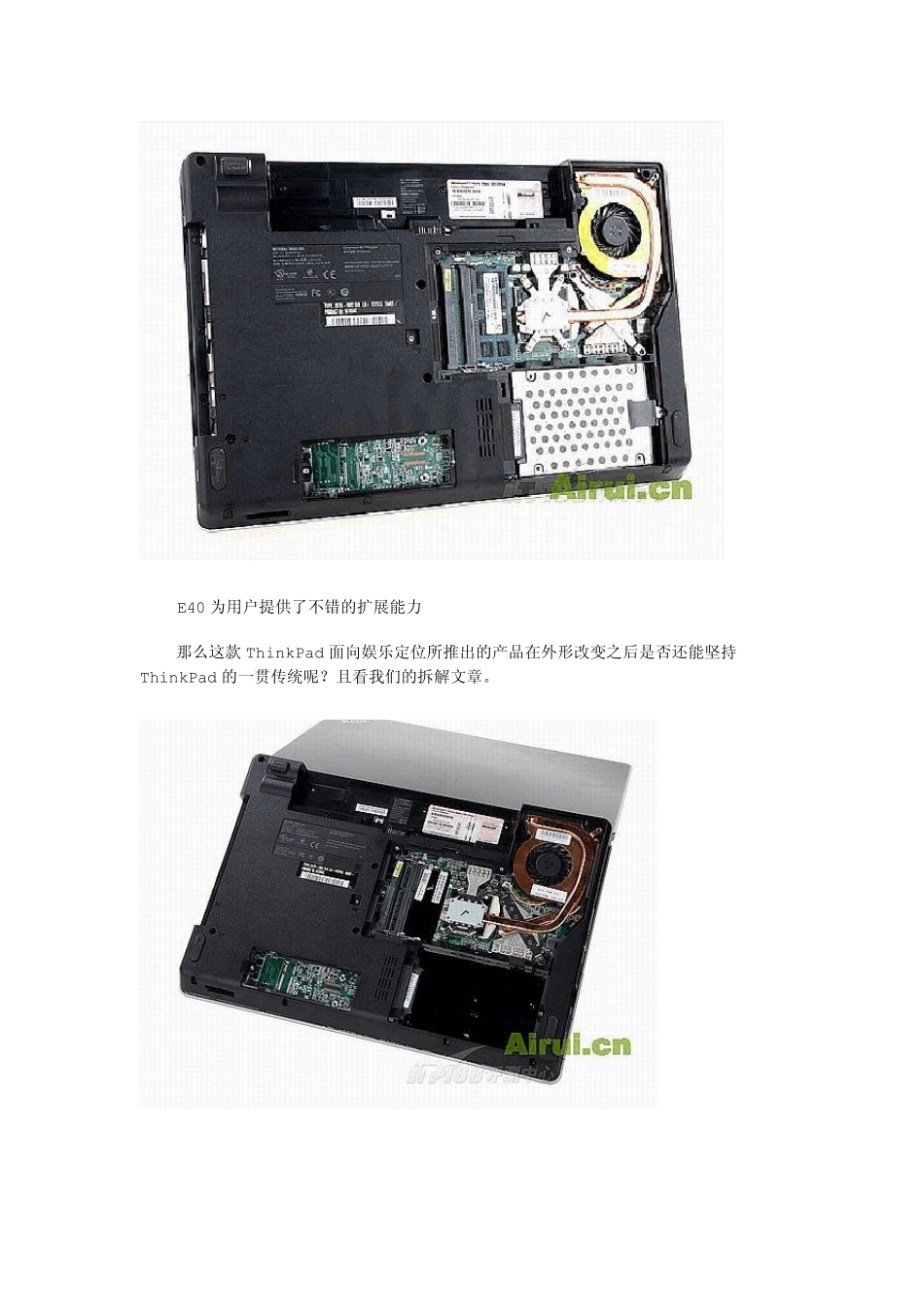

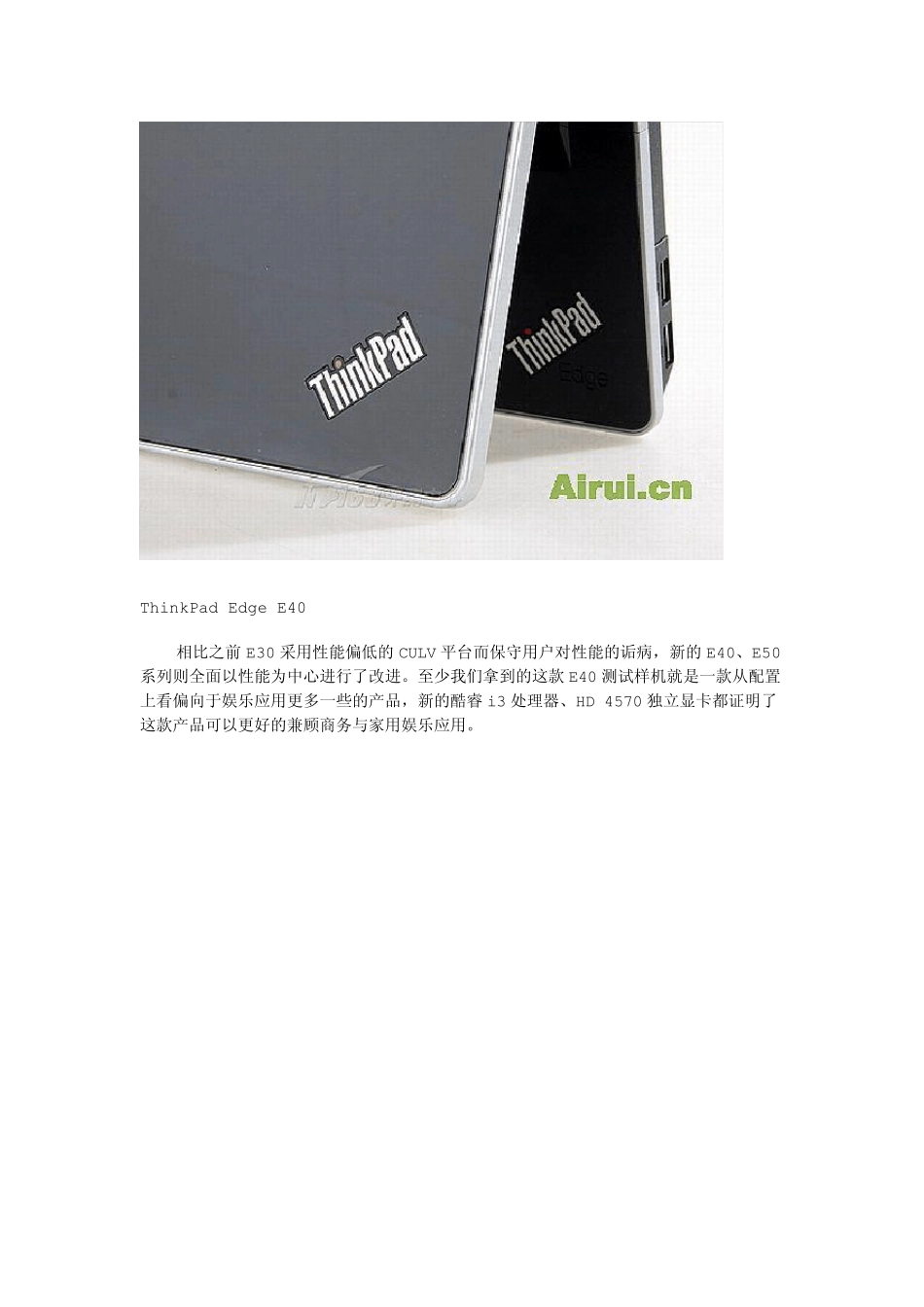

THINKPAD E40 拆解图 作者 Airui 浏览 40 发布时间 10/05/10 有人说联想推出ThinkPad Edge 系列是纯粹的打低端糊弄消费者,就是想用ThinkPad的名头来冲击一下市场,特别是中国这个喜好攀比的市场,这部分人的论据是Edge 系列没有水货,而这样的情景放在T、X 甚至是低端的R 系列身上都是不可能的。 而也有人说, ThinkPad Edge E40 Edge 系列就是个中看不中用的货,样子好看而已,但是已经丢掉了 ThinkPad 的精髓。还有人说……。总之,在发布了一个季度之后,似乎 E30 在市场上收获的负面评价更多一些,但是看来联想并没有因为此前的诟病而裹足不前,而是要坚定不移的将 Edge 系列继续发扬光大化,于是也就有了新的Edge E40 和 E50 的诞生。 ThinkPad Edge E40 相比之前E30 采用性能偏低的CULV 平台而保守用户对性能的诟病,新的E40、E50系列则全面以性能为中心进行了改进。至少我们拿到的这款 E40 测试样机就是一款从配置上看偏向于娱乐应用更多一些的产品,新的酷睿 i3 处理器、HD 4570 独立显卡都证明了这款产品可以更好的兼顾商务与家用娱乐应用。 E40 为用户提供了不错的扩展能力 那么这款ThinkPad 面向娱乐定位所推出的产品在外形改变之后是否还能坚持ThinkPad 的一贯传统呢?且看我们的拆解文章。 E40 机身底部需要拆卸的螺丝比较多 不过只有两种类型 拆掉下方螺丝之后 正面的掌托和键盘就可以轻松拆卸 键盘与 C 面大拆解 你能看到的C 面全貌 拆掉键盘和掌托的C 面 键盘与掌托的组合 触摸板的背面 键盘背面整体 键盘左上角 标有 PR 的装置就是指点杆的电路部分 需要将键盘上方的面板拆掉才能继续拆卸 C 面大拆解之第二步 主板露出庐山真面目 需要拆卸两个这样的螺丝才能将面板移除 拆掉了金属保护板 背面的显存 主板背面就是处理器的位置 位于光驱位下方的主板一角 E40 的声卡芯片 E40 主板细节 ExpressCard 插槽 一体式主板设计 精良做工颇有小黑遗风 主板背面 主板正面 内存插槽 电池接口 处理器及周边的供电部分 HD 4570 独立显卡 D-SUB 模拟视频输出接口 HDMI、RJ45 和 eSATA/USB 混用接口 远端的音频输入输出 COMBO 接口 更多细节告诉你E40 做工与用料的出色 硬盘 SATA 接口 HM55 芯片 Winbond 芯片 USB 接口和读卡器 空闲的MiniPCIE 焊接位置 显卡、处理器 无线网卡
