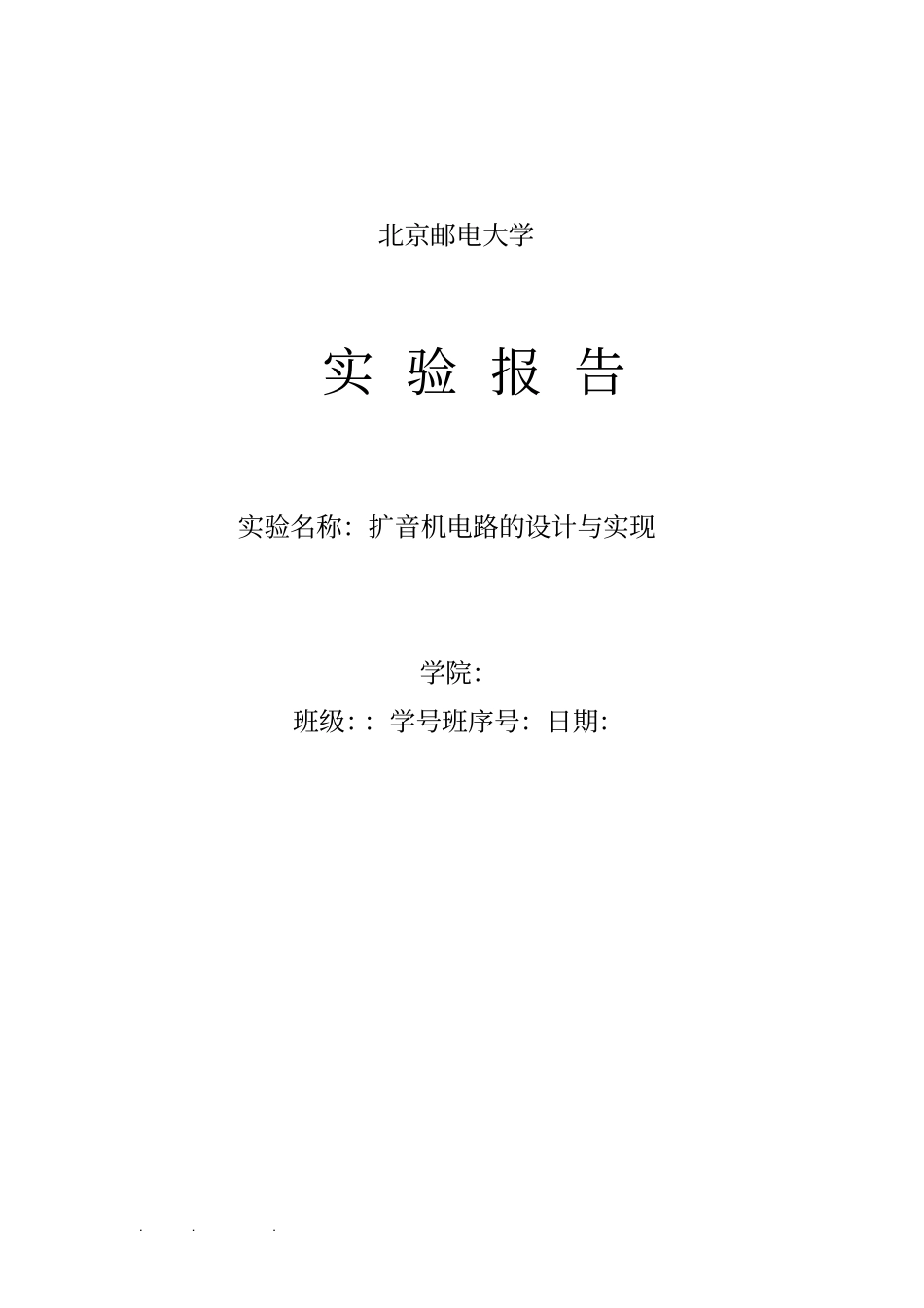

扩音机电路设计试验报告_第1页
1/19

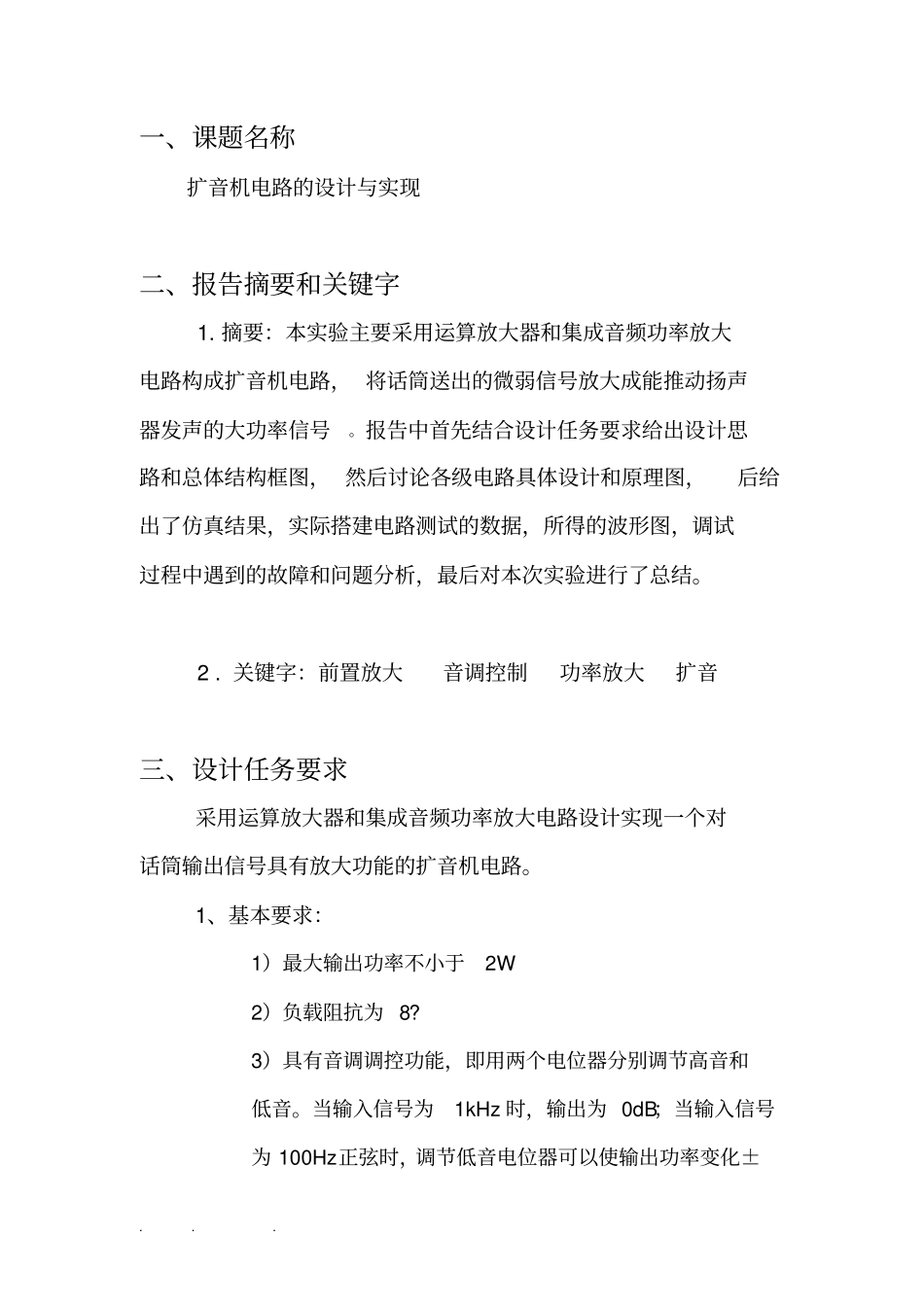

扩音机电路设计试验报告_第2页
2/19

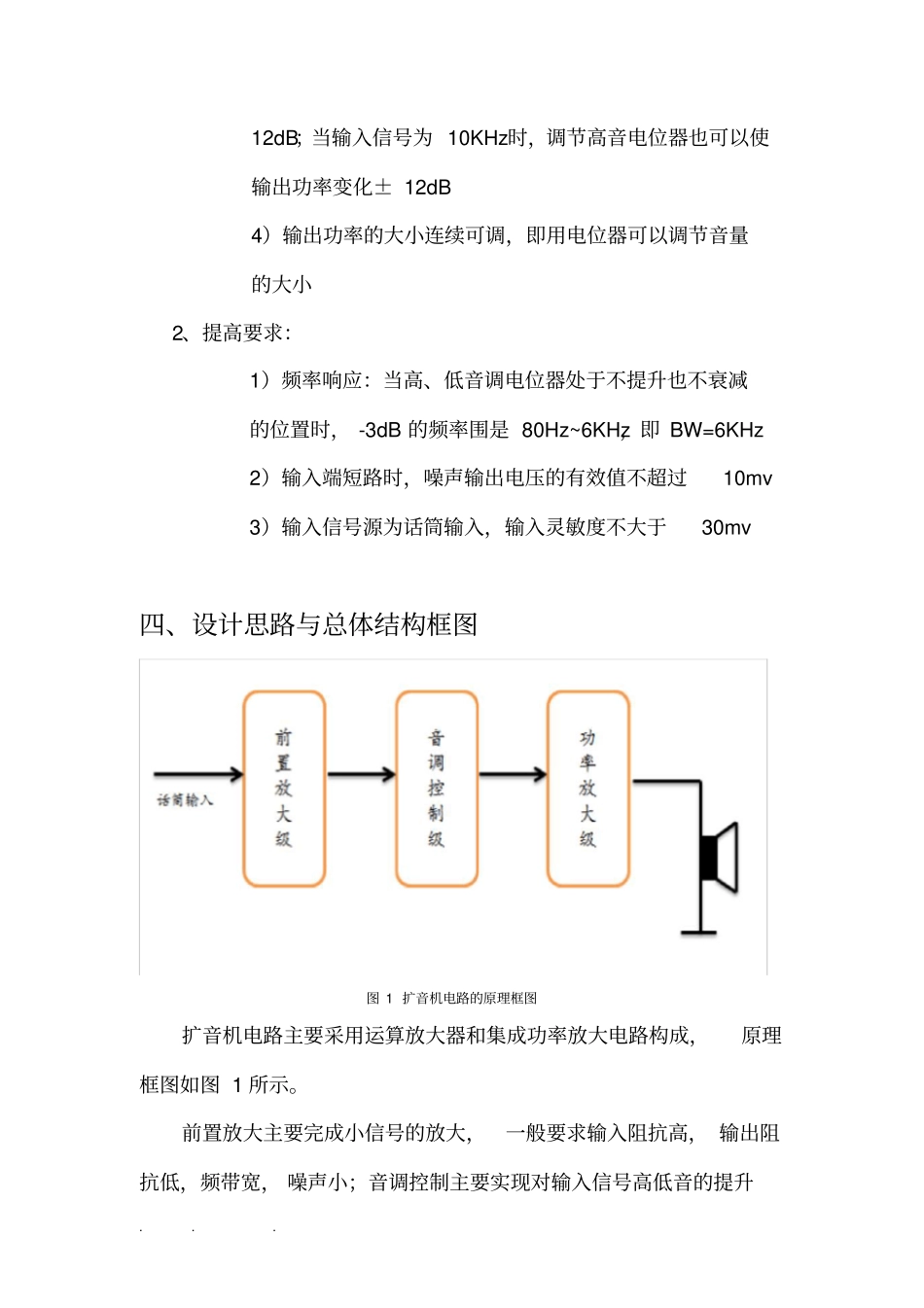

扩音机电路设计试验报告_第3页
3/19
. . . 北京邮电大学实 验 报 告实验名称:扩音机电路的设计与实现学院:班级::学号班序号:日期:. . . 一、课题名称扩音机电路的设计与实现二、报告摘要和关键字1. 摘要:本实验主要采用运算放大器和集成音频功率放大电路构成扩音机电路, 将话筒送出的微弱信号放大成能推动扬声器发声的大功率信号。报告中首先结合设计任务要求给出设计思路和总体结构框图, 然后讨论各级电路具体设计和原理图,后给出了仿真结果,实际搭建电路测试的数据,所得的波形图,调试过程中遇到的故障和问题分析,最后对本次实验进行了总结。2 . 关键字:前置放大音调控制功率放大扩音三、设计任务要求采用运算放大器和集成音频功率放大电路设计实现一个对话筒输出信号具有放大功能的扩音机电路。1、基本要求:1)最大输出功率不小于2W 2)负载阻抗为 8?3)具有音调调控功能,即用两个电位器分别调节高音和低音。当输入信号为1kHz 时,输出为 0dB;当输入信号为 100Hz正弦时,调节低音电位器可以使输出功率变化±. . . 12dB;当输入信号为 10KHz时,调节高音电位器也可以使输出功率变化± 12dB 4)输出功率的大小连续可调,即用电位器可以调节音量的大小2、提高要求:1)频率响应:当高、低音调电位器处于不提升也不衰减的位置时, -3dB 的频率围是 80Hz~6KHz,即 BW=6KHz 2)输入端短路时,噪声输出电压的有效值不超过10mv 3)输入信号源为话筒输入,输入灵敏度不大于30mv 四、设计思路与总体结构框图图 1 扩音机电路的原理框图扩音机电路主要采用运算放大器和集成功率放大电路构成,原理框图如图 1 所示。前置放大主要完成小信号的放大,一般要求输入阻抗高, 输出阻抗低,频带宽, 噪声小;音调控制主要实现对输入信号高低音的提升. . . 和衰减;功率放大器决定整个电路的输出功率、非线性失真系数等指标,要求效率高、失真尽可能小、输出功率大。电路设计时首先根据技术指标的要求,确定各级增益的分配, 然后对各级电路进行具体的设计。POmax=2W,负载阻抗为8Ω ,最大输出电压 U Omax=(POMAX*RL)。使输入 5mv的信号放大到输出的4v,需放大倍数为 800。扩音机中各级增益的分配为: 前置放大级的电压放大倍数为100,音调控制级的中频电压放大倍数为1,功率放大级的电压放大倍数为8。五、分块电路和总体电路的设计1. 前置放大器:1/2 . . . 由于话筒提供的信号非常弱, 一般在音频控制器前面加一个前置放大...
