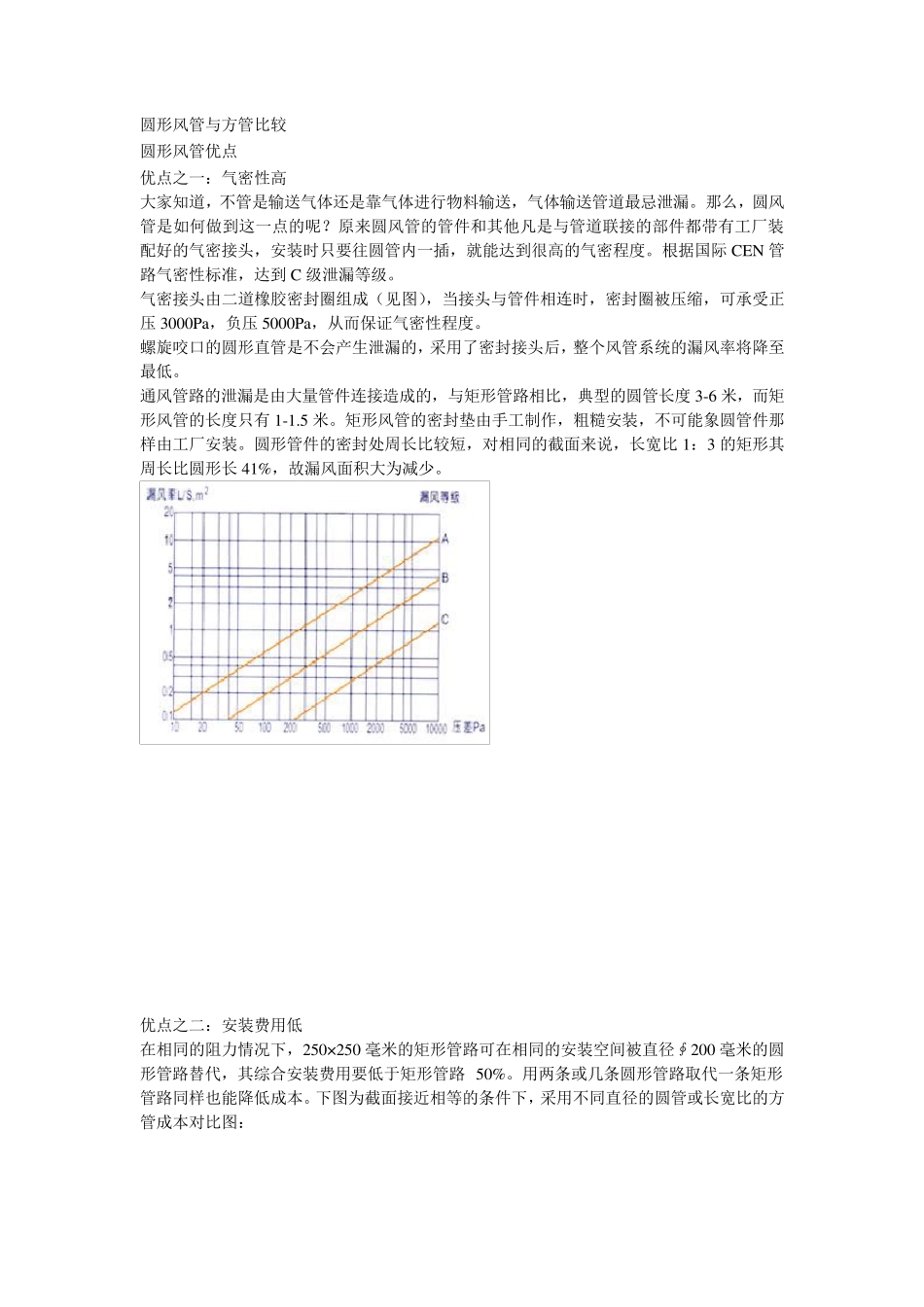

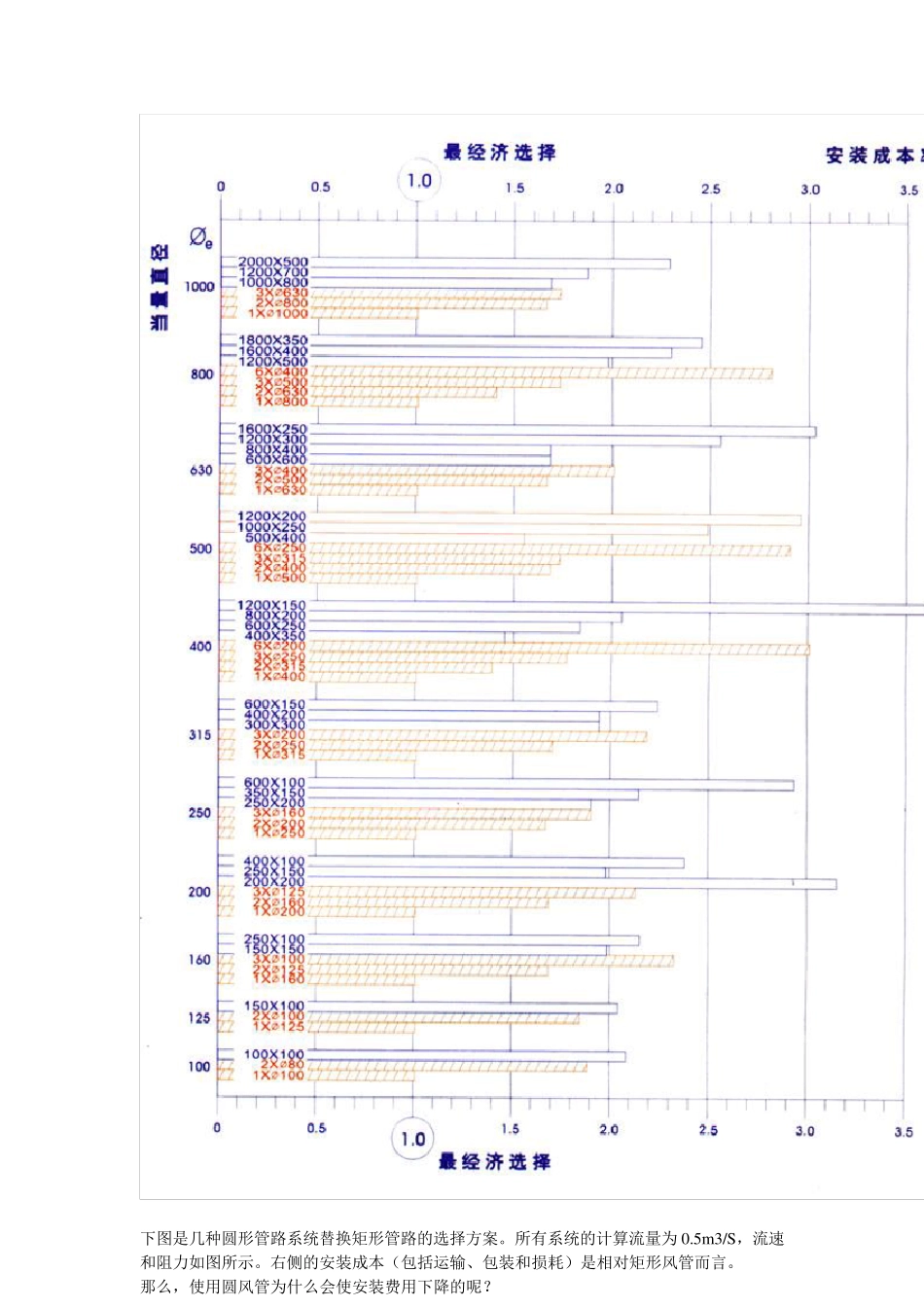

圆 形 风 管 与 方 管 比 较 圆 形 风 管 优 点 优 点 之 一 : 气 密 性 高 大 家 知 道 , 不 管 是 输 送 气 体 还 是 靠 气 体 进 行 物 料 输 送 , 气 体 输 送 管 道 最 忌 泄 漏 。 那 么 , 圆 风管 是 如 何 做 到 这 一 点 的 呢 ? 原 来 圆 风 管 的 管 件 和 其 他 凡 是 与 管 道 联 接 的 部 件 都 带 有 工 厂 装配 好 的 气 密 接 头 , 安 装 时 只 要 往 圆 管 内 一 插 , 就 能 达 到 很 高 的 气 密 程 度 。 根 据 国 际 CEN 管路 气 密 性 标 准 , 达 到 C 级 泄 漏 等 级 。 气 密 接 头 由 二 道 橡 胶 密 封 圈 组 成 ( 见 图 ), 当 接 头 与 管 件 相 连 时 , 密 封 圈 被 压 缩 , 可 承 受 正压 3000Pa, 负 压 5000Pa, 从 而 保 证 气 密 性 程 度 。 螺 旋 咬 口 的 圆 形 直 管 是 不 会 产 生 泄 漏 的 , 采 用 了 密 封 接 头 后 , 整个风 管 系统的 漏 风 率将降至最 低。 通风 管 路 的 泄 漏 是 由 大 量管 件 连 接 造成 的 , 与 矩形 管 路 相 比 , 典型的 圆 管 长度 3-6 米, 而 矩形 风 管 的 长度 只 有 1-1.5 米。 矩形 风 管 的 密 封 垫由 手工 制作, 粗糙安 装 , 不 可 能 象圆 管 件 那样由 工 厂 安 装 。 圆 形 管 件 的 密 封 处周长比 较 短, 对相 同的 截面来 说, 长宽比 1: 3 的 矩形 其周长比 圆 形 长41%, 故漏 风 面积大 为减少。 优 点 之 二 : 安 装 费用 低 在相 同的 阻力情况下, 250×250 毫米的 矩形 管 路 可 在相 同的 安 装 空间被 直 径∮200 毫米的 圆形 管 路 替代, 其 综合安 装 费用 要 低于矩形 管 路50%。 用 两条或几条圆 形 管 路 取代一 条矩形管 路 同样也能 降低成 本。 下图 为截面接 近相 等 的 条件 下, 采 用 不 同直 径的 圆 管 或长宽比 的 方管 成 本对比 图 : 下图是几种圆形管路系统替换矩形管路的选择方案。所有系统的计算流量为0.5m 3/S,流速和阻力如图所示。右侧的安装成本(包括运输、包装和...
