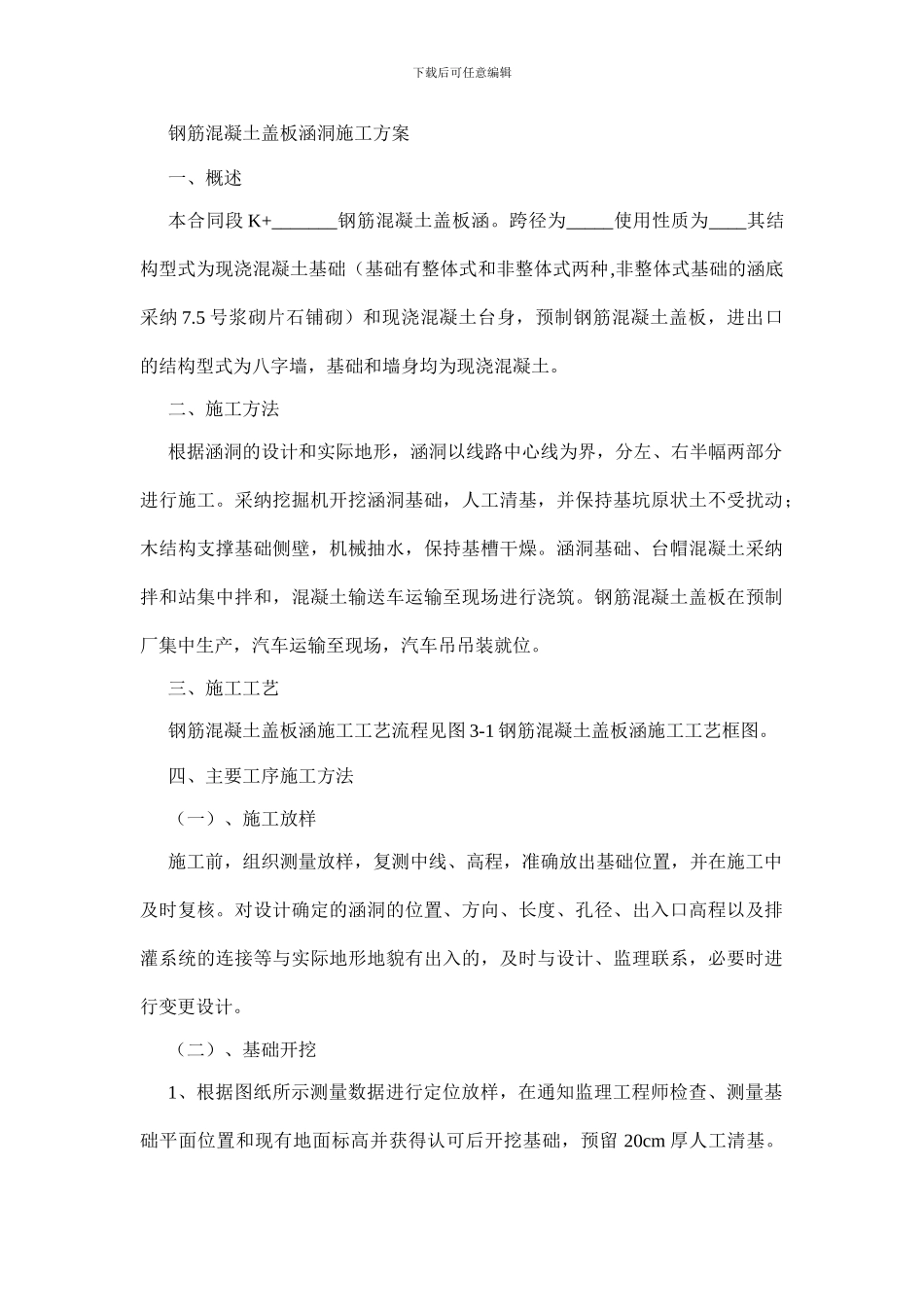

下载后可任意编辑钢筋混凝土盖板涵洞施工方案 一、概述本合同段 K+_______钢筋混凝土盖板涵。跨径为_____使用性质为____其结构型式为现浇混凝土基础（基础有整体式和非整体式两种,非整体式基础的涵底采纳 7.5 号浆砌片石铺砌）和现浇混凝土台身，预制钢筋混凝土盖板，进出口的结构型式为八字墙，基础和墙身均为现浇混凝土。二、施工方法根据涵洞的设计和实际地形，涵洞以线路中心线为界，分左、右半幅两部分进行施工。采纳挖掘机开挖涵洞基础，人工清基，并保持基坑原状土不受扰动；木结构支撑基础侧壁，机械抽水，保持基槽干燥。涵洞基础、台帽混凝土采纳拌和站集中拌和，混凝土输送车运输至现场进行浇筑。钢筋混凝土盖板在预制厂集中生产，汽车运输至现场，汽车吊吊装就位。三、施工工艺钢筋混凝土盖板涵施工工艺流程见图 3-1 钢筋混凝土盖板涵施工工艺框图。四、主要工序施工方法（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。对设计确定的涵洞的位置、方向、长度、孔径、出入口高程以及排灌系统的连接等与实际地形地貌有出入的，及时与设计、监理联系，必要时进行变更设计。（二）、基础开挖1、根据图纸所示测量数据进行定位放样，在通知监理工程师检查、测量基础平面位置和现有地面标高并获得认可后开挖基础，预留 20cm 厚人工清基。下载后可任意编辑保证基础开挖符合图纸要求及法律规范有关规定。2、严格控制平面尺寸和标高，严禁扰动基底。土质基坑开挖放坡 1：0.5，采纳推土机、挖掘机开挖，人工配合。在基槽底面留一层适当厚度土层，以便压实后达到设计标高；石质基坑采纳小型松动爆破，挖掘机配合人工开挖。弃土石、材料及机具堆放设置在距坑顶边缘 1.0~2.0m 外的地方，且不小于基坑深度，以减少压力振动，保证基坑边坡稳定性。3、当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位和监理取得联系，实行适当措施进行处理，当达到设计和法律规范要求后进行下道工序。（三）、基础施工1、基槽验收合格后，先将浮土清除，若有超挖现象，用砂砾补填夯实。地基允许承载力不小于设计规定值，若达不到要求，及时反映并实行相应的处理措施。基坑检验合格后经监理工程师签证及时进行下一道工序的施工。2、混凝土基础按法律规范规定施工，需要立模时，采纳标准化的组合钢模板，根据设计图纸要求安装模板，采纳方木支撑加固。涵洞基础和涵身按图纸要...
