最全知名公司ESD手册VIP免费

最全知名公司ESD手册_第1页
1/15
最全知名公司ESD手册_第2页
2/15
最全知名公司ESD手册_第3页
3/15

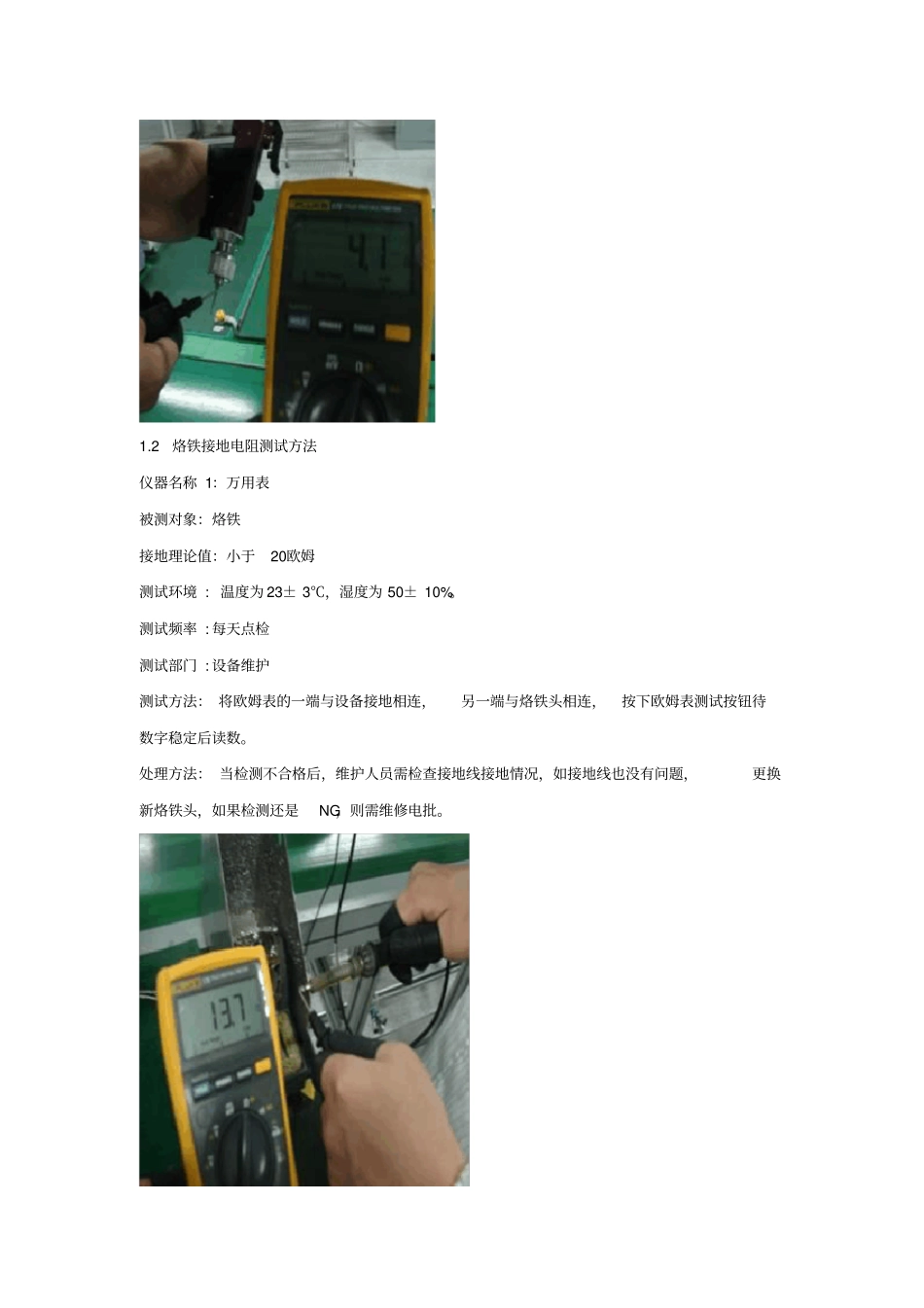

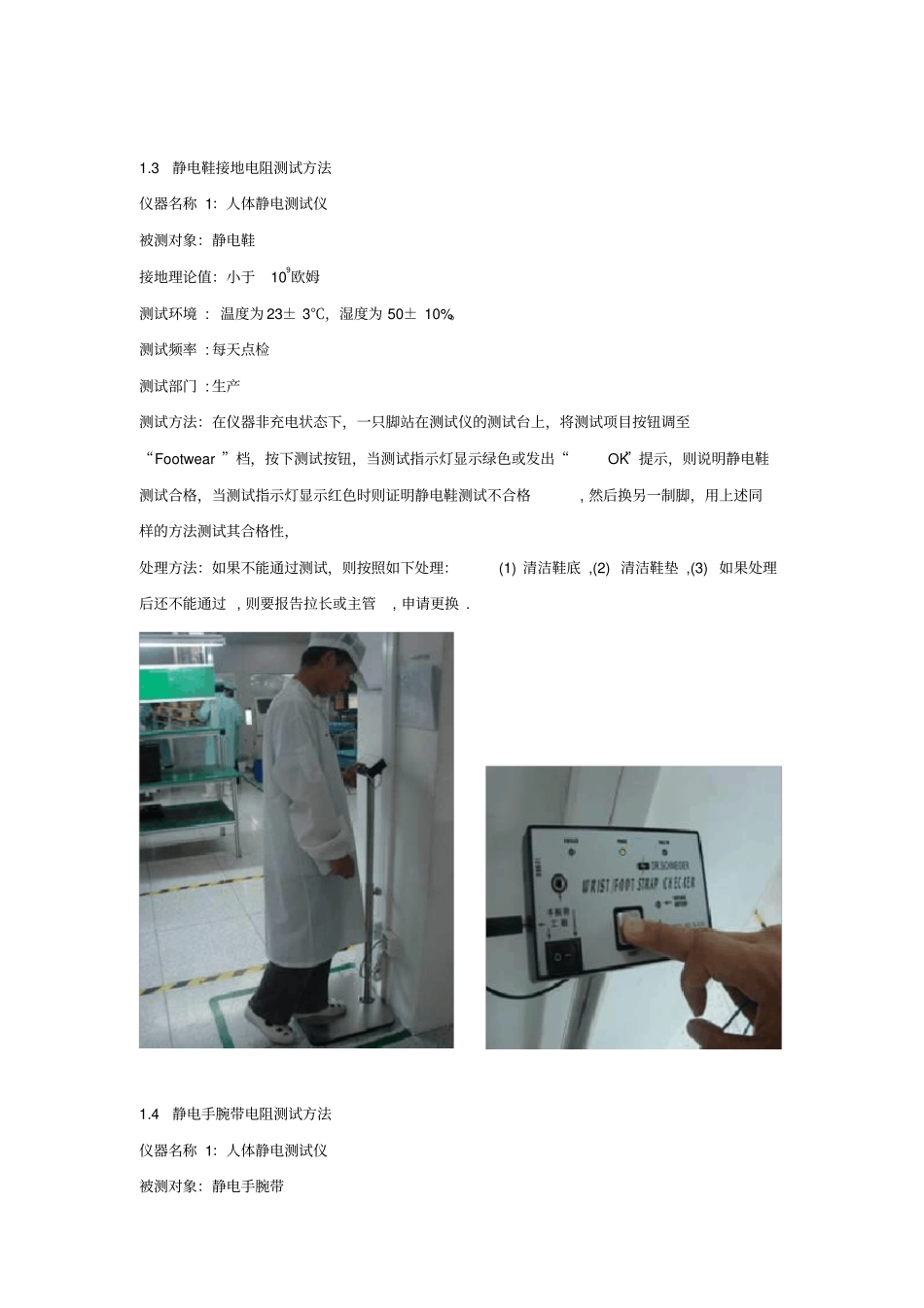

ESD 测试清单序号名称测试项目1 电批对地阻值2 烙铁对地阻值3 静电鞋对地阻值4 静电服表面阻值 /摩擦电压衰减时间5 静电手腕带对地阻值6 静电脚跟带对地阻值7 托盘表面阻值 /对地阻值8 包装材料表面阻值 / 摩擦电压9 夹治具表面阻值 /对地阻值10 工作台表面表面阻值 /对地阻值11 离子消除器电压衰减时间 / 平衡电压12 流水线表面阻值 /对地阻值13 周转车对地阻值14 防静电椅对地阻值15 手套和指套摩擦电压衰减时间16 生产设备对地阻值 / 静电电量 / 静电电压17 其它需要静电测试N/A 18 主接地对地阻值1.1 电批接地电阻测试方法仪器名称 1:万用表被测对象:电批接地理论值:小于20欧姆测试环境 : 温度为 23± 3℃,湿度为 50± 10%。测试频率 : 每天点检测试部门 : 设备维护测试方法: 将欧姆表的一端与设备接地相连,另一端与被测对象相连,按下欧姆表测试按钮待数字稳定后读数。处理方法: 当检测不合格后,维护人员需检查接地线接地情况,如接地线也没有问题,需维修电批。1.2 烙铁接地电阻测试方法仪器名称 1:万用表被测对象:烙铁接地理论值:小于20欧姆测试环境 : 温度为 23± 3℃,湿度为 50± 10%。测试频率 : 每天点检测试部门 : 设备维护测试方法: 将欧姆表的一端与设备接地相连,另一端与烙铁头相连,按下欧姆表测试按钮待数字稳定后读数。处理方法: 当检测不合格后,维护人员需检查接地线接地情况,如接地线也没有问题,更换新烙铁头,如果检测还是NG,则需维修电批。1.3 静电鞋接地电阻测试方法仪器名称 1:人体静电测试仪被测对象:静电鞋接地理论值:小于109欧姆测试环境 : 温度为 23± 3℃,湿度为 50± 10%。测试频率 : 每天点检测试部门 : 生产测试方法:在仪器非充电状态下,一只脚站在测试仪的测试台上,将测试项目按钮调至“Footwear ”档,按下测试按钮,当测试指示灯显示绿色或发出“OK”提示,则说明静电鞋测试合格,当测试指示灯显示红色时则证明静电鞋测试不合格, 然后换另一制脚,用上述同样的方法测试其合格性,处理方法:如果不能通过测试,则按照如下处理:(1) 清洁鞋底 ,(2) 清洁鞋垫 ,(3) 如果处理后还不能通过 , 则要报告拉长或主管, 申请更换 . 1.4 静电手腕带电阻测试方法仪器名称 1:人体静电测试仪被测对象:静电手腕带接地理论值:小于1.0X 106欧姆测试环境 : 温度为 23± 3℃,湿度为 50± 10%。测试频...
