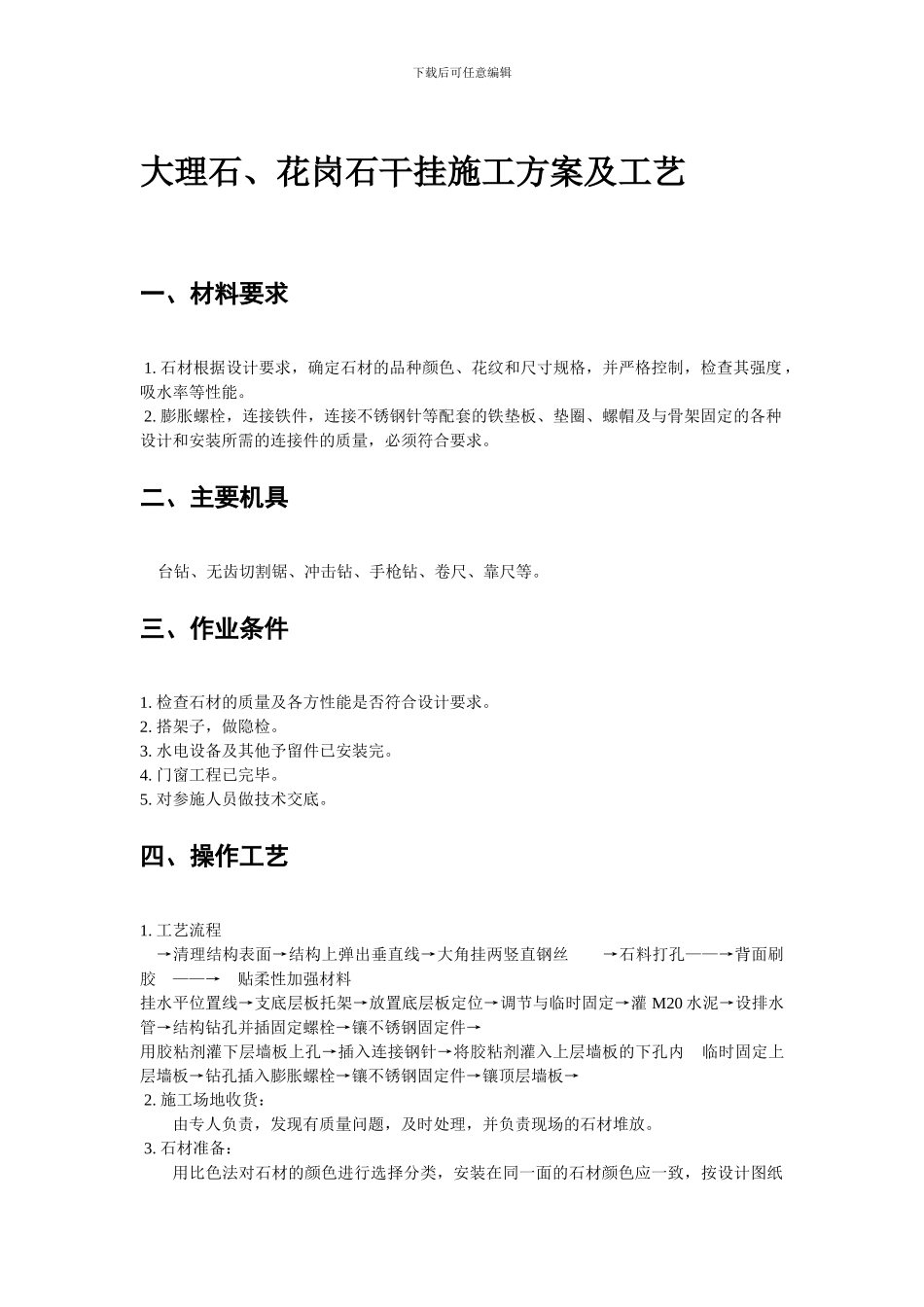

下载后可任意编辑大理石、花岗石干挂施工方案及工艺 一、材料要求 1. 石材根据设计要求,确定石材的品种颜色、花纹和尺寸规格,并严格控制,检查其强度,吸水率等性能。 2. 膨胀螺栓,连接铁件,连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件的质量,必须符合要求。 二、主要机具 台钻、无齿切割锯、冲击钻、手枪钻、卷尺、靠尺等。 三、作业条件 1. 检查石材的质量及各方性能是否符合设计要求。 2. 搭架子,做隐检。 3. 水电设备及其他予留件已安装完。 4. 门窗工程已完毕。 5. 对参施人员做技术交底。 四、操作工艺 1. 工艺流程 →清理结构表面→结构上弹出垂直线→大角挂两竖直钢丝 →石料打孔——→背面刷胶 ——→ 贴柔性加强材料 挂水平位置线→支底层板托架→放置底层板定位→调节与临时固定→灌 M20 水泥→设排水管→结构钻孔并插固定螺栓→镶不锈钢固定件→ 用胶粘剂灌下层墙板上孔→插入连接钢针→将胶粘剂灌入上层墙板的下孔内 临时固定上层墙板→钻孔插入膨胀螺栓→镶不锈钢固定件→镶顶层墙板→ 2. 施工场地收货:由专人负责,发现有质量问题,及时处理,并负责现场的石材堆放。 3. 石材准备:用比色法对石材的颜色进行选择分类,安装在同一面的石材颜色应一致,按设计图纸下载后可任意编辑及分块顺序将石材编号。 4. 基层准备:清理预做饰面石材的结构表面,同时进行结构套方,规 矩,弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石的 位置线和分块线。 5. 挂线:根据设计图纸要求,石材安装前要事先用经纬仪打击大角两个面的竖向控制线,最好弹在离大角 20cm 的位置上,以便随时检查垂直挂线的准确线,保证顺利安装,并在控制线的上下作出标记。 6. 支底层饰面板托架,把预先安排好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固,相互之间要连接好,也可和架子接在一起,支架安好后,顺支托方向钉铺通长的 50mm 厚木板,木板上口要在同一个水平面上,以保证石材上下面处在同一水平面上。 7. 上连接铁件:用设计规定的不锈钢螺栓固定角钢和平钢板。调整平钢板的位置,使平钢板的小孔正好与石板的插入孔对上,固定平钢板,用扳子拧紧。 8. 底层石板安装:把侧面的连接铁件安好,便可把底层面板靠角上的一块就位。 9. 调整固定:面板暂固定后,调整水平度,如板面上口不平,可在板底的一端下口的连接平钢板上垫一相应...
