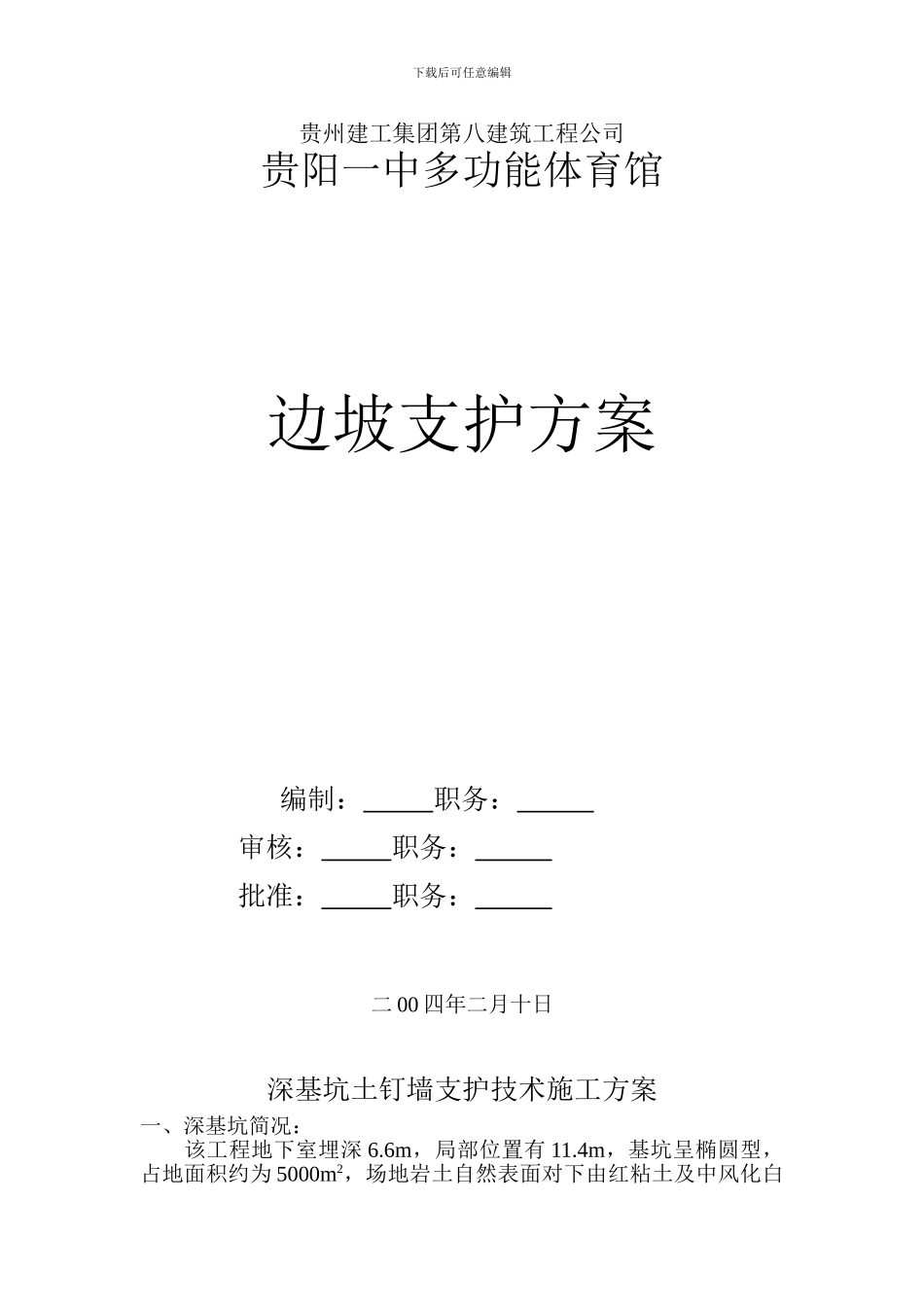

下载后可任意编辑贵州建工集团第八建筑工程公司贵阳一中多功能体育馆边坡支护方案编制： 职务： 审核： 职务： 批准： 职务： 二 00 四年二月十日深基坑土钉墙支护技术施工方案一、深基坑简况：该工程地下室埋深 6.6m，局部位置有 11.4m，基坑呈椭圆型，占地面积约为 5000m2，场地岩土自然表面对下由红粘土及中风化白下载后可任意编辑云岩组成，无杂填土，土层厚度约为 3m，地下水位埋深 9.5m，标高为 1074.5m，丰水季节水位上升至 1076.5m，不影响基坑施工，为节约成本并确保施工安全和进度，起基坑支护采纳土钉墙支护技术。二、材料要求及主要机具：水泥选用 32.5 级以上普通硅酸盐水泥，锚杆和土钉使用的钢筋、钢管应有出厂合格证，骨料选用 5~13mm 的粗骨料与中砂。主要施工机械设备表序号施工机械名称型号数量功率出厂日期进场时间1空压机KYT121 台1*40KW2024.08工程开工前2空压机KYT022 台2*10KW2024.09工程开工前3电焊机BX3001 台1*1.75KW2024.01工程开工前4切割机1 台1*2.5KW2024.05工程开工前5挤压砂浆泵UBJ-181 台1*1.0KW2024.12工程开工前6锚杆钻机1 台2024.11工程开工前7风钻机1 台2024.03工程开工前8钢管Φ5025T工程开工前9各种高压胶管2000m工程开工前根据工程施工需要，项目所需的计量器如下表所示序号名称规格型号数量备注1测角仪1 台现场2水平仪S31 台现场3经纬仪J21 台现场三、劳动组织及进度安排根据设计图纸和总进度计划要求以及本单位同类工程的施工经验，结合职工的业务水平、技术素养、劳动熟练程度进行估算，本分项工程施工所需投入的施工力量总人数为平均每天 30 人，其中管理人员 5 人，生产工人 25 人。施工劳动力计划安排表 单位：人工种按工程施工阶段投入劳动力情况钻探成孔锚杆钢筋及挂网制作安装注浆及喷射混凝土钻探工6钢筋工4混凝土工6杂工64架子工6电焊工4根据国家定额工期并结合我单位同类工程的施工经验及该工程总进度计划拟定该分部工期 30 天。为保证工期，在施工过程中划分流水作业顺序，顺序为成孔，（期间交叉进行注浆）挂钢筋网，再下载后可任意编辑喷射混凝土护坡。施工进度计划横道图 日期项目施工进度计划横道图24681012141618202224262830成孔注浆挂网筋喷射混凝土四、施工操作（1）支护施工前，应先书面通知业主提供基坑周边的各类地下设施情况，包括水管、电缆、光缆、煤气、污水、热力等管线及管道的分布和性状，临近已建建筑物的分布状况及相应基础形...
