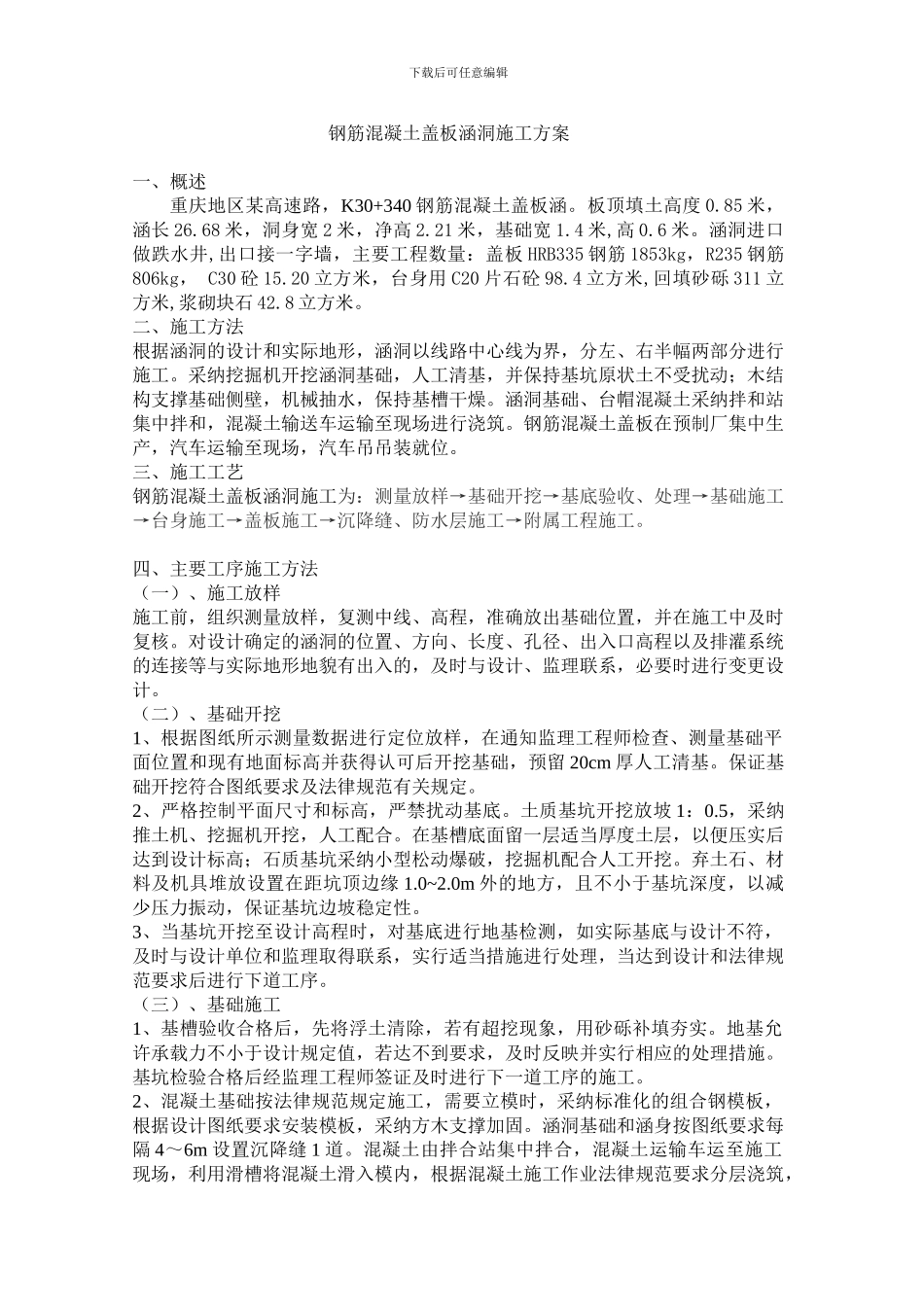

下载后可任意编辑钢筋混凝土盖板涵洞施工方案一、概述重庆地区某高速路，K30+340 钢筋混凝土盖板涵。板顶填土高度 0.85 米，涵长 26.68 米，洞身宽 2 米，净高 2.21 米，基础宽 1.4 米,高 0.6 米。涵洞进口做跌水井,出口接一字墙，主要工程数量：盖板 HRB335 钢筋 1853kg，R235 钢筋806kg， C30 砼 15.20 立方米，台身用 C20 片石砼 98.4 立方米,回填砂砾 311 立方米,浆砌块石 42.8 立方米。二、施工方法根据涵洞的设计和实际地形，涵洞以线路中心线为界，分左、右半幅两部分进行施工。采纳挖掘机开挖涵洞基础，人工清基，并保持基坑原状土不受扰动；木结构支撑基础侧壁，机械抽水，保持基槽干燥。涵洞基础、台帽混凝土采纳拌和站集中拌和，混凝土输送车运输至现场进行浇筑。钢筋混凝土盖板在预制厂集中生产，汽车运输至现场，汽车吊吊装就位。三、施工工艺钢筋混凝土盖板涵洞施工为：测量放样→基础开挖→基底验收、处理→基础施工→台身施工→盖板施工→沉降缝、防水层施工→附属工程施工。四、主要工序施工方法（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。对设计确定的涵洞的位置、方向、长度、孔径、出入口高程以及排灌系统的连接等与实际地形地貌有出入的，及时与设计、监理联系，必要时进行变更设计。（二）、基础开挖1、根据图纸所示测量数据进行定位放样，在通知监理工程师检查、测量基础平面位置和现有地面标高并获得认可后开挖基础，预留 20cm 厚人工清基。保证基础开挖符合图纸要求及法律规范有关规定。2、严格控制平面尺寸和标高，严禁扰动基底。土质基坑开挖放坡 1：0.5，采纳推土机、挖掘机开挖，人工配合。在基槽底面留一层适当厚度土层，以便压实后达到设计标高；石质基坑采纳小型松动爆破，挖掘机配合人工开挖。弃土石、材料及机具堆放设置在距坑顶边缘 1.0~2.0m 外的地方，且不小于基坑深度，以减少压力振动，保证基坑边坡稳定性。3、当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位和监理取得联系，实行适当措施进行处理，当达到设计和法律规范要求后进行下道工序。（三）、基础施工1、基槽验收合格后，先将浮土清除，若有超挖现象，用砂砾补填夯实。地基允许承载力不小于设计规定值，若达不到要求，及时反映并实行相应的处理措施。基坑检验合格后经监理工程师签证及时进行下一道工序的施工。2、混凝...
