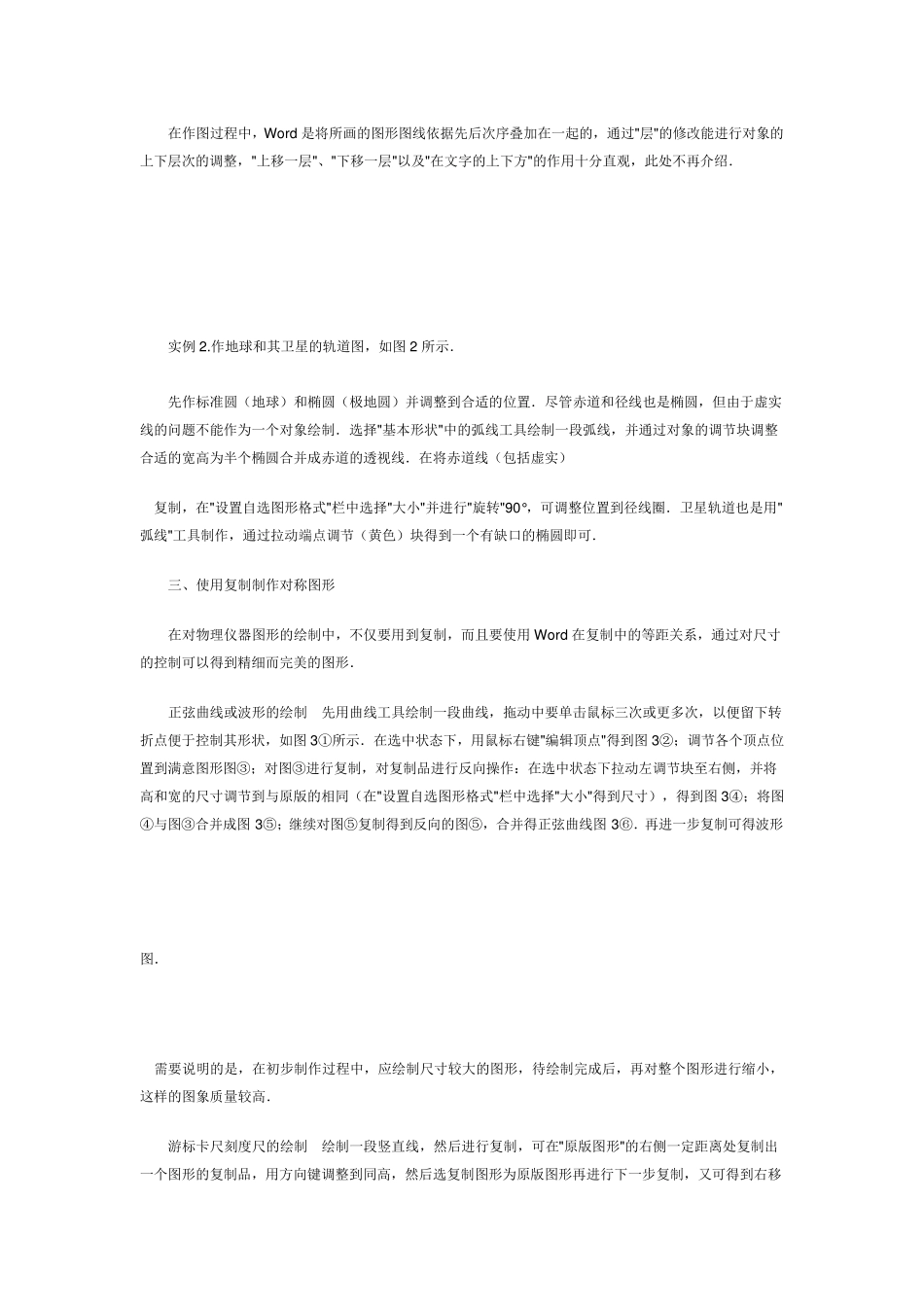

W ORD 绘制图形有许多基本技巧- - Word 是当今较为流行的办公软件，许多物理教师都使用它来制作课件，但物理图形的绘制却不是一件简单的事.在 Word 中，绘制图形有许多基本技巧，掌握它可使作图的效率和质量得到明显的提高，关于这一点，笔者在实际操作中积累了一些经验，现介绍给大家，供同行作图时参考. 一、快捷键 键：作图时同时按住 Shift 键，在画直线时可画出水平、竖直直线及与水平成 15°、30°、45°、60°、75°、90°的直线；画圆时可画出标准的圆形，画矩形时可画出正方形．拖动对象时按住 Shift 键，对象只能沿水平和竖直方向移动．选择图形对象时，按住 Shift 键可同时选中多个图形对象． 键：用鼠标选中图形对象，拖动对象的同时按住 Alt 键，即可将对象自由地拖放到所需的位置，方便地将各对象定位．若在画图时按住 Alt 键，即可自由地控制图形的大小与形状． 键：用鼠标选中图形对象，按住 Ctrl 键的同时用左键拖动图形对象，可在移动的同时复制出一个相同的对象，相当于执行了复制和粘贴操作． 图形的微调键：当使用 Ctrl+"方向键"时，可使被选中的对象（图象、文本框）进行微量的精细移动． 二、使用 Word 提供的基本图形 是一个不断修改提高的工具，它提供的绘图"基本形状"包括了常用的 32 种图形和符号，正确地选用可以大大节约作图的时间和提高作图的质量． 实例1.作条形磁铁的磁感线和中间截面上的立体图，如图 1 所示． 在 Word 中选择相应的基本形状作图 1 中的①和②，并微调至适当位置，再作图中的③，以同样的方法作④时，会发现它重叠在已画的图形①和②之上，此时，在④被选中的状态下，使用鼠标右键，在"叠放次序"中选择"置于底层"，便能使图形④位于图形①之下．最后再画两椭圆⑤、⑥，改成虚线并置于底层即可． 在作图过程中，Word 是将所画的图形图线依据先后次序叠加在一起的，通过"层"的修改能进行对象的上下层次的调整，"上移一层"、"下移一层"以及"在文字的上下方"的作用十分直观，此处不再介绍． 实例 2.作地球和其卫星的轨道图，如图 2 所示． 先作标准圆（地球）和椭圆（极地圆）并调整到合适的位置．尽管赤道和径线也是椭圆，但由于虚实线的问题不能作为一个对象绘制．选择"基本形状"中的弧线工具绘制一段弧线，并通过对象的调节块调整合适的宽高为半个椭圆合并成赤道的透视线．在将赤道线（包括虚实） 复制，在"设置自选图形格式"栏中选择"大小"并进...
